Bauanleitung
Valdivia
Bestell Nr.
1140

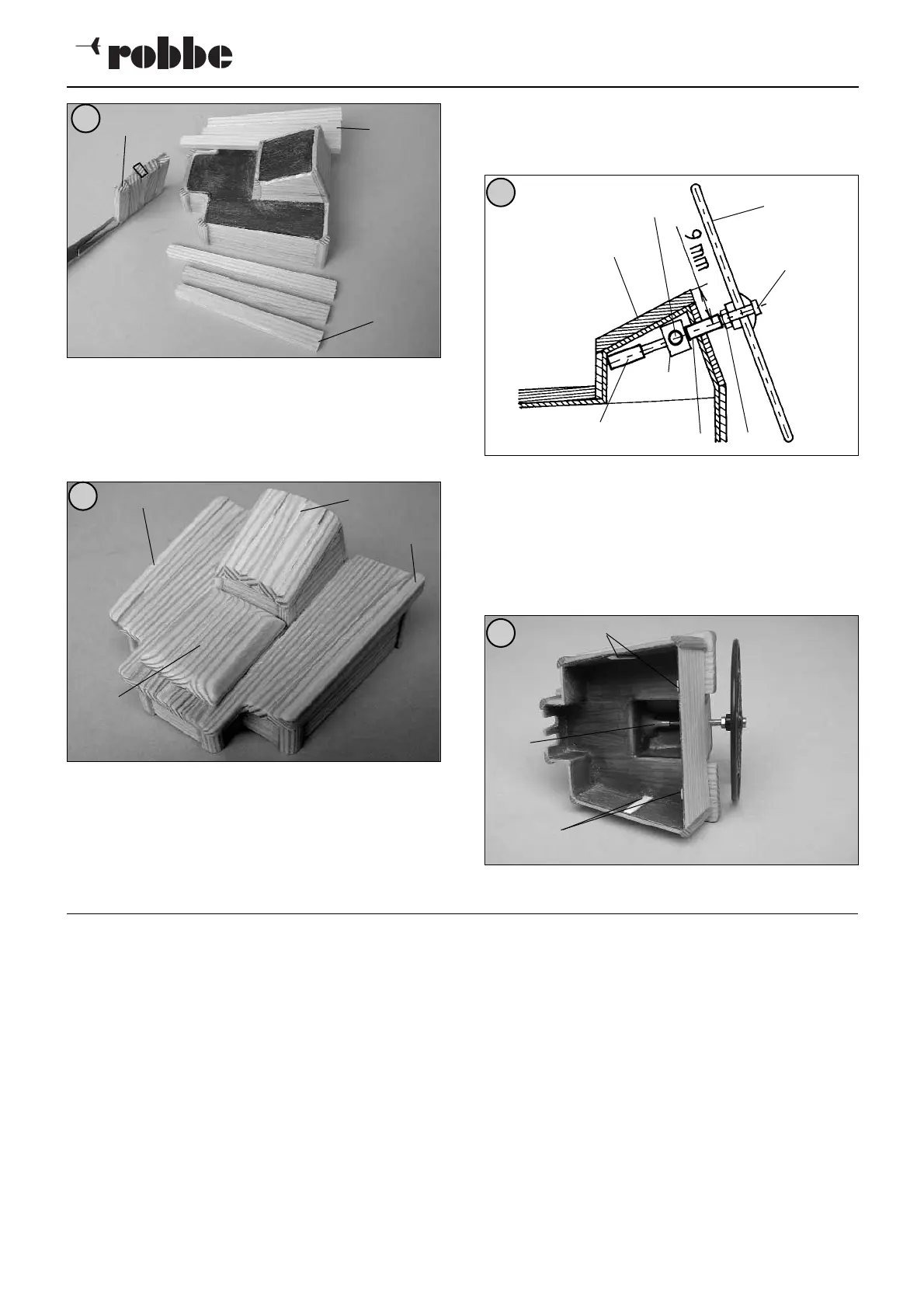

- Die Randleisten 21.14 aufkleben. Die 5 Leisten des
Dachbelags 21.15 mit den Wänden bündig schleifen -
Abb. 216.
- Den Deckel 21.16 anfertigen, verschleifen und aufkle-
ben.
- Das Steuerad 21.17 mit Ø 2 mm durchbohren und mit
der gekürzten Schraube 21.18 und Mutter 21.19 verse-
hen. Steuerstand mit Ø 2,6 mm bohren, Hülse 21.20
innen bündig einsetzen. Steuerrad einstecken, zweite
Hülse auf die Schraube setzen und als Gegenlager in die
Kante zwischen Dach und Rückwand kleben. Stellring
21.21 mit Gewindestift 21.22 auf die Schraube schieben.
Spiel einstellen und sichern - Abb. 217.
- Die Aufbauten aufsetzen, die Schlitze für die
Schotdurchführungen ausarbeiten.
- Alle Aufbautenteile sollen unter leichter Spannung auf
den Süllrändern sitzen. Um das Spiel sowohl in Längs-
als auch in Querrichtung auszugleichen sind in der Mitte
der entsprechenden Flächen Paßleisten 21.23 stehend
einzukleben und passend zu beschleifen - Abb. 218.
52
215
216
217
218
21.12
21.12
21.13
21.14
21.14
21.15
21.16
21.20
21.19
21.17
21.18
21.15
21.21
21.20
21.23
21.23
Baustufe 22, RC-Einbau
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
22.1 Anschlag Kiefer 3 x 3 x 30 1
22.2 Empfängerhalter ABS 1,5 x 30 x 65 1 Platte B
22.3 Empfänger 1 n.e.
22.4 Gummiring 5 x 1 x 40 1
22.5 Antennenleiste Kiefer 5 x 5 x 750 1
22.6 Power-Schalter 1 n.e.
22.7 Schalter-Halterung Sperrholz 2 x 30 x 40 1 Platte E, BS
22.8 Akku 5 NC, 6V 1 n.e.
22.9 Regler 1 n.e.
22.10 AMP-Buchse mit Isolierkörper 1 Satz
22.11 Servo-Verlängerungskabel 400 lang 1 n.e.
