Bauanleitung
Valdivia
Bestell Nr.
1140
Baustufe 23, die Masten
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
23.1 Mastkopf, Großmast Buche-Drehteil 12 x 12 x 170 1
23.2 Mastkopf, Schonermast Buche-Drehteil 12 x 12 x 170 1
23.3 Mastbacke Sperrh. Fertigteil 3 x 27,5 x 30 4 Platte C
23.4 Großsaling Kiefer 3 x 10 x 205 2
23.5 Schonersaling Kiefer 3 x 10 x 160 2
23.6 Nagel Ms 1 x 9 8 BS
23.7 Salingrahmen Sperrh. Fertigteil 3 x 20 x 54 2 Platte C
23.8 Querlager Kiefer 3 x 7 x 22 2
23.9 Großstenge GFK-Rohr Ø 10 x 8 x 440 1 dickes Rohr
23.10 Schonerstenge GFK-Rohr Ø 10 x 8 x 365 1 dickes Rohr
23.11 Stengenfuß Buche-Drehteil 2
23.12 Ring Ms-Ring 12/11 x 5 4 BS
23.13 Zwischenstück Sperrh. Fertigteil 2 Platte E, BS
23.14 Schloßbolzen ABS Ø 3 x 25 2 BS
23.15 Rohrniet Ms Ø 2 x 12 2 BS
23.16 Wantenhaken Ms-Draht 1 x 80 4
23.17 Hülse Ms 2,5 x 5 6 BS
23.18 Fockstag-Haken Ms-Draht 1 x 120 1
23.19 Klüverstag-Haken Ms-Draht 1 x 170 1
23.20 Groß-Stag-Beschlag Ms-Draht 1 x 80 1
23.21 Schoner-Stag-Beschlag Ms-Draht 1 x 80 1
23.22 Toppring Ms 9/6,6 x 6 2 BS
23.23 Großstenge-Topp Ms-Rohr 6,5/5,8 x 60 1 BS
23.24 Schonerstenge-Topp Ms-Rohr 6,5/5,8 x 50 1 BS
23.25 Splint Ms 1,5 x 1,5 x 25 1 BS
23.26 Splint Ms 1,5 x 1,5 x 15 7 BS
23.27 Stopfen Buche Ø 5 x 10 2
23.28 Piekfall-Block Ms 6 x 11,5 4 BS
23.29 Splint Ms 1,5 x 4 x 20 6 BS
23.30 Hülse Ms 2 x 30 4 BS
23.31 Belegring vorn Ku Spritzteil 1 BS
23.32 Splint Ms 1,5 x 1,5 x 25 3 BS
23.33 Belegring hinten Ku Spritzteil 1 BS
23.34 Großbaumauflage Ku Spritzteil 1 BS
- Je zwei Großsalings 23.4 und Schonersalings 23.5 nach
Maßangaben schleifen. Die Enden mit SP-EX härten,
Löcher Ø 1 mm bohren.
54

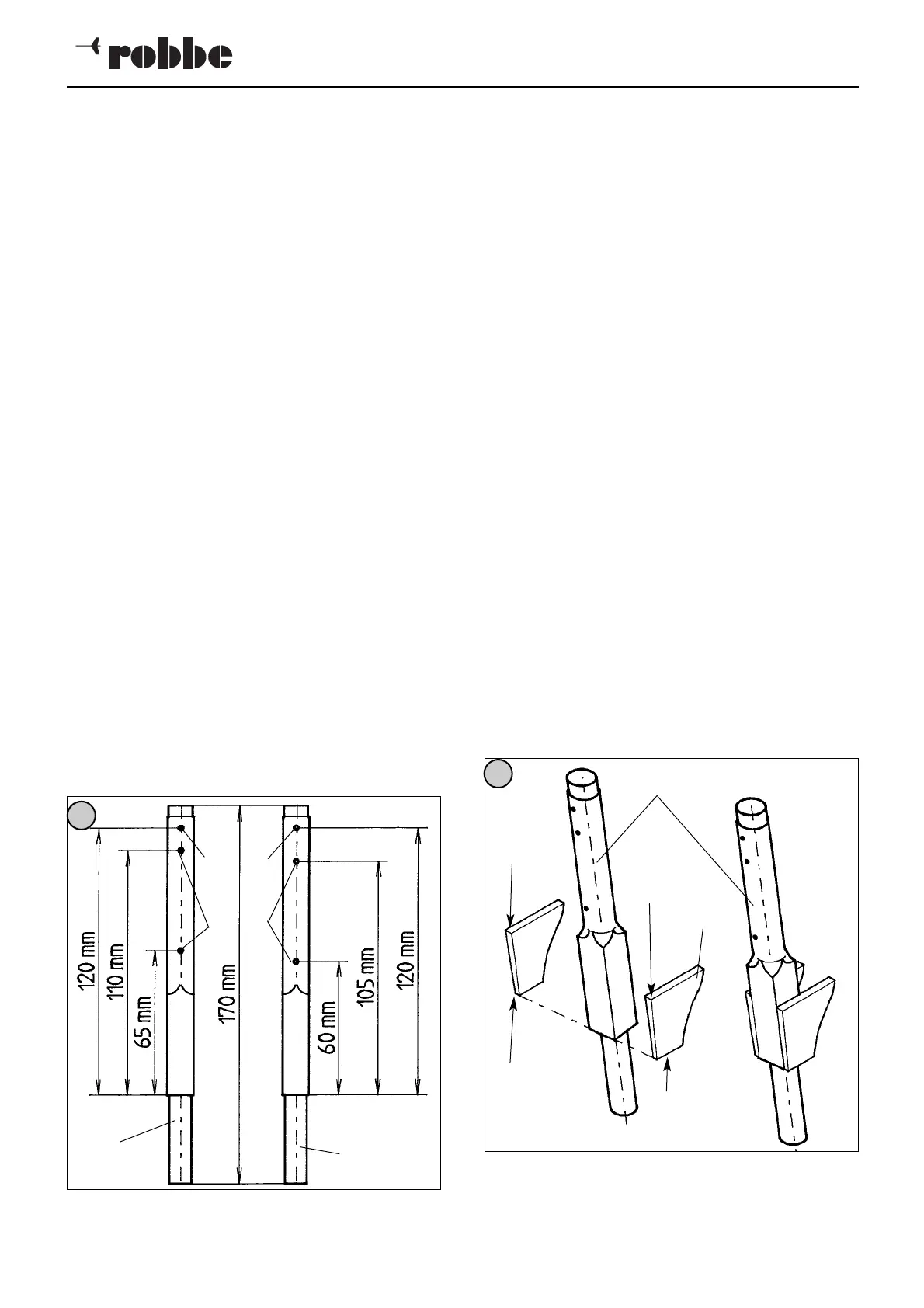

- Die Mastköpfe 23.1 und 23.2 nach Abb. 222 mit Ø 1,5
und 2 mm bohren.
- Die Mastbacken 23.3 paarweise nach unten konisch
schleifen und an die Mastköpfe kleben - Abb. 223.
222
223
23.1
23.2
23.1, 23.2
23.3
1,5 mm
1,5 mm
3 mm
3 mm
1,5 mm
2 mm
2 mm
1,5 mm
