Bauanleitung
Valdivia
Bestell Nr.
1140

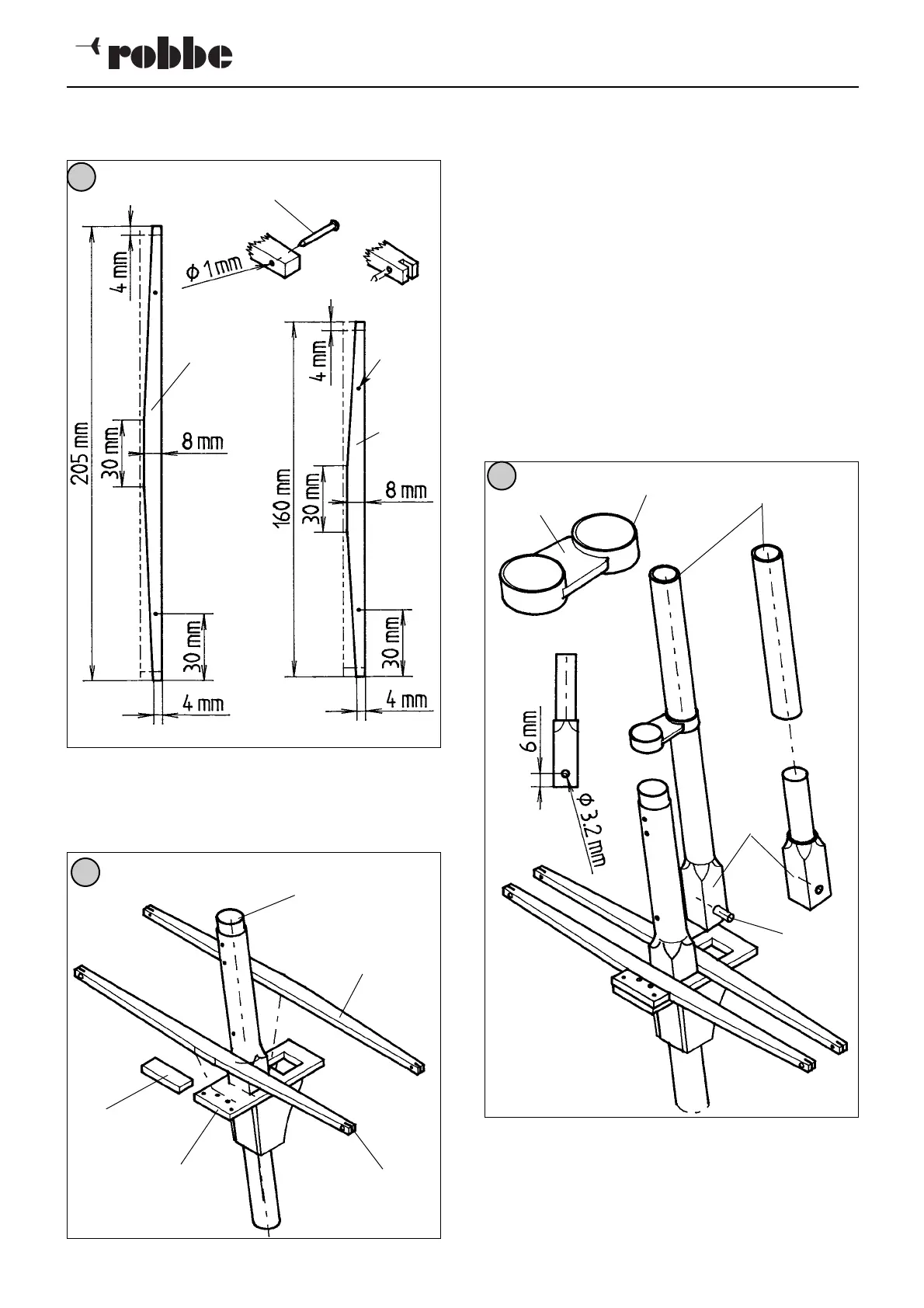

- Nägel 23.6 einsetzen, kürzen und vernieten. Die Nägel
sollen ein Spalten der Salingenden verhindern. Nach
Detail die Salingenden 1 mm breit schlitzen - Abb. 224.
- Die Salingrahmen 23.7 aufkleben. Die Großsalings 23.4
am Großmastkopf 23.1, die Schonersalings 23.5 am
Kopf 23.2 verkleben. Die Querlager 23.8 aufkleben und
durchbohren - Abb 225.
- Die Maststengen 23.9 und 23.10 werden aus den dicken
konischen Rohren gefertigt. In die dünnen Rohrenden
müssen Ø 6,5 mm Messingrohrabschnitte 23.23 leicht
einzuschieben sein. Gehen sie zu stramm, besteht die
Gefahr, daß das Rohr aufreißt. Rohrspitze solange kür-
zen, bis ein leichtes Einschieben möglich ist.
Schnittstelle mit SP-EX verstärken. GfK-Stengen auf
Endmaß bringen.
- Die Stengenfüsse 23.11 bohren, leichtgängig einpassen
und fluchtend einkleben. Übergang verschleifen.
- Aus den 4 Ringen 23.12 und den Zwischenstücken
23.13 die Eselshäupter zusammenkleben.
- Zum Verkleben des Eselshaupts die Mastköpfe in die
Masten stecken. Das verbleibende, noch nicht gekürzte
dicke GfK-Rohr von unten durch den Rahmen stecken
und als Ausrichthilfe verwenden. Eselshaupt aufsetzen,
ausrichten und am Mastkopf verkleben.
- Stengen probeweise einsetzen, Schloßbolzen 23.14 ein-
schieben - Abb. 226.
- Herausziehen der Schloßbolzen ermöglicht später bei
dem voll aufgetakelten Modell das Herunterfahren der
Stengen zum Verringern der Höhe (Transport).
- Den verklebten Ring mit Ø 2 mm quer durchbohren,
Rohrniet 23.15 einkleben und leicht vernieten - Abb.
227.
55
224
225
226
23.4
23.5
23.6
23.1, (23.2)
23.4, (23.5)
23.4, (23.5)
23.7
23.8
23.9, (23.10)
23.11
23.12
23.13
23.14
Ø 1 mm
