Bauanleitung
Valdivia
Bestell Nr.
1140

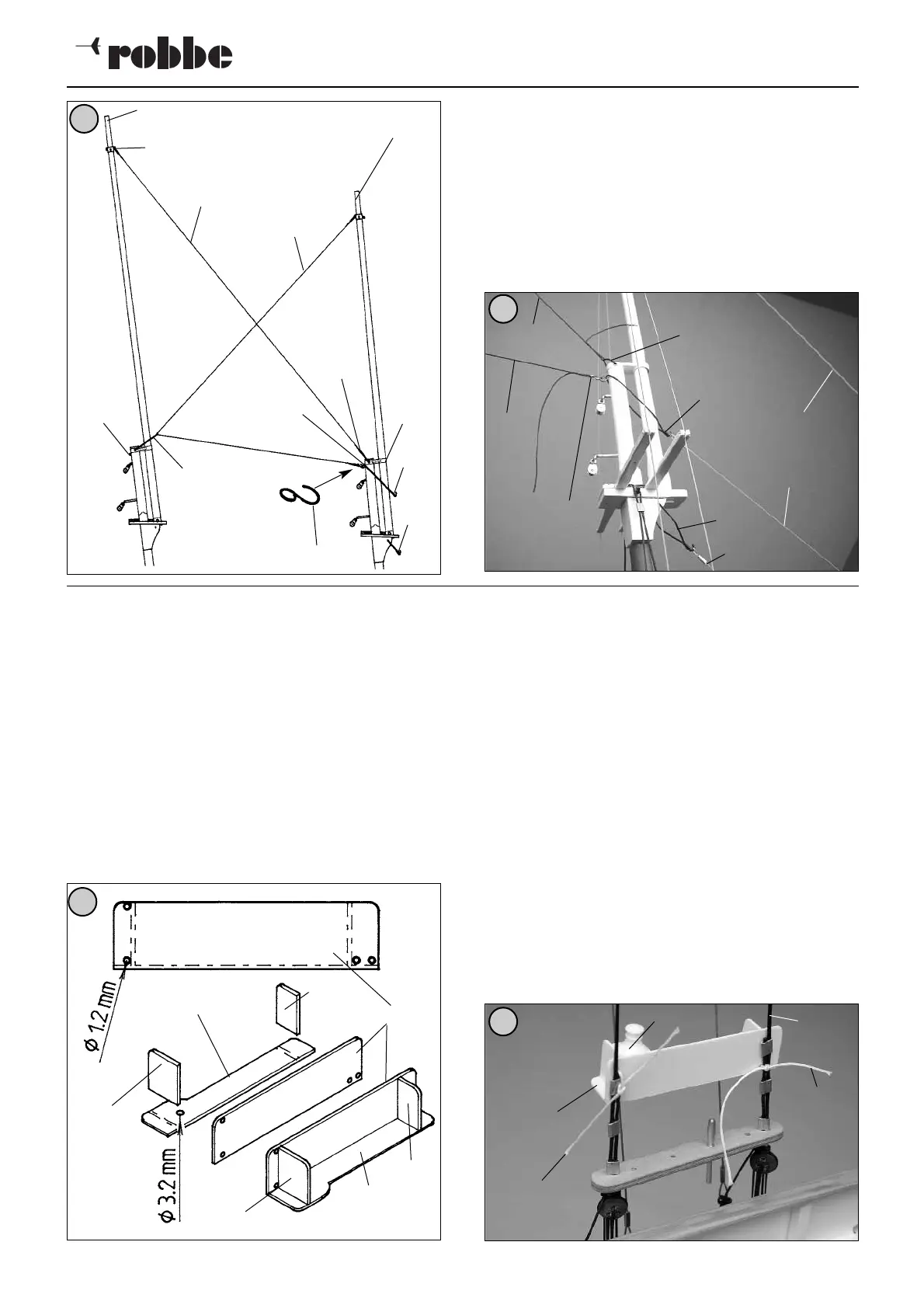

- Das Großstengestag 24.32 verbindet das Großtopp
23.23 mit dem Eselshaupt (23.13) des Schonermasts.
Es wird im entsprechenden Splint 23.26 und am
Schonerstag-Beschlag 23.21 eingespleißt, wobei ein
Ende noch einstellbar bleiben muß. Sollen die Masten
abnehmbar bleiben, so ist am Beschlag 23.21 ein S-
Haken 24.34 vorzusehen.
- Das Schonerstenge-Stag 24.33 wird am Schonertopp
23.24 eingespleißt, durch den Großstag-Beschlag 23.20
gesteckt und mit dem S-Haken 24.34 am Splint 23.29 am
Schonermast befestigt - Abb. 250 und 251.
62
250
251
23.24
23.23
23.26 a
24.32
24.33
23.29
23.20
23.21,
(24.34)
23.13
23.19
23.18
23.29
24.34
24.24
24.25
24.26
23.18
23.19
24.32
24.34
24.33
23.21,
(24.34)
Positionslampen und Enterlatten
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
24.35 Rückwand ABS 1 Stanzteil 2 Platte D, BS
24.36 Bodenplatte ABS 1 Stanzteil 2 Platte D, BS
24.37 Hinterwand ABS 1 Stanzteil 2 Platte D, BS
24.38 Blende ABS 1 Stanzteil 2 Platte D, BS
24.39 Lampengehäuse Ku Spritzteil 2 BS
24.40 Lampengläser Ku Spritzteil 2 BS
24.41 Bändsel Takelgarn beige Ø 0,4 x 150 4
24.42 Enterlatten Takelgarn schwarz Ø 1 72
SP Spleißwerkzeug Ms / Buche nach Abb. 254 1
AB Abstandswerkzeug ABS - Reste 1 nach Abb. 254 1
M 1:1
- Die Lampenborde aus den Teilen 24.35 - 24.38 zusam-
menkleben und bohren - Abb. 252.
- Lampenborde und Lampengehäuse 24.39 lackieren
(rechts grün, links rot, außen weiß).
- Lampengläser 24.40 von innen lackieren. Soll
Beleuchtung eingebaut werden (nicht vorgesehen),
empfiehlt sich Transparentfarbe.
- Lampengläser 24.40 in die Gehäuse einsetzen,
Gehäuse aufkleben.
- Die fertigen Positionslampen an den Unterwanten
anknoten, Bändsel 24.41 - Abb. 253.
252
253
24.35
24.36
24.36
24.37
24.37
24.38
24.38
24.39, 24.40
24.35- 24.38
24.41
24.1
24.41
M 1:1
