Bauanleitung
Valdivia
Bestell Nr.
1140
Baustufe 25, die Bäume
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
25.1 Hülse Ms Ø 3 x 5 4 BS
25.2 Klampe Ms-Draht Ø 0,8 x 15 1
25.3 Fockbaum Buche Ø 2 x 240 1
25.4 Splint Ms 1 x 1,4 x 15 2 BS
25.5 Splint Ms 1,5 x 1,5 x 15 1 BS
25.6 Stellring Ms 7/3 x 5 1 BS
25.7 Gabelkopf St 1 BS
25.8 Augbolzen Ms M 2 x 22 1 BS
25.9 Rohrniet Ms Ø 1,5 x 10 1 BS
25.10 Schonerbaum Alu-Rohr Ø 8 x 260 1
25.11 Stopfen Buche Ø 8 Ø 7 x 20 1
25.12 Reihleiste Sperrh. Fertigteil 2 x 3 x 245 1 Platte E, BS
25.13 Ring Ms 8/7,2 x 6 2 BS
25.14 Splint Ms 1,5 x 1,5 x 15 2 BS
25.15 Bügel Ms Fertigteil 1,5 x 15 2 BS
25.16 Wirbelhaken Ms 14 lang 2 BS
25.17 Mutter Ms M 1,4 8 BS
25.18 S-Haken Ms Ø 0,8 x 7 4 BS
25.19 Schotbeschlag Ms Fertigteil 4 x 19 4 BS
25.20 Verbinder Buche Ø 10 Ø 9 x 80 1 anpassen
25.21 Großbaum Alu-Rohr Ø 11 x 370 1
25.22 Endstück GfK-Rohr Ø 11 x 240 1 dickes Rohr
25.23 Klau Sperrh. Fertigteil 2 1 Platte E, BS
25.24 Splint Ms 1,5 x 1,5 x 15 5 BS
25.25 Reihleiste Sperrh. Fertigteil 2 x 3 x 275 2 Platte E, BS
25.26 Reffbacke Sperrh. Fertigteil 3 x 5 x 70 2 Platte C
25.27 Nagel Ms Ø 1 x 9 6 BS
25.28 Nockring Ms-Band 0,2 x 5 x 20 1
25.29 Stopfen Buche Ø 8 x 50 1
25.30 Rollenblock Ms Ø 5 2 BS
63

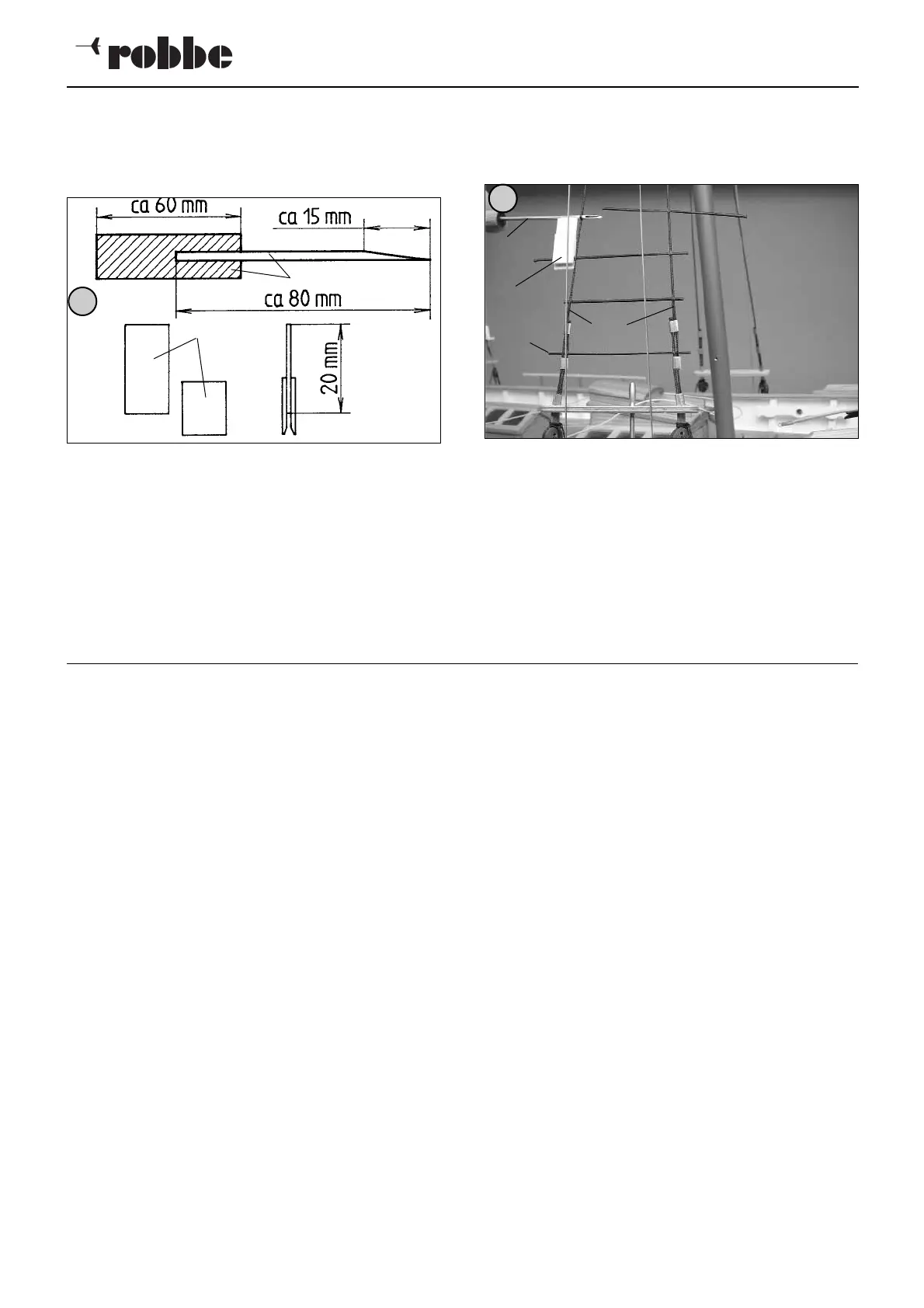

- Die im Original verwendeten Enterlatten 24.42 werden im
Modell durch mit SP-EX gehärtete Takelgarnstücke ersetzt. Das
Werkzeug SP zum Einspleißen dieser Teile aus einem Stück
Messingrohr (Ø 2 mm) und einem Buchengriff (Ø 10 mm) her-
stellen. Schräge innen und außen absolut gratfrei schleifen!! -
Abb. 254.
- Pro Wantenpaar wird für die Enterlatten ca. 1,2 m Takelgarn
gebraucht. Zum Härten diese Stücke oben frei aufhängen,
unten ein Gewicht (alte, große Bauklammer) zum Spannen
anbringen. SP-EX - Tropfen an der so gespannten Schnur her-
unterlaufen lassen. Fußboden vor Klebstofftropfen schützen.
- Härtevorgang zweimal durchführen, dazwischen gut aushärten.
- Die 18 Latten pro Wantenpaar werden waagrecht im Abstand
von 20 mm eingearbeitet. Dazu das Werkzeug AB aus ABS-
Resten herstellen.
- Werkzeug SP vorsichtig benutzen, Verletzungsgefahr!!
Das Werkzeug SP von außen möglichst mittig durch das
Wantenmaterial stecken. Das vorbereitete „Lattenstück“ in die
angeschliffene Spitze stecken. Werkzeug mit dem Takelgarn
zurückziehen. Vorgang auf der gegenüberliegenden Seite wie-
derholen. Dieser Vorgang wird bei jeder Stufe wiederholt.
Abb. 255.
- Die erste Latte an den Schonerwanten 20 mm über den
Nagelbänken 24.4 anbringen. Am Großmast ist die Oberkante
des Lampenbords die Ausgangshöhe
- Um den geraden Verlauf der Wanten nach dem Durchstechen
wieder zu erreichen, die Lattenstücke mehrfach hin- und her-
drehen. Durch die Wantenspannung rutschen diese wieder in
die richtige Position.
- Den Decksbereich unter den Wanten abdecken und so das
Deck vor Klebstoffspritzern schützen.
- Oben beginnend die Latten mit den Wanten verkleben.
Aushärten lassen, überstehende Enden so knapp wie möglich
am Want abtrennen (guter Seitenschneider oder Nagelschere).
254
255
SP
AB
AB
SP
24.42
24.1
2x
