3.3 Optimum Flow PRO manifold

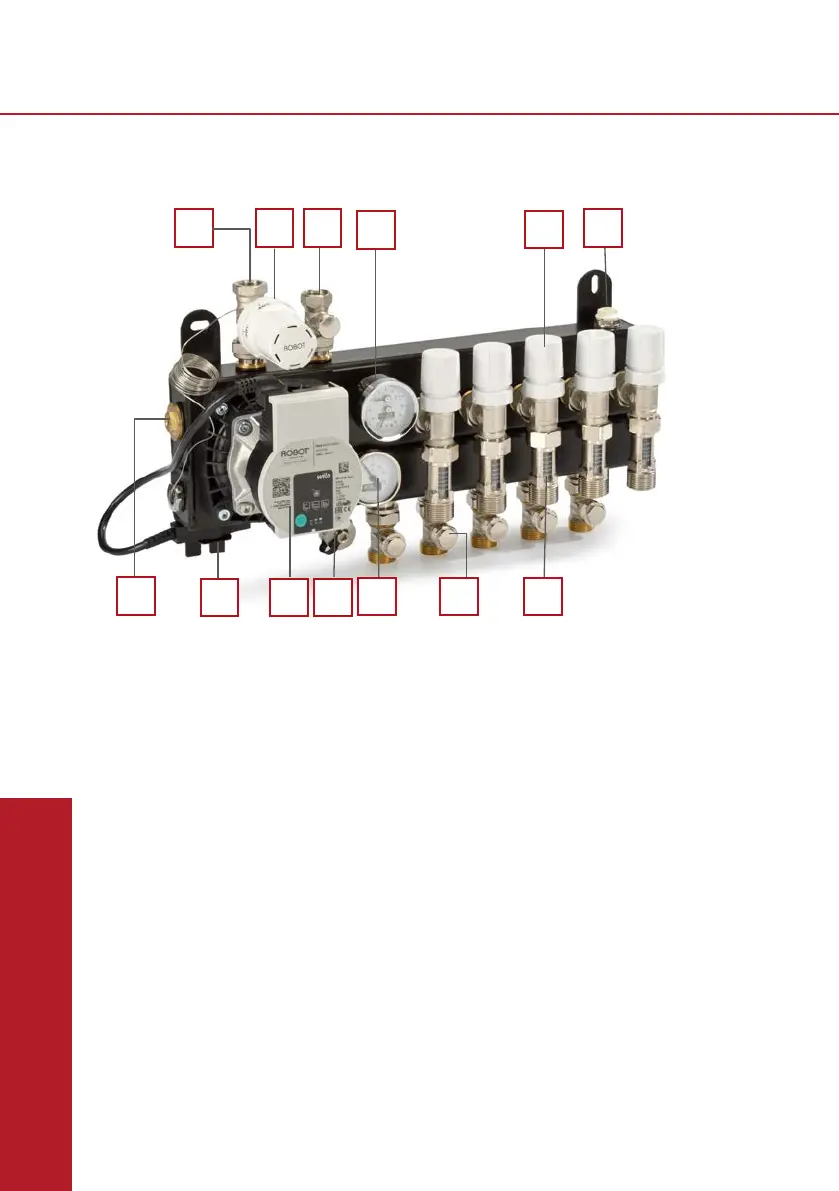

3.3.1 Partslist/functionaloverviewandspecications
A. Circulationpump,A-label(WiloParaHU25/6-43/SCU)
B. Thermostaticcontrolofsupplywaterforboilers(adjustable)
B1. Double adjustable thermostatic valve for supply water for boilers
C. Adjustable return valve for return water for boilers
D. Temperature safety stat, with temperature set at 55°C +/- 5°K
E. Temperaturegaugeforunderoorsupplywater
F. Robotpressure/temperaturegauge0-8bar/0-60°Cforunderoorreturnwater
G. Singleadjustableowvalve
H. Thermostaticvalve(M30x1.5),doubleadjustable,euroconeconnection,forunder
 oorreturnwater
I. Manual air bleed valve
J. Fill and drain tap
K. Robotowmeter(½”x¾”eurocone)
L. PRO Valve for adjustment the return
3.3.2 Application Optimum Flow Pro
Underoorheating, highandlow temperaturesystem:approx. 40°C- 70°Csupply (primary),
suitable for main or auxiliary heating. Maximum 6 bar pressure. In combination with this steel
manifold, only use diffusion-tight pipe in accordance with DIN 4726. The manifold is supplied
hydraulically neutral.
10 Manifolds Manual
Toelichting op de afbeelding:
A. Wilo Para HU 25/6
B. Thermostatisch regelelement 20-50 °C met dompelvoeler en dompelbuis
B1.Dubbel instelbaar thermostaatventiel CV aanvoer
C. Instelbaar retourventiel
D. Maximaalbeveiliging met vaste temperatuursinstelling 60°C +/- 5K
E. Insteek thermometer ten behoeve van vloer-retourwater
F. Insteek mano/thermometer 63 mm 0-8 bar/0-60°C voor vloer-aanvoerwater
G. Aansluiting ten behoeve van vloer-aanvoerwater voorzien van enkel instelbaar voetventiel +
regelbare koppeling met ½" (doorlaat) x ¾" euroconus (aansluiting)
H. Groepsafsluiter (M30 x 1,5), dubbel instelbaar, met ¾" euroconus aansluiting, ten behoeve van vloer-
retourwater
I. Ontluchter ½", draaibaar en handbediend
J. Vul- aftapkraan
K. Flowmeter ½" (doorlaat) x ¾" euroconus (aansluiting) vernikkeld
L. Instelschroef t.b.v. regelen flow/temperatuur
F
B
A
H
K
I
B1
G
C
D
E
L
J
