Robot Compact PRO - Page 8

Product description

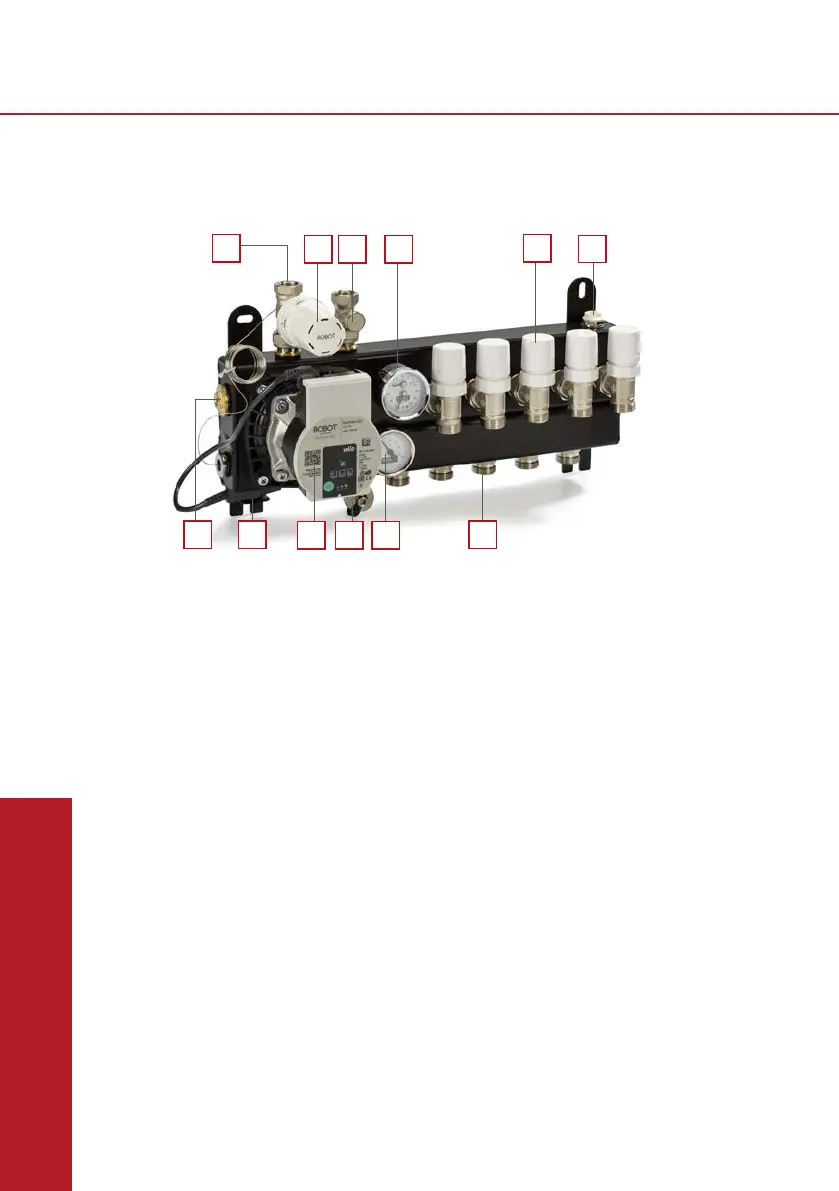

3.1 Compact manifold
3.1.1 Partslist/functionaloverviewandspecications
A. Circulationpump,A-label(WiloParaHU25/6-43/SCU)
B. Thermostaticcontrolofsupplywaterforboiler(adjustable)
B1. Double adjustable thermostatic valve for supply water for boiler
C. Adjustable return valve for return water for central heating
D. Temperature safety stat, with set temperature of 55°C +/- 5°K
E. Temperaturegaugeforunderoorsupplywater
F. Robotpressure/temperaturegauge0-8bar/0-60°Cforunderoorreturnwater
G. Euroconeconnectionforunderoorsupplywater
H. Thermostaticvalve(M30x1.5),doubleadjustable,euroconeconnection,forunder-
 oorreturnwater
I. Manual air bleed valve
J. Fill and drain tap
K. PRO Valve for adjustment
3.1.2 Application Compact PRO
Underoorheating,highandlowtemperaturesystem:minimum40°C-70°Csupply(primary),
suitable for main or auxiliary heating. Maximum 6 bar pressure. In combination with this steel
manifold, only use diffusion-tight pipes according to DIN 4726. The manifold is supplied
hydraulically neutral.
Toelichting op de afbeelding:
A. Wilo Para HU 25/6 pomp
B. Thermostatisch regelelement 20-50 °C met dompelvoeler en dompelbuis
B1.Dubbel instelbaar thermostaatventiel CV aanvoer
C. Instelbaar retourventiel
D. Maximaalbeveiliging met vaste temperatuursinstelling 60°C +/- 5K
E. Insteek thermometer ten behoeve van vloer-retourwater
F. Insteek mano/thermometer 63 mm 0-8 bar/0-60°C voor vloer-aanvoerwater
G. Aansluiting ten behoeve van vloer-aanvoerwater ¾" euroconus
H. Groepsafsluiter (M30 x 1,5), dubbel instelbaar, met ¾" euroconus aansluiting, ten behoeve van vloer-retourwater
I. Ontluchter ½", draaibaar en handbediend
J. Vul – en aftapkraan
K. Instelschroef t.b.v. regelen flow/temperatuur
J
F
C
B
H
I
G
E
A
D
B1
K
06 Manifolds Manual
