10
PRESIÓN DEL GAS
Las tablas que hay al margen indican las
pérdidas de carga mínimas de la línea de ali-
mentación de gas en función de la potencia
máxima del quemador.
Columna 1
Pérdida de carga cabezal de combustión.
Presión de gas en la toma 1)(B), con:
• Cámara de combustión a 0 mbar
• Quemador funcionando a la máxima potencia
• A = Disco del gas 2)(B)p.14 regulado como
se indica en el gráfico (C)p.14.
• B = Disco del gas 2)(B) regulado a cero.
Columna 2
Pérdida de carga registro mariposa gas 2)(B)
con abertura máxima: 90°.
Columna 3
Pérdida de carga rampa de gas 3)(B) com-
prende: válvula de regulación VR, válvula de
seguridad VS (ambas con la máxima abertura),
regulador de presión R, filtro F.
Los valores indicados en las tablas se refieren
a:
gas natural G 20 PCI 10 kWh/Nm
3
(8,6 Mcal/Nm
3
)
Con:
gas natural G 25 PCI 8,6 kWh/Nm
3
(7,4 Mcal/Nm
3
)
multiplicar los valores de las tablas por 1,3.
Para conocer la potencia MÁX aproximada a la
que está funcionando el quemador:
- Restar a la presión del gas en la toma 1)(B) la
sobrepresión de la cámara de combustión.
- Hallar en la tabla relativa al quemador que se
considere, columna 1A o B, el valor de pre-
sión más cercano al resultado obtenido en la
resta.
- Leer a la izquierda la potencia correspon-
diente.
Ejemplo - TECNO 28-GM:
• Funcionamiento a la MÁX potencia
• Gas natural G 20 PCI 10 kWh/Nm
3
• Disco del gas 2)(B)p.14 regulado como se
indica en el gráfico (C)p.14
• Presión de gas en la toma 1)(B) = 6 mbar
• Presión en la cámara de combustión=2 mbar
6 - 2 =4 mbar
A la presión de 4 bar, columna 1A, corresponde
en la tabla del TECNO 28-GM una potencia
MÁX de 210 kW.
Este valor sirve como primera aproximación; el
real se determinará a través del contador.
En cambio, para conocer
la presión de gas
necesaria en la toma 1)(B), una vez fijada la
potencia MÁX a la que se desea que funcione el
quemador:
- Hallar la potencia más cercana al valor
deseado, en la tabla relativa al quemador que
se considere.
- Leer a la derecha, columna 1A o B, la presión
en la toma 1)(B).
- Sumar a este valor la sobrepresión estimada
de la cámara de combustión.
Ejemplo - TECNO 28-GM:
• Potencia MÁX deseada: 210 kW
• Gas natural G 20 PCI 10 kWh/Nm
3
• Disco del gas 2)(B)p.14 regulado como se
indica en el gráfico (C)p.14
• Presión del gas a la potencia de 210 kW, en
la tabla del TECNO 28-GM,
columna 1A = 4 mbar
• Presión en la cámara de combustión= 2 mbar
4 + 2 = 6 mbar
presión necesaria en la toma 1)(B).

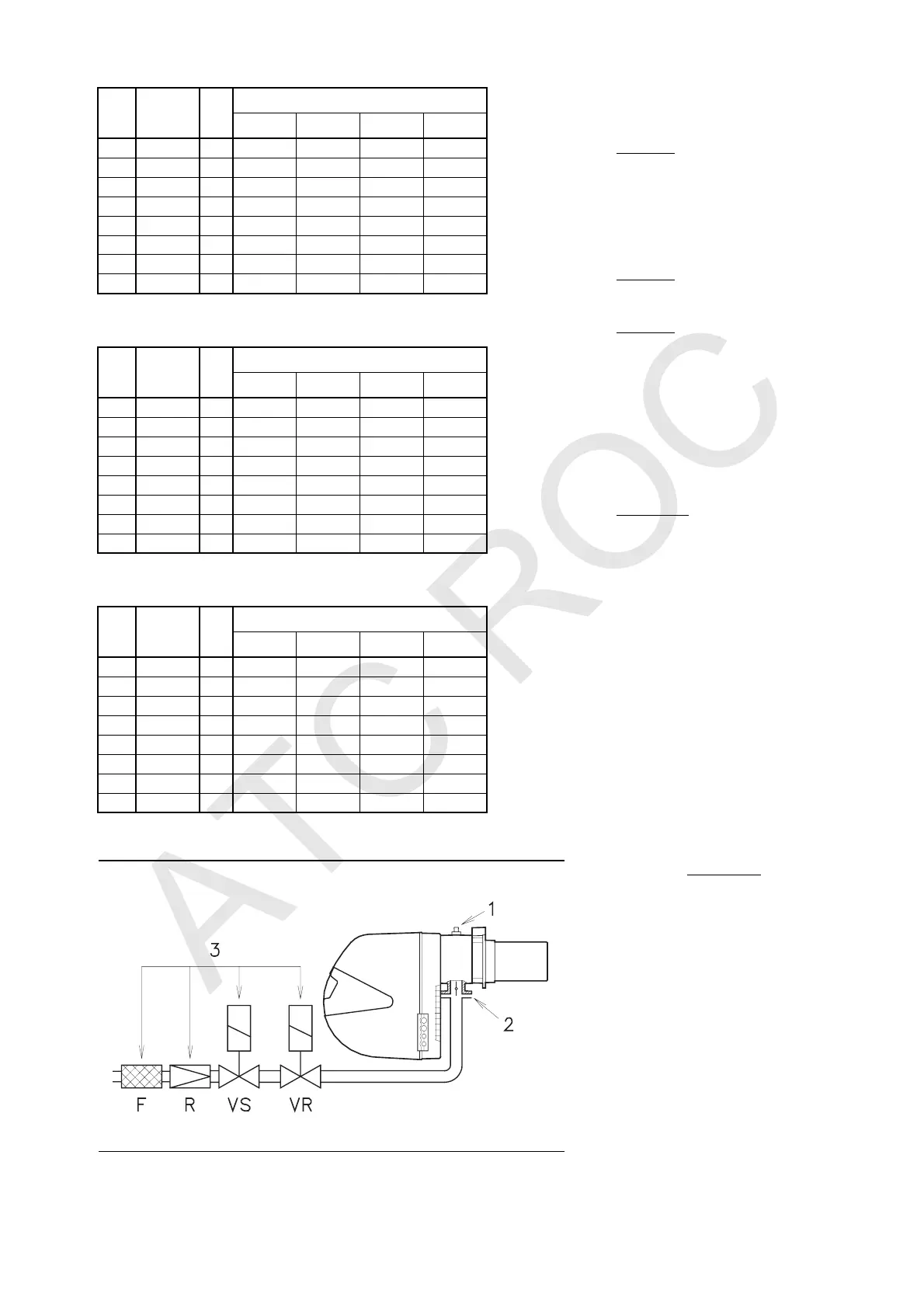

(A)
(B)
TECNO 28-GM ∆p (mbar)
TECNO 38-GM ∆p (mbar)
TECNO 50-GM ∆p (mbar)
kW
1
A - B
2
3
Ø 3/4 Ø 1 Ø 1
1/4 Ø 1 1/2
165 2,5 - 2,5 0,1 11,1 5,3 3,2 1,8
185 3,1 - 3,3 0,1 13,4 6,4 3,8 2,0
210 4,0 - 4,3 0,1 16,5 7,9 4,7 2,5
235 4,7 - 5,2 0,2 19,9 9,5 5,6 3,2
260 5,5 - 5,8 0,2 23,6 11,2 6,6 3,7
285 6,3 - 6,8 0,3 27,5 13,1 7,6 4,4
310 7,0 - 7,8 0,3 31,6 15,0 8,7 4,7
325 7,5 - 9,1 0,3 34,2 16,2 9,4 4,9
kW
1
A - B
2
3
Ø 1 Ø 1
1/4 Ø 1 1/2 Ø 2
230 2,6 - 2,6 0,2 9,2 5,4 3,0 1,8
260 3,1 - 3,5 0,2 11,2 6,6 3,7 2,2
290 3,7 - 4,5 0,3 13,4 7,9 4,4 2,7
320 4,3 - 5,8 0,3 15,8 9,2 4,8 3,3
350 4,8 - 6,9 0,4 18,3 10,6 5,9 3,5
380 5,4 - 7,9 0,4 20,9 12,1 6,6 4,0
410 6,0 - 9,0 0,5 23,7 13,7 7,0 4,4
440 6,6 - 10,7 0,6 26,6 15,3 8,1 5,0
kW
1
A - B
2
3
Ø 1 Ø 1 1/4 Ø 1 1/2 Ø 2
290 2,2 - 2,2 0,3 13,4 7,9 4,4 2,7
330 2,9 - 3,3 0,4 16,6 9,7 5,0 3,4
370 3,6 - 4,1 0,5 20,0 11,6 6,1 3,9
410 4,3 - 5,1 0,6 23,7 13,7 7,0 4,4
450 5,0 - 6,0 0,7 27,6 15,9 8,3 5,1
490 5,6 - 7,0 0,9 31,7 18,2 9,7 5,9
530 6,3 - 8,0 1,0 36,1 20,6 10,5 6,6
580 7,2 - 9,6 1,2 41,8 23,9 12,0 7,8
D934
