REGULACIÓN DEL QUEMADOR
Para lograr una regulación óptima del quema-
dor, es necesario efectuar un análisis de los
gases de combustión en la base de la chime-
nea.
Hay que regular en secuencia:
1 - Potencia de encendido
2 - Potencia MÁX
3 - Potencia MÍN
4 - Potencias intermedias entre MÁX y MÍN
5 - Presostato aire
6 - Presostato gas de máxima
7 - Presostato gas de mínima
1 - POTENCIA DE ENCENDIDO
Según norma EN 676.
Quemadores con potencia MÁX hasta 120 kW
El encendido puede efectuarse a la potencia
máxima de funcionamiento. Ejemplo:
• potencia máxima de funcionamiento : 120 kw
• potencia máxima de encendido : 120 kW
Quemadores con potencia MÁX superior a 120
kW
El encendido debe efectuarse a una potencia
reducida respecto a la potencia máxima de fun-
cionamiento.
Si la potencia de encendido no supera los 120
kW, no es necesario hacer ningún cálculo. En
cambio, si la potencia supera los 120 kW, la
norma establece que su valor sea definido en
función del tiempo de seguridad “ts” de la caja
de control:
• para “ts” = 2s. La potencia de encendido
debe ser igual o inferior a 1/2 de la potencia
máxima de funcionamiento;
• para “ts” = 3s. La potencia de encendido
debe ser igual o inferior a 1/3 de la potencia
máxima de funcionamiento.
Ejemplo
Potencia MÁX de funcionamiento 600 kW.
La potencia de encendido debe ser igual o infe-
rior a:
• 300 kW con ts = 2 s
• 200 kW con ts = 3 s
Para medir la potencia de encendido:
- Desconectar la conector 27)(A)p.6 del cable
de la sonda de ionización (el quemador se
enciende y se bloquea pasado el tiempo de
seguridad).
- Efectuar 10 encendidos con bloqueos conse-
cutivos.
- Leer en el contador la cantidad de gas consu-
mido.
Esta cantidad debe ser igual o inferior a la que
nos da la fórmula, para ts = 3 s:
Ejemplo con gas natural G 20 (10 kWh/Nm
3
):
Potencia máxima de funcionamiento: 600 kW
corresponde un consumo de 60 Nm
3
/h.
Después de 10 encendidos con bloqueo, el cau-
dal de gas medido en el contador debe ser igual
o inferior a:
60 : 360 = 0,166 Nm
3
.
2 - POTENCIA MÁX
La potencia MÁX se elige dentro del campo de
trabajo que se indica en la pág. 8.
En la descripción anterior, hemos dejado el
quemador encendido, funcionando a la potencia

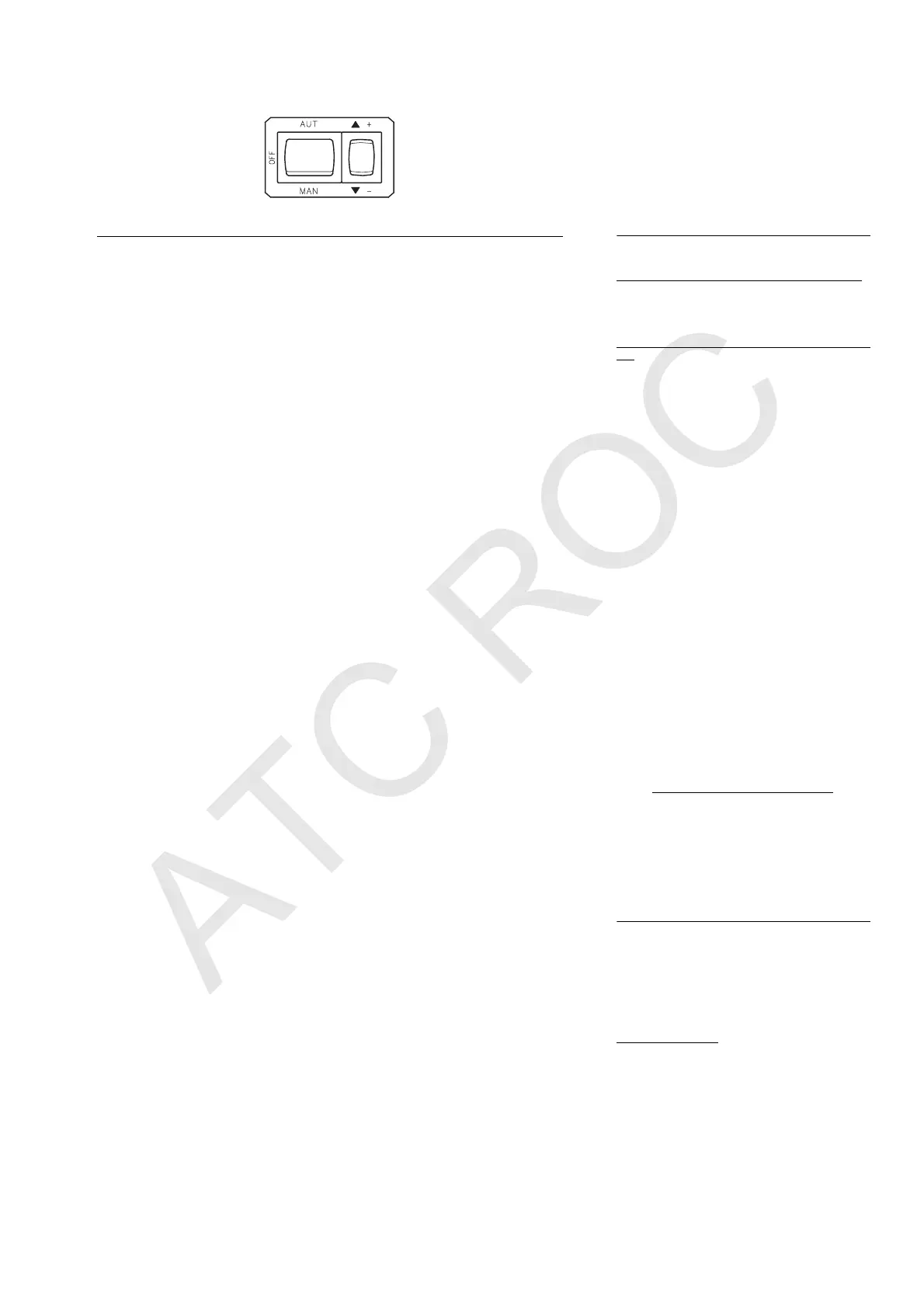

MÍN. Pulsar ahora la tecla 2)(A) “aumento
potencia” y mantenerla pulsada hasta que el
servomotor haya abierto el registro del aire y la
válvula de mariposa del gas a 90°.
Regulación del gas
Medir el caudal de gas en el contador.
A título orientativo, puede determinarse
mediante las tablas de la pág. 10, mirando la
presión del gas en el manómetro de tubo en “U”
(ver Fig. (D)p.24) y siguiendo las indicaciones
de la pág. 10.
- Si es necesario reducirlo, disminuir la presión
del gas a la salida y, si ya está al mínimo,
cerrar un poco la electroválvula de regulación
VR.
- Si es necesario aumentarla, incrementar la
presión de gas a la salida del regulador.
(A)
12
D791
Nm
3
/h
(caudal máx. quemador)
360
