16

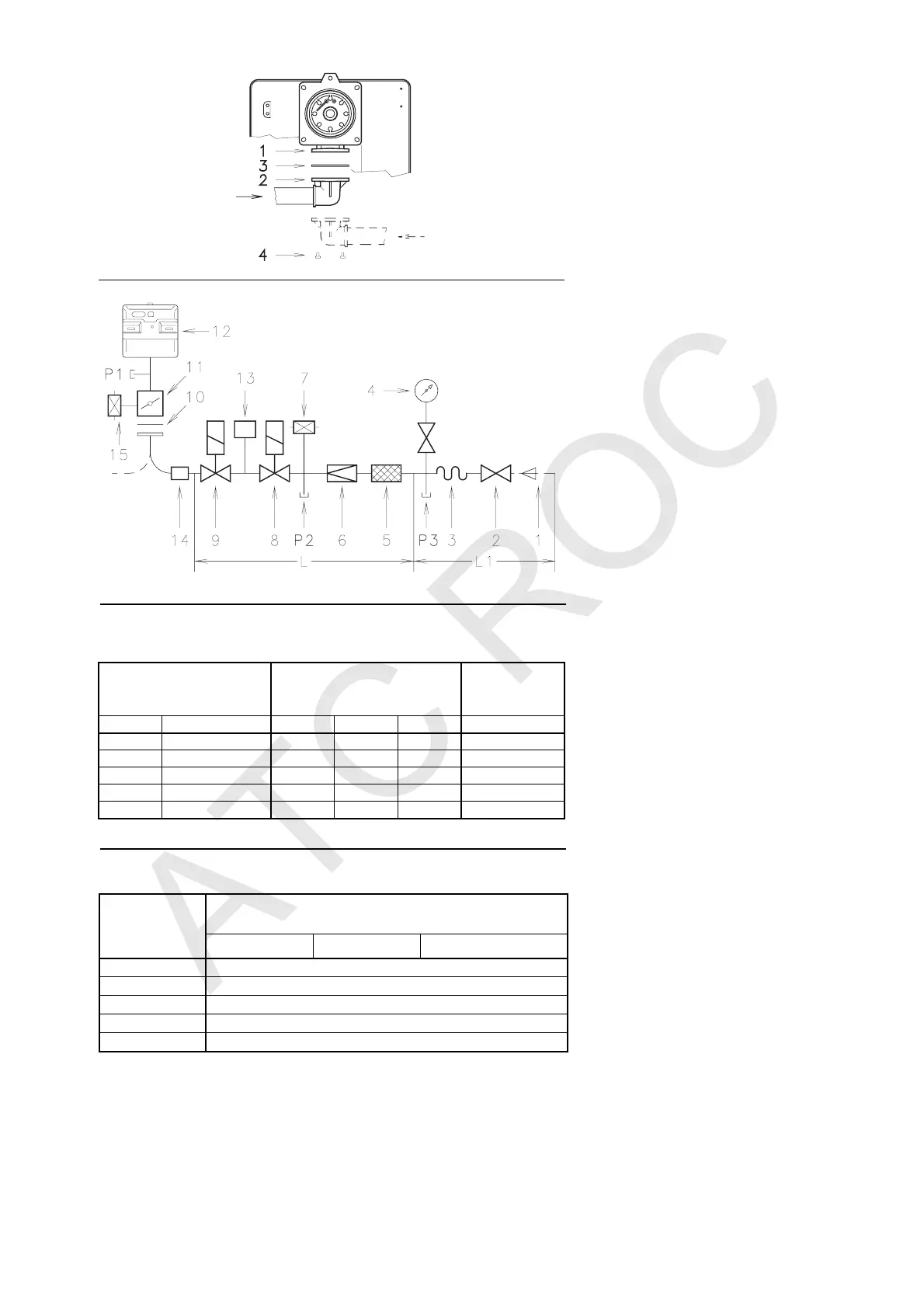

LÍNEA ALIMENTACIÓN DE GAS
• La rampa de gas va acoplada a la conexión de
gas 1)(A), mediante la brida 2), la junta 3) y los
tornillos 4, que se suministran con el quema-
dor.
• La rampa puede llegar por la derecha o por la
izquierda, según convenga. Ver Fig. (A).
• Las electroválvulas 8)-9)(B) del gas deben
estar lo más cerca posible del quemador, para
asegurar la llegada del gas al cabezal de com-
bustión en el tiempo de seguridad de 2 segun-
dos.
• Asegurarse de que el campo de tarado del
regulador de presión (color del muelle) abar-
que la presión de gas que necesita el quema-
dor.
RAMPA DE GAS (B)
Está homologada según la norma EN 676 y se
suministra por separado, con el número de refe-
rencia que se indica en la tabla (C).
LEYENDA (B)
1 - Conducto llegada gas
2 - Válvula manual
3 - Junta antivibratoria
4 - Manómetro con válvula de pulsador
5 - Filtro
6 - Regulador de presión (vertical)
7 - Presostato gas de mínima
8 - Electroválvula seguridad VS (vertical)
9 - Electroválvula regulación VR (vertical)
Tiene dos regulaciones:
• caudal de encendido (abertura rápida)
• caudal máximo (abertura lenta)
10 - Junta y brida, suministradas con el quema-
dor
11 - Registro mariposa de gas
12 - Quemador
13 - Dispositivo para el control de estanqueidad
de las electroválvulas 8)-9). Según la
norma EN 676, el control de estanqueidad
es obligatorio para quemadores con poten-
cia máxima superior a 1200 kW.
14 - Adaptador rampa de gas-quemador
15 - Presostato gas de máxima
P1 - Presión en el cabezal de combustión
P2 - Presión a la salida del regulador
P3 - Presión antes del filtro
L - Rampa de gas suministrada por separado,
con el Nº de Ref. que se indica en la tabla
(C).
L1 - A cargo del instalador
LEYENDA TABLA (C)
13 = Dispositivo de control de estanqueidad
válvula VPS.
Se suministra aparte de la rampa de gas,
sobre demanda.
Nota
Para la regulación de la rampa de gas, ver las
instrucciones que acompañan a la misma.
(A)
QUEMADORES Y RAMPAS DE GAS HOMOLOGADAS SEGÚN NORMA EN 676
QUEIMADORES E LINHAS DE GÁS HOMOLOGADAS CONFORME NORMA EN 676
GAS BURNERS AND RELEVANT GAS TRAINS APPROVED ACCORDING TO EN 676
RAMPA DE GAS -
LINHA DE GÁS -
GAS TRAINS L
QUEMADOR - QUEIMADOR
BURNER
13
Ø Nº ref. - Code 28-GM 38-GM 50-GM Code
3/4” 143040132 • - - 143040138
1” 143040133 • • • 143040138
1”1/4 143040134 • • • 143040138
1”1/2 143040148 • • • 143040138
2” 143040149 - • • 143040138
(B)
COMPONENTES RAMPA DE GAS - COMPONENTES LINHA DE GÁS
GAS TRAINS COMPONENTS
Nº REF. - CODE
COMPONENTES - COMPONENTES
COMPONENTS
5 6 7 - 8 - 9
143040132 Multiblock MB DLE 407
143040133 Multiblock MB DLE 410
143040134 Multiblock MB DLE 412
143040148 Multiblock MB DLE 415
143040149 Multiblock MB DLE 420
(C)
D505
D1062
