18

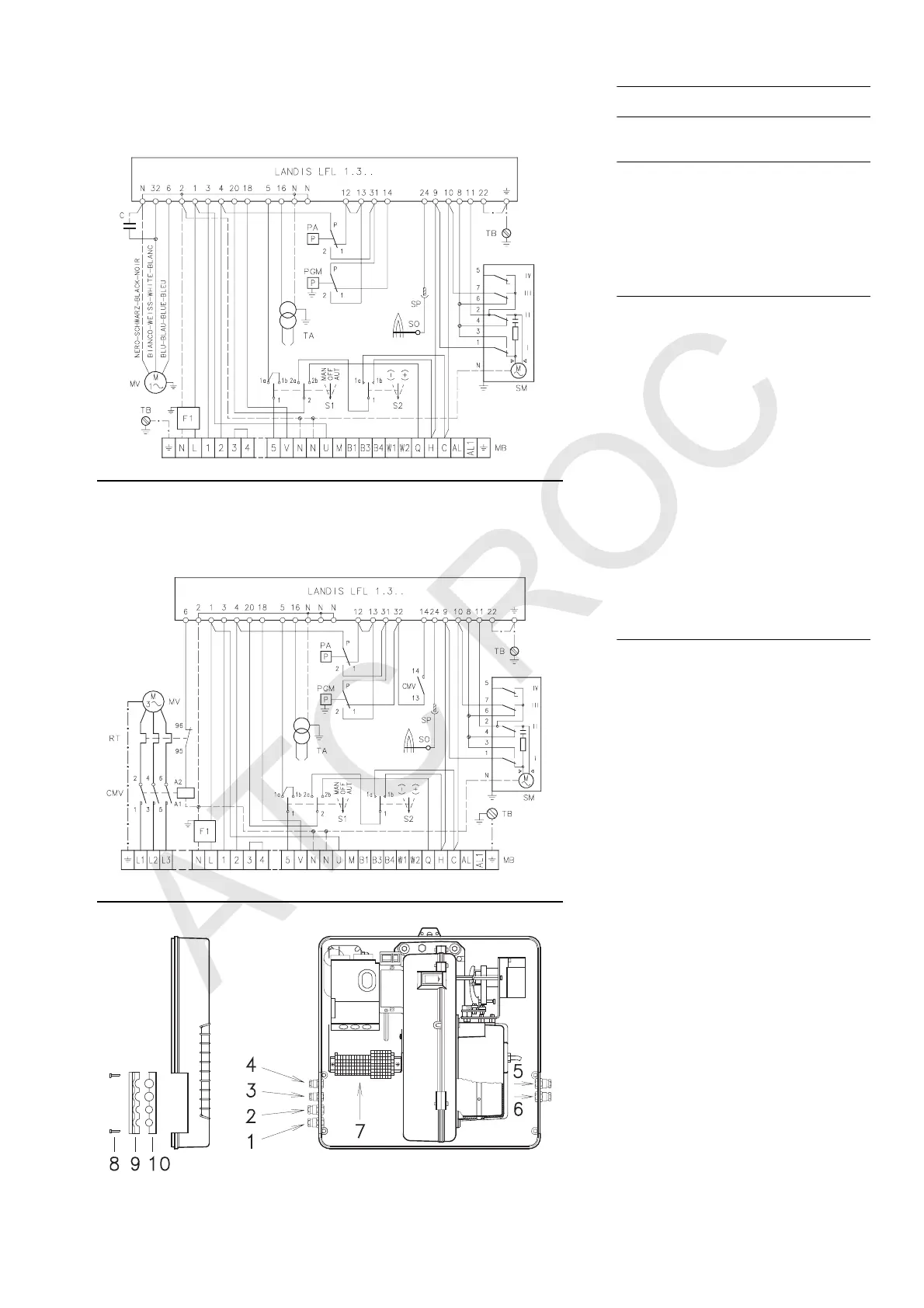

INSTALACIÓN ELÉCTRICA
INSTALACIÓN ELÉCTRICA de fábrica
ESQUEMA (A)
Quemador TECNO 28-GM (monofásico)
ESQUEMA (B)
Quemador TECNO 38-GM - 50-GM (trifásico)
• Los modelos TECNO 38-GM y TECNO 50-
GM, trifásicos, salen de fábrica previstos para
una alimentación eléctrica a 400 V.
• Si la alimentación es a 230 V, cambiar el
conexionado del motor (de estrella a triángulo)
y la regulación del relé térmico.
LEYENDA ESQUEMA (A) - (B)
C - Condensador
CMV - Contactor motor
F1 - Filtro contra radiointerferencias
LFL 1.3.. - Caja de control
MB - Regleta de conexiones quemador
MV - Motor ventilador
PA - Presostato aire
PGM - Presostato gas de máxima
RT - Relé térmico
S1 - Interruptor para funcionamiento:
MAN = manual
AUT = automático
OFF = paro
S2 - Pulsador para
- = disminuir la potencia
+ = aumentar la potencia
SM - Servomotor
SO - Sonda de ionización
SP - Conector
TA - Transformador de encendido
TB - Conexión a tierra quemador
CONEXIONADO ELÉCTRICO
Utilizar cables flexibles según norma EN 60
335-1:
• si revestidos de PVC, usar al menos H05 VV-F
• si revestidos de goma, usar al menos H05 RR-F.
Todos los cables que vayan conectados a la
regleta 7)(C) del quemador, deben canalizarse
a través de los pasacables que se suministran y
que deben introducirse por los agujeros corres-
pondientes de la placa, derecha o izquierda,
después de haber aflojado los tornillos 8),
abierto la placa en dos partes 9) y 10) y recor-
tado la membrana que cubre los orificios.
Los pasacables y los orificios insinuados pue-
den utilizarse de varias formas; a modo de
ejemplo, indicamos la forma siguiente:
TECNO 28-GM
1- Pg 11 Alimentación monofásica
2- Pg 11 Válvulas de gas
3- Pg 9 Termostato TL
4- Pg 9 Termostato TR o sonda (RWF40)
5- Pg 11 Presostato gas o dispositivo con-
trol de estanqueidad válvulas de
gas
TECNO 38/M - TECNO 50-GM
1- Pg 11 Alimentación trifásica
2- Pg 11 Alimentación monofásica
3- Pg 9 Termostato TL
4- Pg 9 Termostato TR o sonda (RWF40)
5- Pg 11 Válvulas de gas
6- Pg 11 Presostato gas o dispositivo con-
trol de estanqueidad válvulas de
gas
(A)
CONEXIONADO ELÉCTRICO DE FÁBRICA
LIGAÇÃO ELÉCTRICA DE FÁBRICA
ELECTRICAL EQUIPMENT FACTORY-SET
TECNO 28-GM
CONEXIONADO ELÉCTRICO DE FÁBRICA
LIGAÇÃO ELÉCTRICA DE FÁBRICA
ELECTRICAL EQUIPMENT FACTORY-SET
TECNO 38-GM - TECNO 50-GM
(B)
(C)
D1063
D1064
D1065
