20

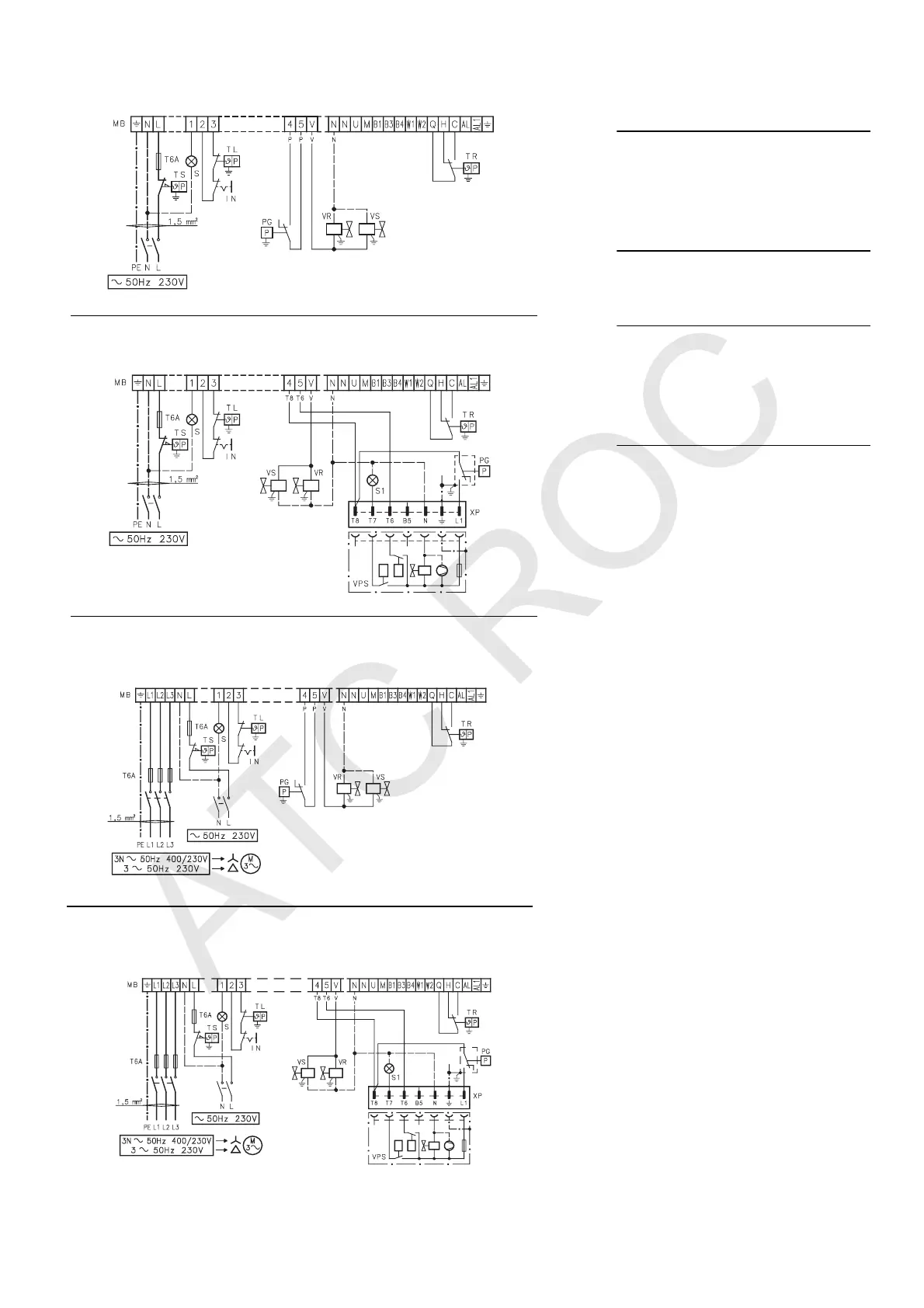

ESQUEMA (A) - Alimentación monofásica
Conexionado eléctrico quemador TECNO 28-
GM sin control de estanqueidad en las
válvulas de gas.
ESQUEMA (B) - Alimentación monofásica
Conexionado eléctrico quemador TECNO 28-
GM con control de estanqueidad en válvulas
de gas VPS.
El control de estanqueidad de las válvulas de
gas se efectúa justo antes de cada arranque del
quemador.
ESQUEMA (C) - Alimentación trifásica
Conexionado eléctrico quemadores TECNO
38-GM - 50-GM sin control de estanqueidad
en las válvulas de gas.
ESQUEMA (D) - Alimentación trifásica
Conexionado eléctrico quemadores TECNO
38-GM - TECNO 50-GM con control de estan-
queidad en válvulas de gas VPS.
El control de estanqueidad de las válvulas de
gas se efectúa justo antes de cada arranque del
quemador.
LEYENDA ESQUEMAS (A) - (B) - (C) - (D)
IN - Interruptor paro manual quemador
MB - Regleta de conexiones quemador
XP - Conector de control de estanqueidad
PG - Presostato gas de mínima
S - Señalización de bloqueo a distancia
S1 - Señaliz. bloqueo control estanqueidad a
distancia
TR - Termostato de regulación:
manda la 1ª y 2ª llama de funcionamiento.
TL - Termostato de regulación máxima:
provoca el paro del quemador cuando la
temperatura o la presión en caldera
alcanza el valor preestablecido.
TS - Termostato de seguridad:
actúa en caso de avería del termostato TL.
VR - Electroválvula de regulación
VS - Electroválvula de seguridad
NOTA
Los termostatos TR y TL no son necesarios
cuando se instala el Regulador RWF40 para el
funcionamiento modulante; su función la des-
empeña el propio Regulador.
(A)
(C)
(D)
TECNO 28-GM
Monofásico / Monofásico / Single-phase
TECNO 38-GM - TECNO 50-GM
Trifásico / Trifásico / Triple-phase
TECNO 28-GM
Monofásico / Monofásico / Single-phase
(B)
TECNO 38-GM - TECNO 50-GM
Trifásico / Trifásico / Triple-phase
D1066
D1067
D1068
D1069
