repintar todas as áreas danificadas antes do período de paralisação prolongada do equipamento. (Utilize exclusivamente spray
"pint pulverizador anticalórica Rocal 600º C - PRETO).
TODOS AS NORMAS NACIONAIS E EUROPEIAS TÊM DE SER CUMPRIDAS NO MOMENTO EM QUE LIGAR O APARELHO À
ELETRICIDADE.
6.1. Componentes. A unidade vem equipada com duas turbinas helicoidais para os modelos ARc 76LD, ARc 76 LI e quatro para
os modelos ARc 96 LD, ARc 96 LI, termostato para funcionamento das ventoinhas, resistência, interruptor de controlo de velocidade
das ventoinhas, cabo interno e tubo de silicone para saída externa. Para partes consulte o documento ANEXO V.

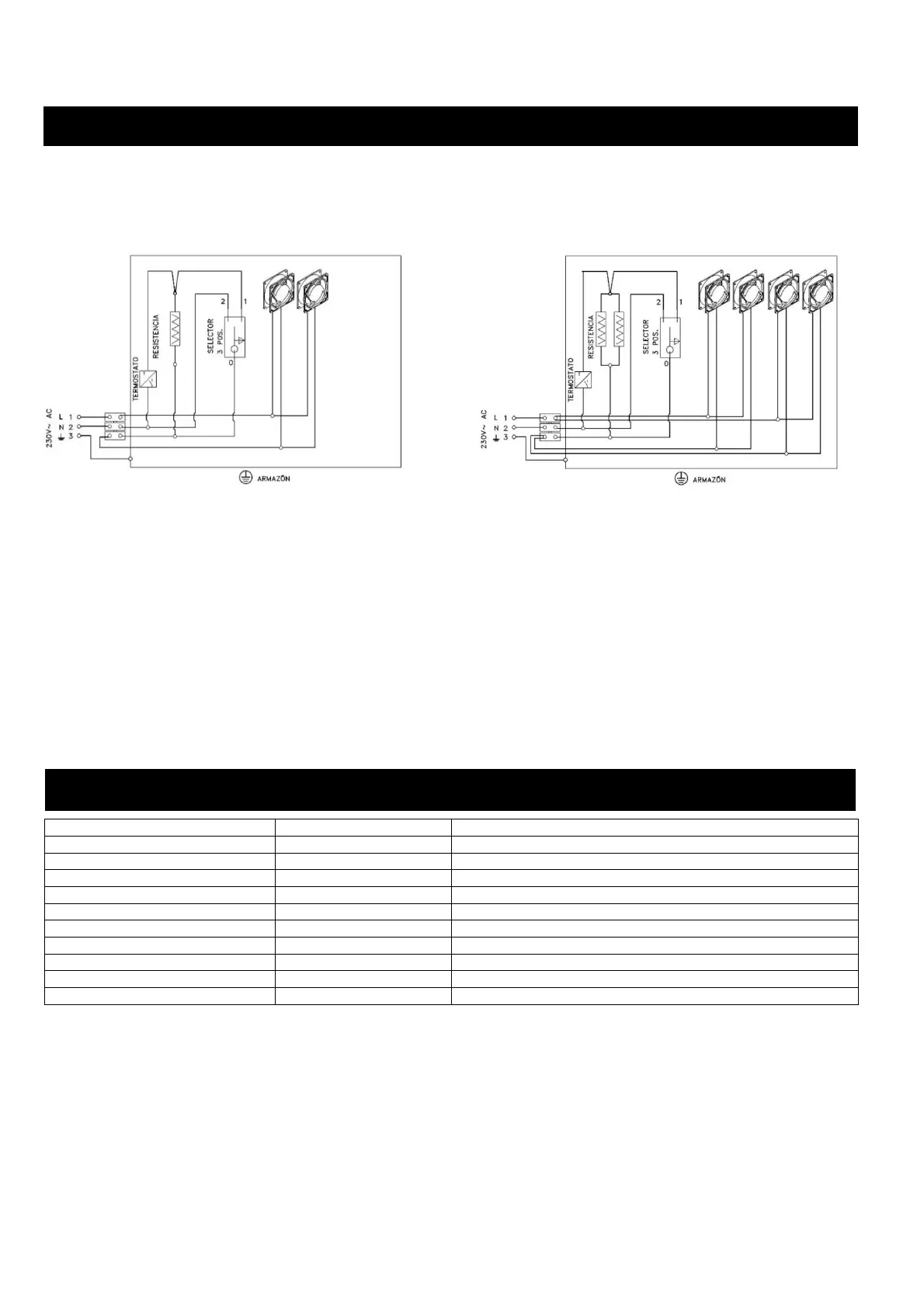

6.2.1 Diagrama elétrico com 2 ventiladores. 6.2.2 Diagrama elétrico com 4 ventiladores.
6.3. Operação. A função do montagem de ventilação é de conduzir o ar, que, uma vez aquecido, sai pela parte da frente e/ou pelos
difusores
6.4. Uso e cuidado. O conjunto de ventilação deve estar permanentemente conectado à rede quando o aparelho está ligado
El interruptor ofrece tres posibilidades:
- Posição 0: Velocidade lenta. O acendimento e paragem das turbinas é feito pelo termostato automático.
- Posición I: Velocidade rápida. O acendimento e paragem das turbinas é feito pelo termostato automático
- Posición II: Velocidad rápida. Manualmente (sistema manual y sin paro automático).
Após um período de paragem prolongada, e antes de colocar o aparelho em funcionamento, é necessário verificar o bom
funcionamento das turbinas e limpar todos os detritos das grelhas da frente da entrada de ar. (É desejável também que um
profissional qualificado verifique toda a instalação elétrica do dispositivo).
ATENÇÃO:
Se o cabo elétrico estiver danificado, deve ser substituído pelo por pessoal qualificado ou pós-venda de modo a evitar um
acidente.
Se for utilizado um controlador de velocidade externo, a posição do interruptor I deve ser selecionada
Rocal oferece vários itens opcionais, contacte o seu revendedor local para comprar esses itens. Alguns dos itens indicados:
Elemento
Código
Descirpcion
ECOntrol C7000 Regulador de combustão inteligente
Ash aspirador ASPIRADOR
Difusor de 1 entrada D0001
Difusor de 1 entrada estreito D0002
Difusor de 2 entradas D0006
Difusor de 2 entradas estreito D0007
Difusor de 1 salida D1001
Difusor de 1 salida estreito D1002
Difusor de 2 salidas D1006
Difusor de 2 salidas estreito D1007
6. INSTALAÇÃO ELÉTRICA
7. ELEMENTOS OPCIONAIS
