25
DE

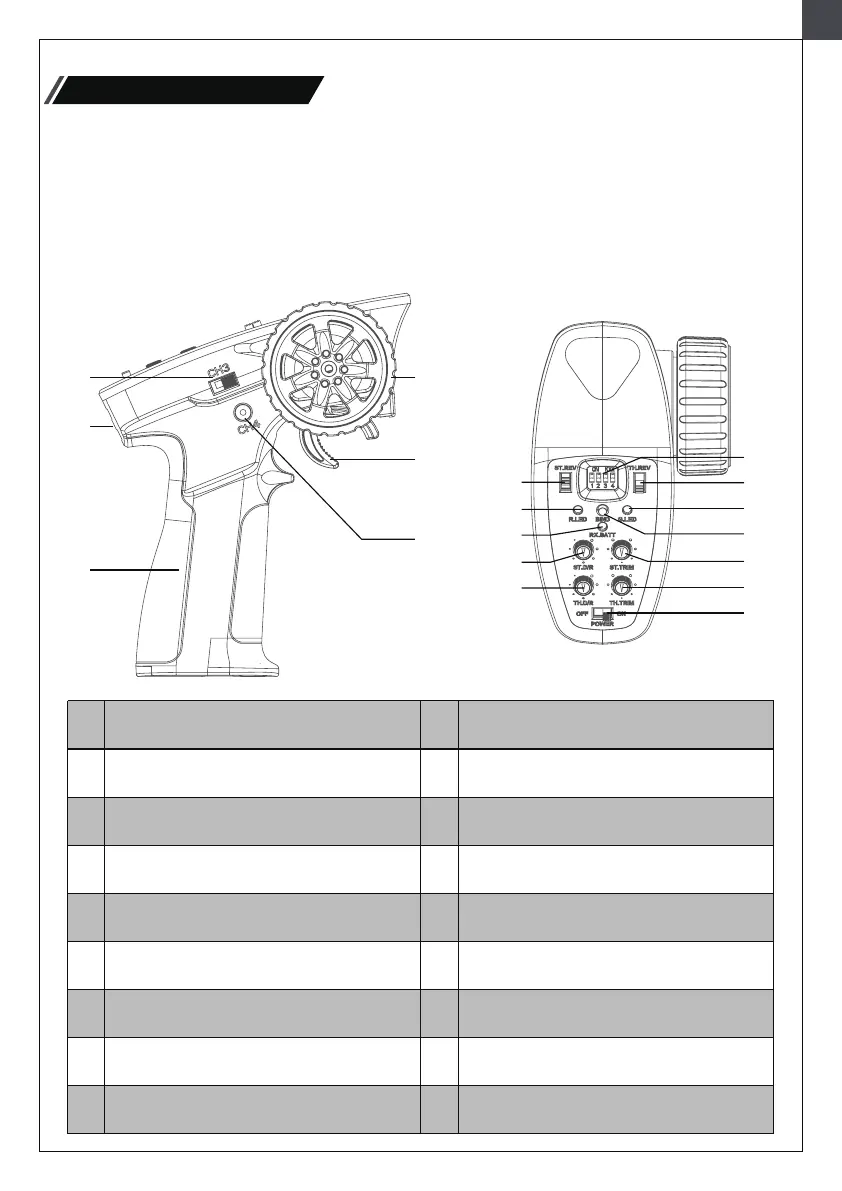

Aufbau des Senders
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[13]
[12]
[14]
[16]
[15]
[17]
[18]
[8]
[9]
[11]
[10]
Einleitung
FS-R4A1 basiert auf dem ANT-Protokoll und ist ein Drei-in-Eins-Empfänger mit ESC und LED-Licht-
gruppen-Steuerplatine. Er hat eine externe Einzelantenne, kann PWM-Signal und Lichtsteuersignal
ausgeben, kann Zwei-Wege-Übertragung implementieren automatische Bindung und hat ein kompa-
ktes Design, das an verschiedene Fahrzeugmodelle angepasst werden kann.
Sender Übersicht
Drehknopf der Lenkung, 35 Grad auf
jeder Seite (CH1)
Gashebel, 25 Grad vorne und 12,5 Grad
hinten (CH2)
Drucktaster (CH4)
Drei-Positions-Schalter (CH3)
Loch für Schlüsselband
Griff / Batteriefach 4 AAA Batterien
ST.REV (Lenkrichtung)
R.LED
RX.BATT
ST.D/R (Lenkausschlag)
TH.D/R (Endgeschwindigkeit)
Schalter für Modiumstellung
TH.REV (Fahrrichtung)
G.LED
BIND
ST.TRIM (Lenktrimmung)
TH.TRIM (Gastrimmung)
Ein/Aus Schalter
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
