Introduction
Le FS-R4A1 basé sur le protocole ANT est un récepteur trois-en-un avec variateur et panneau de
contrôle du système d'éclairage à LEDs. Il possède une seule antenne externe, peut émettre un
signal PWM et un signal de contrôle des éclairages, peut mettre en oeuvre une transmission bidirec-
tionnelle, adopte un appairage automatique et a une conception compacte, qui peut être adaptée à
divers modèles de voitures.

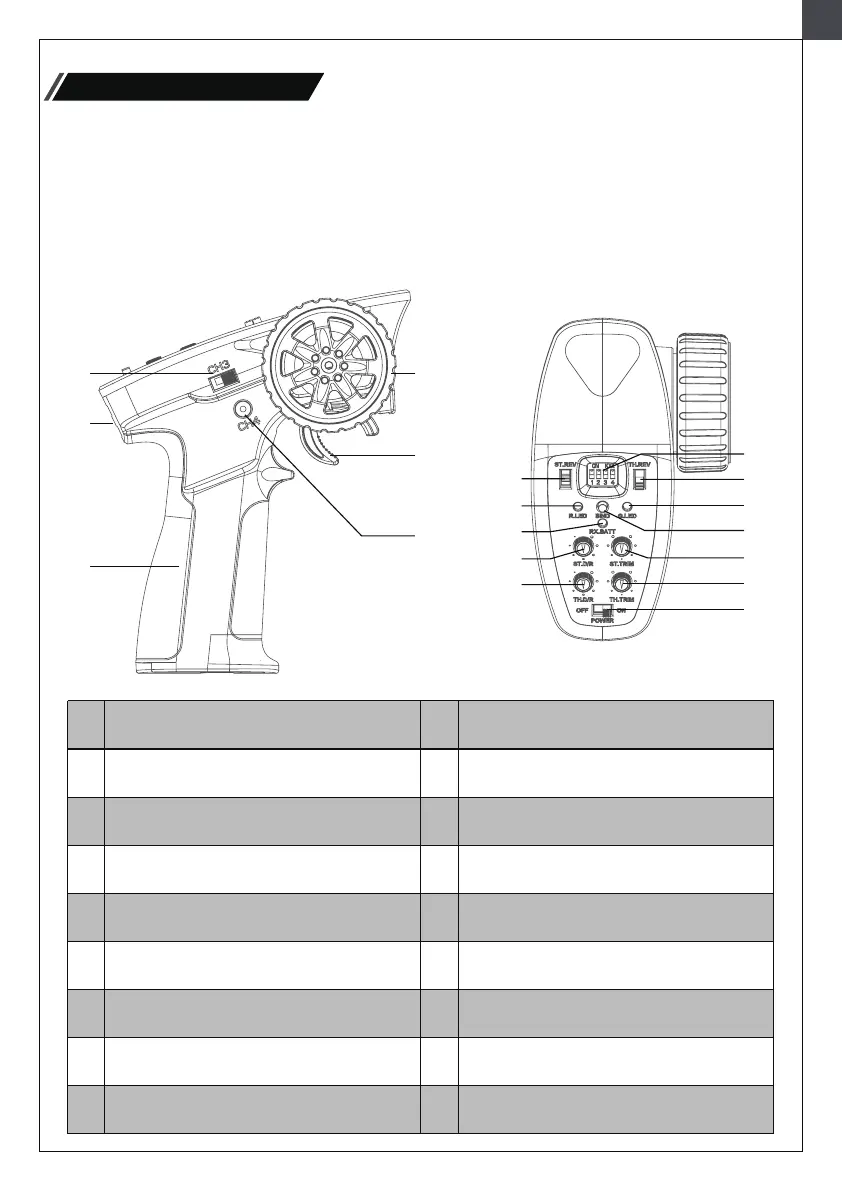

Vue générale de l'émetteur
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
Volant, débattement de 35° de chaque
côté.(Voie 1)
Gâchette. 25° vers l’avant, 12,5° vers
l’arrière.(Voie 2)
Bouton-poussoir (Voie 4). Bouton type
bascule.
Interrupteur 3 positions (Voie 3)
Trou pour sangle
Poignée, logement pour 4 piles AAA
ST.REV (Inversion de la direction)
LED Rouge
Témoin batterie Réception
ST.D/R (Dual rate de direction)
TH.D/R (Dual rate de gaz)
Bloc Dip-switchs de paramétrage du
variateur
TH.REV (Inversion voie des gaz)
LED Verte
BIND (Appairage)
ST.TRIM (Trim de direction)
TH.TRIM (Trim des gaz)
Interrupteur ON/OFF
