6907-002013<00> Français10-0361

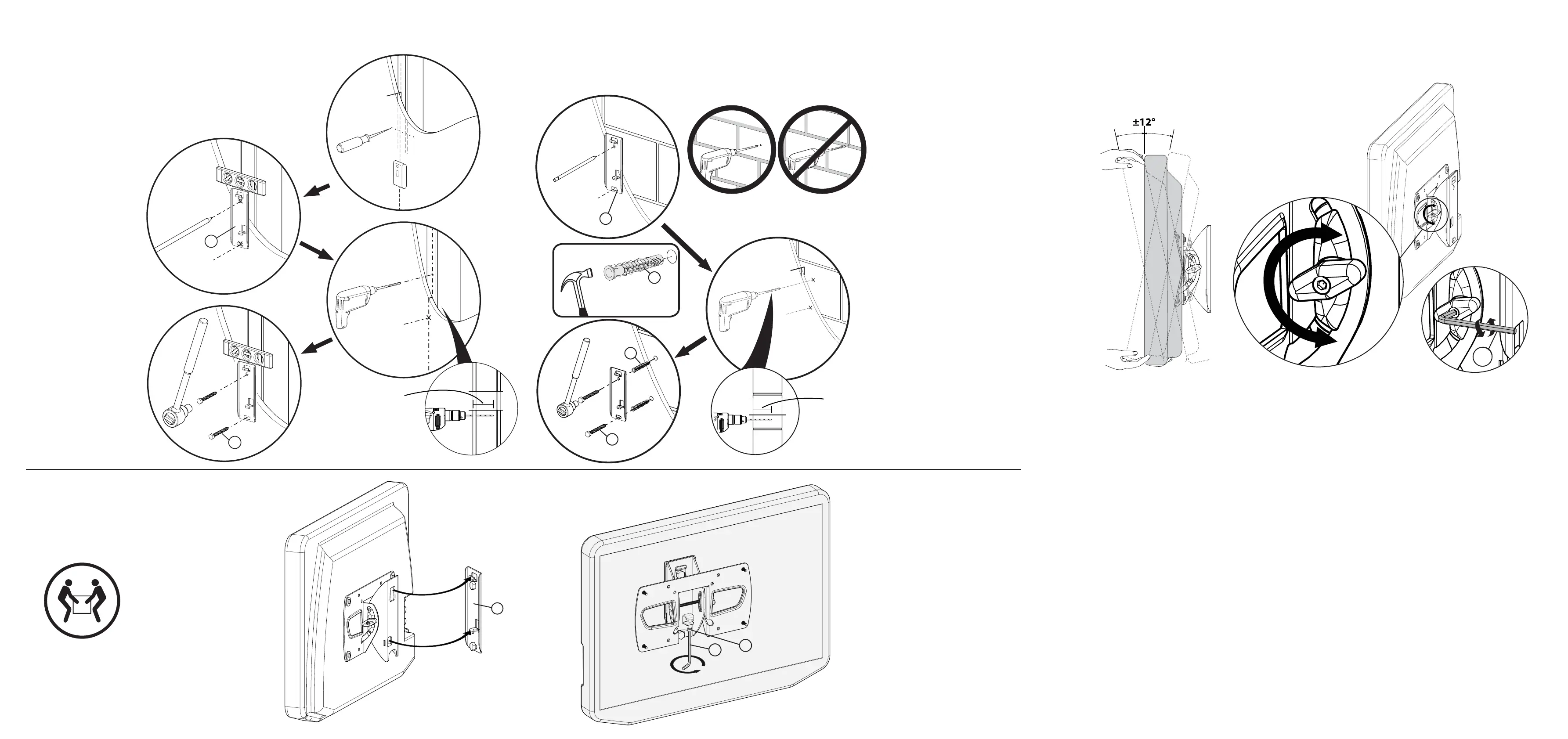

3 Montage de la plaque murale
5 Réglage de l'angle d'inclinaison (si nécessaire)
H
H
G
B
< 16 mm
(
5
⁄8 po
)
B
I
LOURD! De l’aide sera nécessaire
pour cette étape.
J
B
J
I
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ • CONSERVER CES INSTRUCTIONS
Attention : Ne pas utiliser ce produit pour un usage qui ne soit explicitement spécié par
Rocketsh. Une installation inappropriée peut être source de dégâts matériels ou de bles-
sures. Si ces instructions ne sont pas comprises ou en cas de doutes sur la sécurité de
l’installation, contacter le Service à la clientèle ou un installateur professionnel. Rocketsh
n’est pas responsable de dégâts ou de blessures résultants d’une installation ou d’une utilisa-
tion incorrecte. Le poids du téléviseur ne doit pas dépasser 22,7 kg (50 lb). Le mur doit pou-
voir supporter cinq fois le poids du téléviseur plus le système de montage mural.
Ce produit contient des petites pièces qui peuvent être source de risques d’étouffement si
elles sont avalées. Garder ces pièces hors de la portée des enfants!
Garantie limitée de 5 ans
Aller sur le site www.rocketshproducts.com pour toute information complémentaire.
Nous sommes à votre disposition
www.rocketshproducts.com
Pour le service à la clientèle, appeler le :
800-620-2790 (marchés américain et canadien)
01 800-926-3010 (marché mexicain)
© 2010 BBY Solutions, Inc., tous droits réservés.
Distribué par Best Buy Purchasing, LLC, 7601 Penn Avenue S., Richeld, MN 55423-3645 É.-U.
Best Buy Imports, S. de R.L. de C.V. Av. Santa Fe 485, Segundo Piso, Colonia Cruz Manca, Pro-
grama Parcial de Desarrollo
Santa Fe, Delegación Cuajimalpa, Distrito Federal, México 05349
ROCKETFISH est une marque de commerce de BBY Solutions Inc., déposée dans certains
pays. Tous les autres produits et noms de marques sont des marques de commerce
appartenant à leurs propriétaires respectifs.
Option 1 : Installation sur un mur à montants
Attention : Éviter les blessures potentielles ou les dégâts matériels!
NE PAS trop serrer les tire-fonds.
L’épaisseur du matériau recouvrant le mur ne doit pas
dépasser 5/8 po (16mm).
Option 2 : Montage sur un mur en béton ou en blocs de béton
Attention : Éviter les blessures potentielles ou les dégâts matériels! NE PAS trop serrer les tire-fonds.
L’épaisseur du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16mm).
a. Repérer le montant. Repérer le centre du montant
à l’aide d’un poinçon ou d’un
clou n ou utiliser un
détecteur de montants
bord à bord.
b. Mettre la plaque
murale (B) de niveau
et repérer les
emplacements des
trous.
c. Pré-percer les trous tel
qu’illustré.
d. Aligner la plaque murale
sur les trous pré-percés,
insérer les tire-fonds (I) dans
les trous de la plaque murale,
puis serrer les tire-fonds
avec une clé à douille
jusqu’à ce qu’ils
soient totalement
contre la plaque
murale (A).
4 Montage du téléviseur sur le mur
a. Glisser l'ensemble téléviseur/support mural dans les
onglets de la plaque murale (B), puis serrer la vis
de verrouillage avec la clé hexagonale (H).
a. Mettre la plaque murale (B)
de niveau et repérer les
emplacements des trous.
b. Pré-percer les trous tel
qu’illustré.
c. Insérer les chevilles murales à
béton (J) dans les trous
pré-percés et utiliser le
marteau pour être sûr que les
chevilles soient au ras de la
surface en béton.
d. Aligner la plaque murale sur les
chevilles, insérer les tire-fonds
(I) dans les trous de la plaque
murale, puis serrer les
tire-fonds avec la clé à douille
jusqu’à ce qu’ils soient
totalement contre la plaque
murale.
Il est possible de régler l'angle d'inclinaison de l'écran de ± 12°.
Si besoin est, la tension de l'inclinaison peut être réglée en resserrant ou
desserrant le bouton de tension à l'aide de la clé hexagonale (H) ou à
la main.
Attention : Pour éviter des dégâts matériels
ou des blessures, ne jamais forer dans le
mortier entre les blocs.
a.
b.
c.
d.
a.
a.
b.
c.
d.
75 mm
3 po
75 mm
3 po
< 16 mm
(
5
⁄8 po
)
