RocketFish RF-TVMLPT01 Guía De Instalación Rápida

6907-002013<00> Español10-0361
3 Montaje de la placa de pared
5 Ajuste del ángulo de inclinación (si resulta necesario)
H
H
G
B
< 16 mm
(
5
⁄8
pulg.)
B
I
¡PESADO! Necesitará ayuda
con este paso.
J
B
J
I
INSTRUCCIONES DE SEGURIDAD IMPORTANTES • GUARDE ESTAS INSTRUCCIONES
Cuidado: no utilice este producto con cualquier propósito que no esté explícitamente espe-
cicado por Rocketsh. Una instalación inadecuada podría causar daños materiales o lesio-
nes personales. Si no comprende estas instrucciones, o tiene dudas sobre la seguridad de la
instalación, póngase en contacto con Servicio al cliente o llame a un contratista calicado
Rocketsh no se hace responsable por daños o lesiones causadas por una instalación o uso
incorrecto. El peso de su televisor no debe exceder 50 lb. (22.7 kg). La pared debe ser capaz
de soportar cinco veces el peso del televisor, incluyendo el montaje en pared.
Este producto contiene piezas pequeñas que representan un peligro de asxia si se tragan.
¡Mantenga estas piezas alejadas de niños pequeños!
Garantía limitada de 5 años
Visite www.rocketshproducts.com para más detalles.
Estamos a su disposición
www.rocketshproducts.com
Para el servicio al cliente llame:
800-305-2204 (mercados estadounidense y canadiense)
01 800-926-3020 (mercado de México)
© 2010 BBY Solutions, Inc., todos los derechos reservados.
Distribuido por Best Buy Purchasing, LLC, 7601 Penn Av. South, Richeld, MN 55423-3645 E.U.A.
Best Buy Imports, S. de R.L. de C.V. Av. Santa Fe 485, Segundo Piso, Colonia Cruz Manca, Pro-
grama Parcial de Desarrollo
Santa Fe, Delegación Cuajimalpa, Distrito Federal, México 05349
ROCKETFISH es una marca comercial de BBY Solutions Inc., registrada en algunos países. Todos
los otros productos y los nombres de marca son marcas comerciales de sus respectivos dueños.

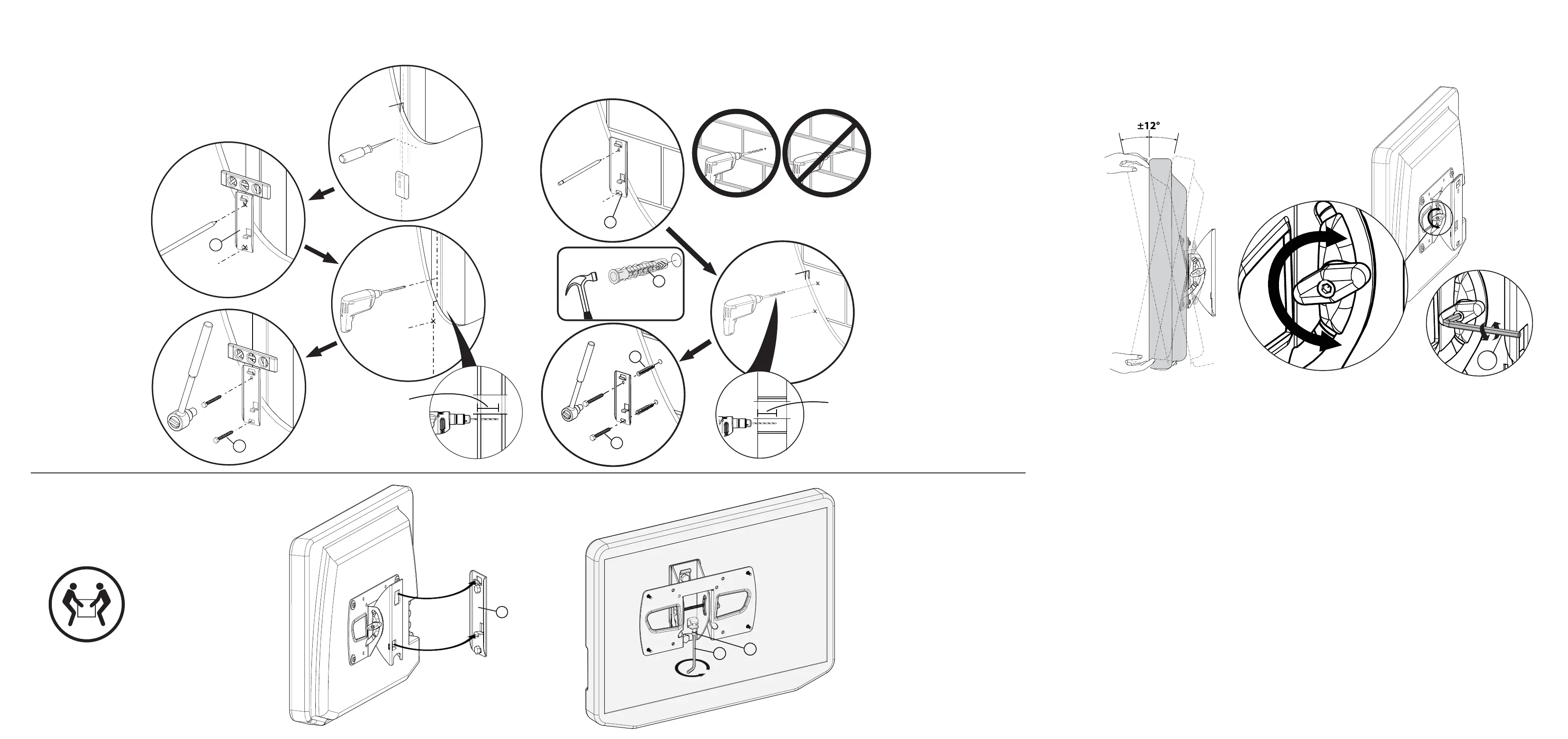

Opción 1: Instalación en una viga de pared de madera
Cuidado: ¡Evite lesiones potenciales o daños materiales!
NO apriete excesivamente los pernos de retraso.
Cualquier material que cubra la pared no deberá
exceder 5/8 pulg. (16 mm).
Opción 2: Instalación en una pared de concreto o de bloques de concreto
Cuidado: ¡Evite lesiones potenciales o daños materiales! NO apriete excesivamente los pernos de retraso.
Cualquier material que cubra la pared no deberá exceder 5/8 pulg. (16 mm).
a. Localice la viga. Identique el centro de la viga
con un punzón o clavo
delgado o use un detector
de viga de borde a
borde.
b. Coloque la placa
de pared (B) de nivel
y marque las
posiciones de los
agujeros.
c. Taladre los agujeros
guías tal como se
muestra.
d. Alinee la placa de pared
con los agujeros guías,
inserte los pernos de retraso
(I) en los agujeros de la
placa de pared, y luego
apriete los pernos
de retraso con una
llave de tubo hasta
que se encuentren
rmemente contra la
placa de pared.
4 Montaje del televisor en la pared
a. Deslice el televisor y su soporte encima de las pestañas
de la placa de pared (B) y apriete el tornillo de
bloqueo con la llave hexagonal (H).
a. Coloque la placa de pared (B)
de nivel y marque las posiciones
de los agujeros.
b. Taladre los agujeros guías tal
como se muestra.
c. Inserte los anclajes de pared para
concreto (J) en los agujeros guías
y asegúrese usando el martillo de
que los anclajes estén al ras de la
supercie.
d. Alinee la placa de pared con
los anclajes, inserte los pernos de
retraso (I) en los agujeros de la
placa de pared, y luego apriete
los pernos de retraso hasta que
se encuentren rmemente contra
la placa de pared.
Se puede ajustar el ángulo de inclinación de le pantalla de ± 12°.
Si resulta necesario, la tensión de la inclinación se puede ajustar apretando
o aojando la perilla de tensión con la llave hexagonal (H) o con la mano.
Cuidado: para evitar daños materiales o
lesiones a personas, nunca taladre en la
argamasa entre los bloques.
a.
b.
c.
d.
a.
a.
b.
c.
d.
75 mm
3 pulg.
75 mm
3 pulg.
< 16 mm
(
5
⁄8
pulg.)

RocketFish RF-TVMLPT01 Specifications

General

Brand	RocketFish
Model	RF-TVMLPT01
Category	TV Mount
Language	English
