Wartung und Pege des ModellsInbetriebnahme Ihrer Lokomotive
Auspacken des Modells: Das Modell vorsichtig
mit der Folie aus der Packung herausziehen (Fig. 1).
Betriebsbedingungen: Es empehlt sich, das
Modell 30 Minuten vorwärts und 30 Minuten
rückwärts ohne Belastung einlaufen zu lassen,
damit Ihr Modell einen optimalen Rundlauf
und beste Zugkraft bekommt. Der kleinste be-
fahrbare Radius für dieses Modell ist R2 des RO-
CO-Gleissystems (R2 = 358 mm).
Der einwandfreie Lauf Ihrer Lokomotive ist nur auf
sauberen Schienen gewährleistet. Hierzu empfeh-
len wir den ROCO-Schienenreinigungswagen
Art.-Nr. 46400 und bei etwas stärkerer Verschmut-
zung den ROCO-Schienenreinigungs-Gummi
Art.-Nr. 10002.
Aufrüstung: Sie können für Ihren Fahrbetrieb un-
ter verschiedenen Kupplungen wählen (Fig. 2). Wir
empfehlen den Einsatz der ROCO-Kurzkupplung.
m beigelegten urstbeutel nden ie auch klei-
ne vorbildgetreue Steckteile für eine erweiterte
ufrstung hres Modells (ig. 2), die ie bitte
vorsichtig montieren. Achtung! Kleben nur
mit ausdrücklichem Hinweis.
Mehrzugbetrieb:
Den Brückenstecker aus der Schnittstelle entfer-
nen (diesen sorgsam aufbewahren).
Danach den Stecker des Steuerbausteins lagerich-
tig einsetzen (siehe Fig. 8).
Achtung! Bei Modellen mit Zugzielanzeige ist
deren Beleuchtung sowie die Fernlicht-Funktion
im Analogbetrieb nicht schaltbar!
Ausführung für Wechselstrom:
siehe Fig. 11
amit hnen hr Modell lange reude bereitet, sind
regelmäßig (ca. alle 30 Betriebsstunden) gewisse
Servicearbeiten notwendig:
1. Reinigung der Radstromkontakte: Rad-
stromkontakte können auf unsauberen Schienen
leicht verschmutzen. Entfernen Sie vorsichtig
mit einem kleinen Pinsel den Schmutz an den in
Fig. 6 gekennzeichneten Stellen. Dazu zuerst den
Getriebedeckel abnehmen (Fig. 5).
2. Schmierung: Versehen Sie die im Schmier-
plan in Fig. 9 gekennzeichneten Stellen mit nur
kleinen Öltropfen. Dazu zuerst das Lokgehäu-
se abnehmen (Fig. 4). Wir empfehlen den ROCO
Öler Art.-Nr. 10906. Fürs Schmieren der Getrie-
beteile (ahnrder, chnecke) empfehlen ir das
ROCO-Spezialfett Art.-Nr. 10905. Im Falle der
Schmierung diese Teile nicht ölen.
3. Haftreifenwechsel: Zuerst den Getriebede-
ckel abnehmen (Fig. 5). Danach den Radsatz he-
rausnehmen und die Haftreifen mit einer Nadel
od. mit einem feinen Schraubendreher abziehen
(Fig. 7). Beim Aufziehen der neuen Haftreifen dar-
auf achten, dass diese sich nicht verdrehen.
4. Motorwechsel: Lokgehäuse abnehmen (Fig.
4). Danach wird der Motor ausgebaut und ausge-
wechselt (Fig. 10).
Zusammenbau: Bitte achten Sie beim Zusam-
menbau auf die richtige Lage der Kontakte.

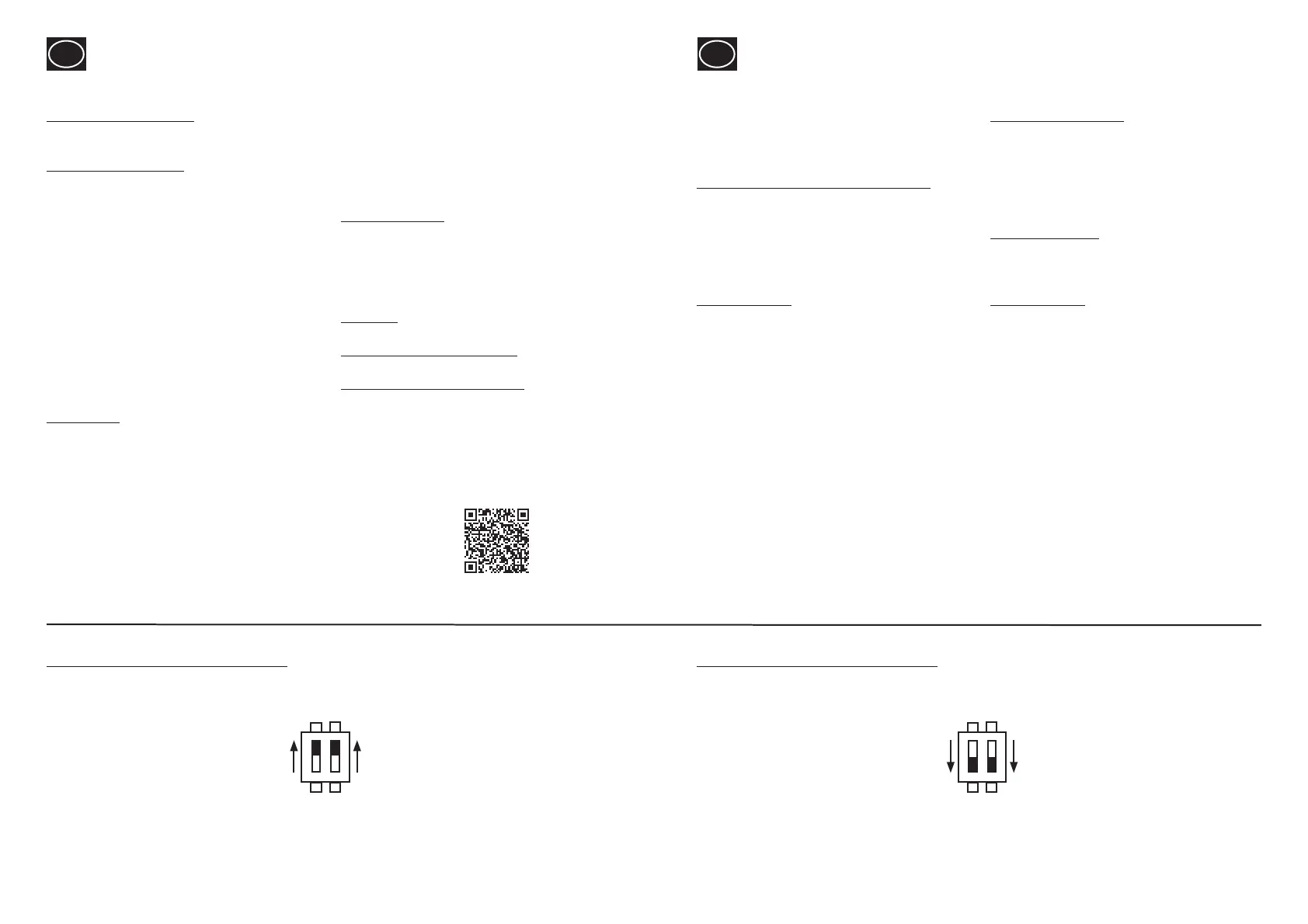

Position "ON"
Werkseinstellung: Stirnlicht fahrtrichtungsabhängig im Analog- und Digitalbetrieb.
Position „OFF“
Im Analogbetrieb ist das Stirnlicht deaktiviert.
ON
1 2
Führerstand 1 ON Führerstand 2 ON
ON
1 2
Führerstand 1 OFF Führerstand 2 OFF
Dip-Schalter für Analogmodell 73216 Dip-Schalter für Analogmodell 73216
