Il Dispositivo digitale di comando per gli scambi (custodia gialla)
L‘azionamento digitale degli scambi è stato progettato appositamente per gli azionamenti elettrici del
funzionamento digitale degli scambi ROCO LINE Digital!
Non occorre effettuare nessun cablaggio verso gli interruttori ecc., in quanto l‘azionamento digitale degli
scambi è alimentato elettricamente e riceve le informazioni di controllo attraverso i binari.
Informazione: La bobina dell‘azionamento è protetta contro il surriscaldamento. Dopo un deter-
minato tempo di raffreddamento, l‘azionamento ritorna a essere funzionante.
L‘azionamento degli scambi può essere utilizzato soltanto per sistemi di binari, privi di conden-
satore nel binario di collegamento. Se l‘azionamento degli scambi dovesse diventare bollente,
all‘interno del sistema dei binari si trova un condensatore anti-disturbo, che deve essere tolto.
Il comando privo di errori dell‘azionamento degli scambi è assicurato soltanto quando per ogni
azionamento è assegnato un indirizzo tra 1 e 256.
Montaggio
Osservate i consigli per il montaggio tratti dalle istruzioni per l’uso degli scambi con massicciata, g. 3–6.
Collegamento
Osservate i seguenti passi secondo la g. 1. Se si dovesse ancora smontare l‘impianto dei binari (magari
più volte), si consiglia di colorare esternamente le giunzioni delle rotaie di raccordo rendendole riconosci-
bili, in modo da non staccarle per sbaglio quando si separano i binari dai cavi.
Programmazione del decoder degli scambi:
Per poter programmare il decoder degli scambi, occorre commutare il decoder nella modalità di program-
mazione.
A tale scopo collegare il cavo verde dell‘azionamento digitale degli scambi con il binario (graca). In ques-
to modo il decoder degli scambi si trova automaticamente nella modalità di programmazione. Togliendo
il cavo verde, il decoder degli scambi esce dalla modalità di programmazione.

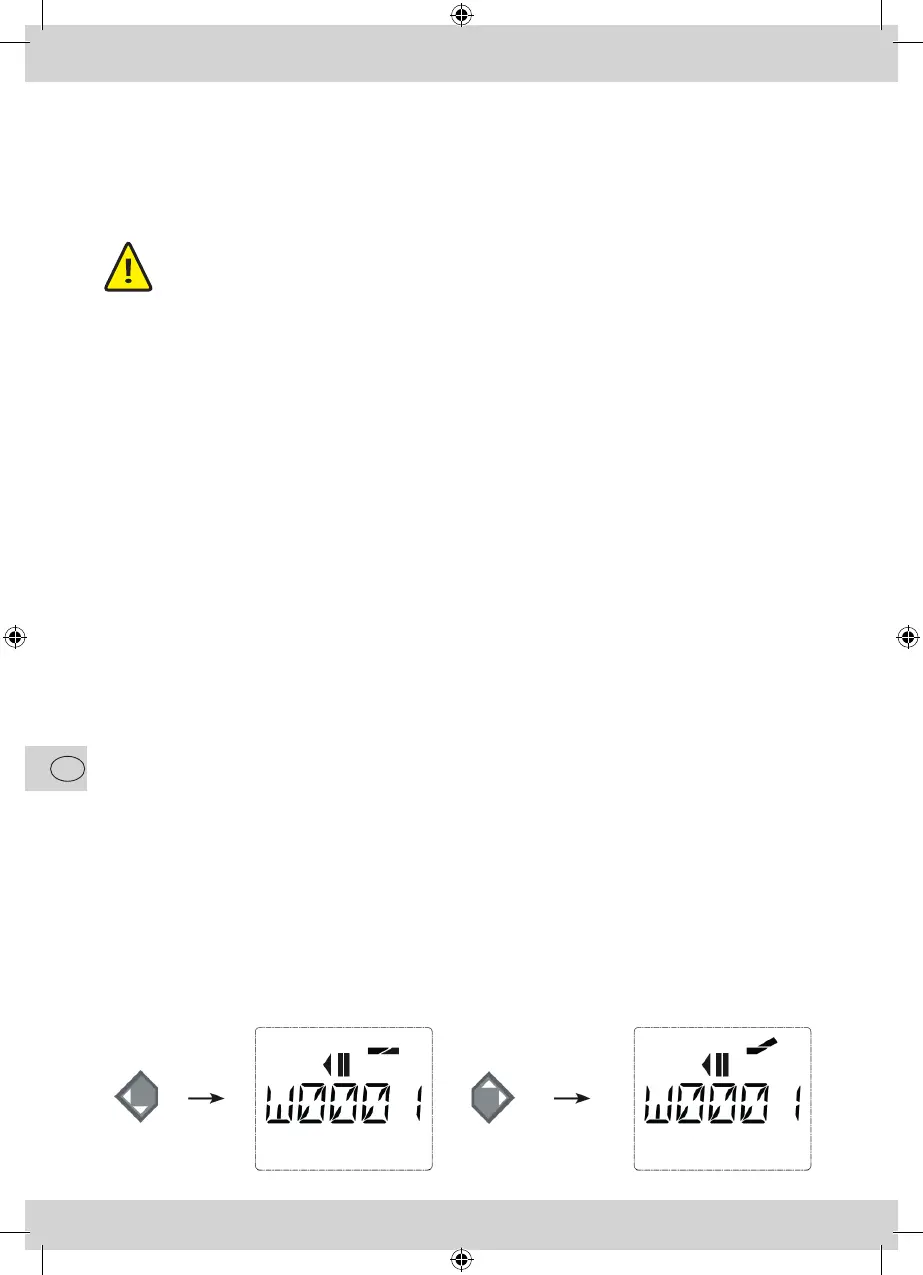

Programmare l’indirizzo con MULTIMAUS
®
1. Commutare nel MULTIMAUS
®
nella modalità scambi.
2. Portare il decoder degli scambi, con l‘ausilio del cavo verde, nella modalità di programmazione.
3. Immettere con i tasti funzione di MULTIMAUS
®
l‘indirizzo degli scambi desiderato.
4. Confermare l‘immissione, azionando entrambi i tasti freccia.
5. Ora il decoder degli scambi è programmato con questo indirizzo e, tirando il cavo verde, è possibile
uscire dalla modalità di programmazione.
