Le Moteur d´aiguilles � commande numérique, Réf. 42624
(couleur du boîtier: blanc)
La commande d‘aiguillage a été conçue exclusivement pour les commandes électriques des aiguillages
ROCO LINE à commande numérique et ne peut être employée que pour les aiguillages ROCO LINE à
commande numérique !
Aucun câblage aux commutateurs etc. est nécessaire. La commande d‘aiguillage numérique est en effet
alimentée en électricité et en informations de commutation via les rails.
Info : La bobine de commande est protégée contre la surchauffe. Après un certain temps de ref-
roidissement, la commande peut fonctionner à nouveau.
La commande d’aiguillage ne peut être utilisée qu‘avec des systèmes de voie qui ne comportent
pas de condensateur à la voie de raccordement. Si la commande d’aiguillage est chaude, le con-
densateur d‘antiparasitage, qui se trouve dans le système de voie, doit être retiré.
La commande d’aiguillage est correctement commutée uniquement si, à chaque commande, une
adresse propre est attribuée entre 1 et 256.
Montage du moteur � commande numérique
Nous vous prions de vous référer aux recommandations de montage du mode d´emploi fourni avec les
aiguillages de voie ROCO LINE à ballast. Voir en particulier les g. 3–6.
Raccordement du moteur � commande numérique
Procédez s´il vous plait selon les étapes respectives illustrées par la g.1. S’il vous faut démonter de temps
en temps votre réseau, nous vous conseillons de marquer, toujours côté extérieur, les éclisses de raccor-
dement du moteur d’aiguilles à commande numérique par une couleur bien visible pour ainsi signaler la
présence des câbles soudés sur ces éclisses an d’éviter que, par mauvaise chance, ces éclisses seront
arrachées de leurs câbles lors du démontage du réseau.
Programmation du décodeur d‘aiguillage
Pour pouvoir programmer le décodeur d‘aiguillage, muter le décodeur en mode programmation. Pour
cela, connectez le câble vert de la commande d’aiguillage numérique au rail (graphique). Le décodeur
d‘aiguillage passe automatiquement en mode programmation. Si vous retirez le câble vert, le décodeur
d‘aiguillage quitte de nouveau le mode programmation.

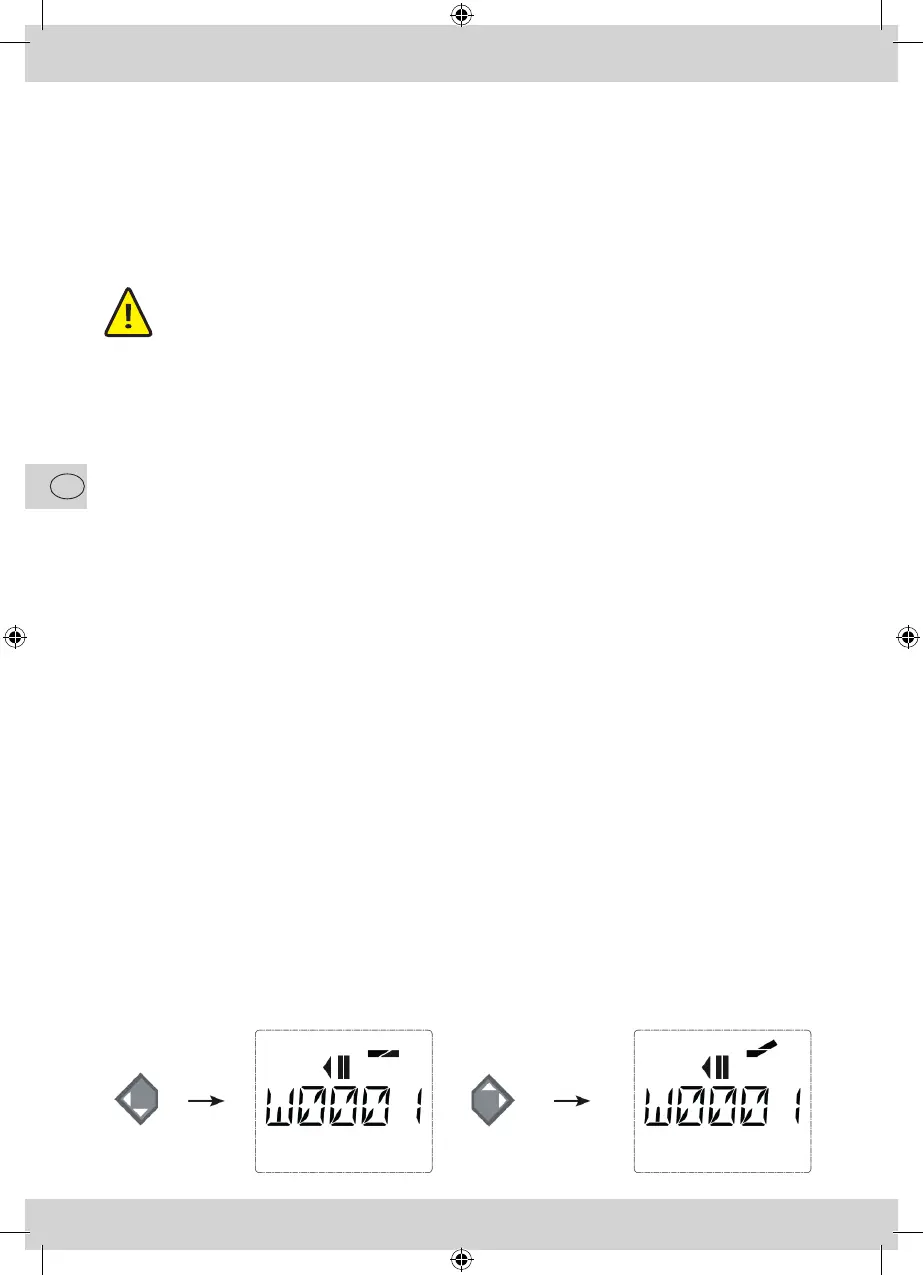

Programmation de l‘adresse avec MULTIMAUS
®
1. Placez la MULTIMAUS
®
en mode d’aiguillage.
2. Mettre le décodeur d’aiguillage à l‘aide du câble vert en mode programmation.
3. Saisissez avec MULTIMAUS
®
l‘adresse d‘aiguillage souhaitée à l‘aide des touches de fonction.
4. Conrmez la saisie en appuyant sur les deux touches échées.
5. Le décodeur d’aiguillage est maintenant programmé avec cette adresse et le mode de programmation
peut être quitté à nouveau en retirant le câble vert.
