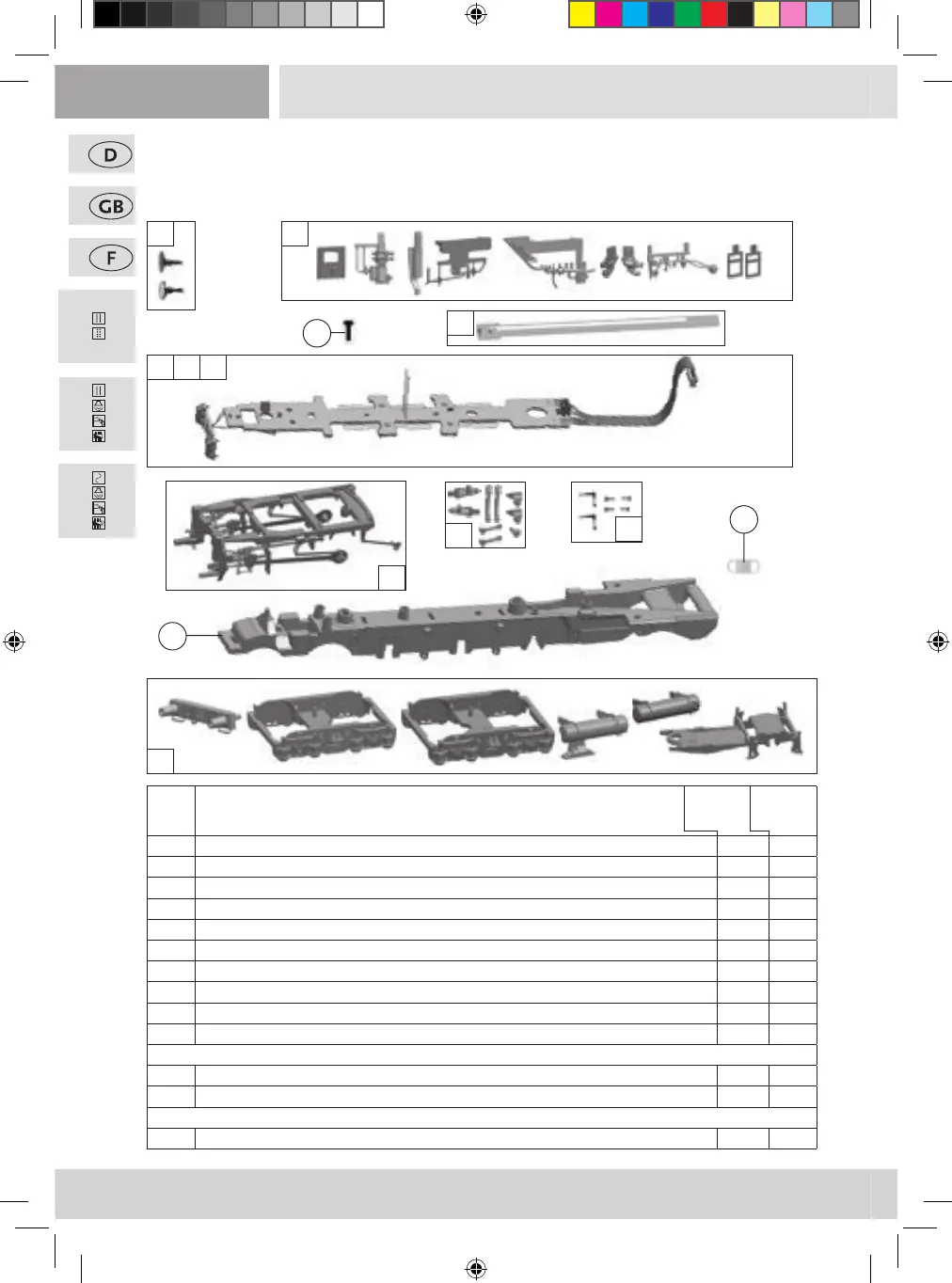

roco BR 10 002 - AC Operation and Specific Parts; Spare Parts for AC Systems; Component Identification

46
46
62193
68193
62192
1 GF-Schraube M1,6x5 / GF-Screw M1,6x5 / GF-Vis M1,6x5 115269 3
2 Lokplatine kpl. mit LED Platine / Printed circuit ass. w. LED printed circuit / La cpl. carte principale avec LED 130767 27
3 TS - Luftpumpe, Tenderleitung. / Part set airpump, tenderline / 130773 9
4 Puer links + rechts bedr., fü Lok u. Tender / Buer left a. right printed, for loco a. tender / 130787 7
5 Zugfeder / Spring / Ressort de tension 133239 5
6 TS - Steuerung / Part set steering / Jeu de contrôler 114180 8
7 S
teuerungsteile / Part set steering / Jeu de contrôler 130774 8
8 S
teuerung kpl. / Steering ass. / Remplissez le contrôle 130788 34
9 Lokgrundrahmen / Loco main frame / Loc châssis de base 133456 16
10 TS - Nachlaufgest., Tenderblenden / Part set loco, tender / Jeu de locomotive, tendre 130779 12
Funktionsteile für 62193_68193
11 Lokplatine kpl. mit LED Platine / Printed circuit ass. w. LED printed circuit / La cpl. carte principale avec LED 130789 27
12 Führerstandplatine / drivers cab printed circuit ass. / Chef de file était platine 130804 16
AC-Wechselstrom
13 Lokplatine kpl. mit LED Platine / Printed circuit ass. w. LED printed circuit / La cpl. carte principale avec LED 130811 27
3
12
2
4
13
11
1
Symbolische Darstellung
Symbolic Illustration
Illustration figurative
8
7
5
9
6
10
Preisgruppe
Price bracket
Catég.
de pr.
Pos. Nr.
Po
s.no.
Position
Art.-Nr.
Art.no.
Réf.
Beschreibung
Description
Désignation
