Русский
ВНИМАНИЕ!
Перед установкой и началом эксплуатации изделия внимательно ознакомьтесь с настоящим
«Руководством по эксплуатации» (далее - руководство).
В связи с постоянной работой по совершенствованию изделия в конструкцию могут быть внесены
изменения, не отраженные в данном руководстве, без снижения потребительских свойств изделия.
1 ОБЩИЕ УКАЗАНИЯ
Настоящее руководство распространяется на электроконвекторы настенные ТМ «RODA» серии
STANDARD ТУ У 29.7-14307771-009:2006 (далее – конвекторы).
Конвекторы предназначены для основного и дополнительного обогрева зданий и сооружений в
бытовых или аналогичных условиях.
Конвекторы предназначены для стационарной вертикальной установки на стене или на полу при
использовании комплекта опор, входящих в комплект поставки.
Конвекторы оснащены термостатом для установки и поддержания желаемой температуры в
помещении с функцией защиты помещения от замораживания (поддержание температуры в
помещении в пределах +5…+7°С), ступенчатым регулятором потребляемой мощности (или без него
для моделей 500 Вт и 1000 Вт), защитой от перегрева и при опрокидывании.
Режим работы – круглосуточный, без надзора.
При покупке конвектора требуйте проверки его работоспособности, соответствия комплекта поставки
разделу 3 настоящего руководства, отсутствия механических повреждений. Проверьте полноту и
правильность заполнения гарантийного талона, наличие чётких печатей продавца. Модель конвектора
должна соответствовать данным, указанным в гарантийном талоне. Гарантийный талон действителен
только при наличии правильно и разборчиво обозначенных данных продажи, чётких печатей фирмы
продавца.
После заполнения гарантийного талона запрещается вносить в него какие-либо исправления,
дополнения, удалять и переписывать данные, внесённые продавцом.
Сохраняйте кассовый чек, настоящее руководство, гарантийный талон и упаковку в течение
гарантийного срока эксплуатации конвектора. Утерянная документация, прилагаемая к конвектору при
продаже, не возобновляется.
ПОМНИТЕ, при несоблюдении вышеперечисленных рекомендаций, при наличии механических
повреждений, Вы теряете право на гарантийное обслуживание.

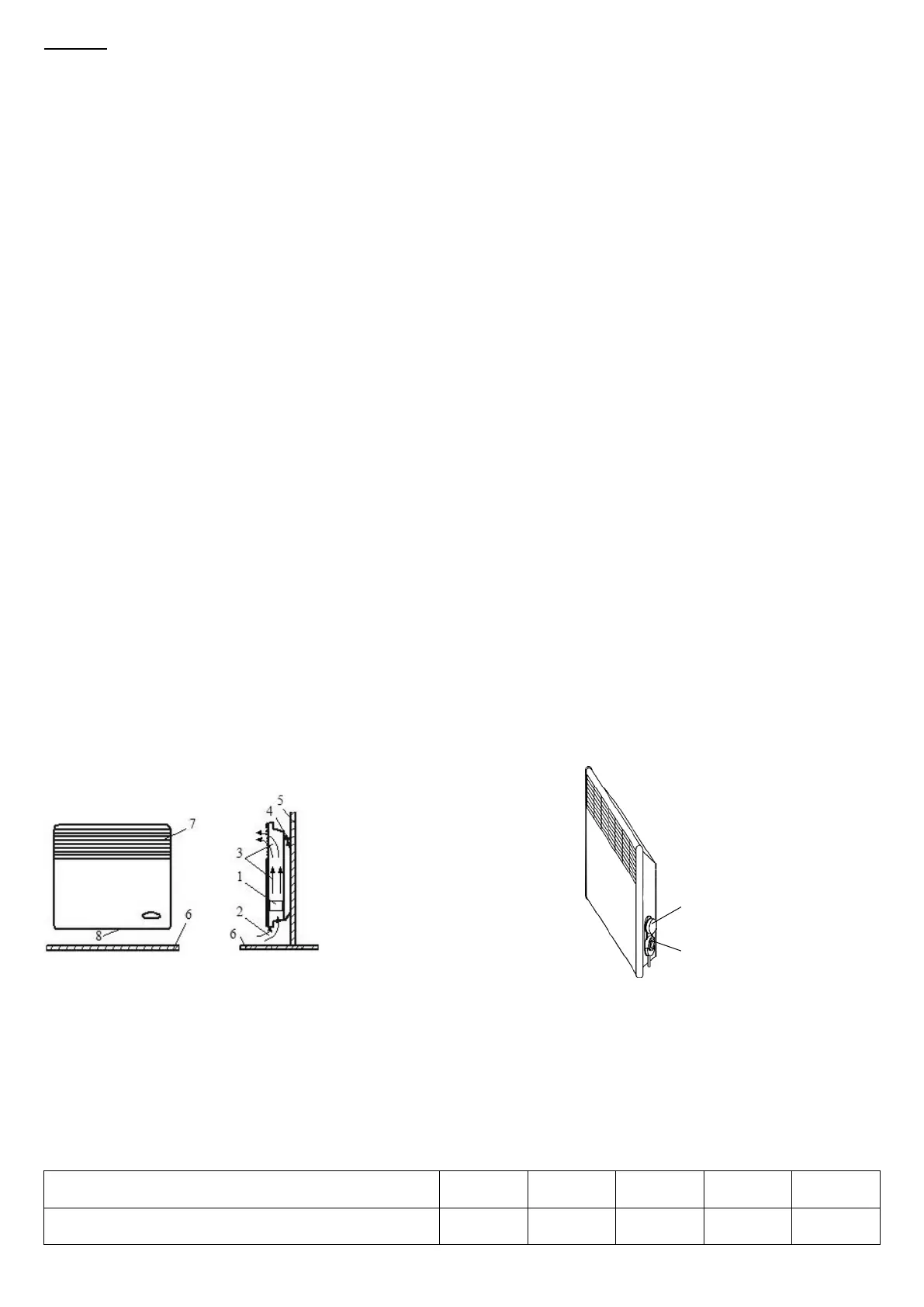

Принцип действия конвектора показан на рисунке 1.
Нагревательный элемент 1 нагревает холодный воздух 2, который поступает в конвектор через
отверстия в воздухозаборной решётке 8. Поток тёплого воздуха 3 за счёт естественной конвекции
поднимается вверх, выходит через отверстия в воздуховыпускной решётке 7 и нагревает воздух в
помещении.
1 – нагревательный элемент
2 – холодный воздух
3
– тёплый воздух
4
– кронштейн для установки
конвектора на стене
5
– стена
6
– пол
7– воздуховыпускная решётка
8 – воздухозаборная решётка
1
– ручка термостата
2
– клавиша выключателя
или клавиши
ступенчатого
регулятора мощности.
1
2
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питающей электросети, В 230±10;
Частота тока, Гц 50 ± 1;
Класс защиты от влажности IP20
Класс защиты от поражения электрическим током ІІ
Остальные технические данные приведены в таблице 1
Таблица 1
Номинальная потребляемая мощность, кВт 0,5 1,0 1,5 2,0 2,5
Номинальный потребляемый ток, А 2,1 4,3 6,5 8,7 10,8
