4 Caratteristiche tecniche
B75/SLP/30 B75/SLP/50
Potenza massima (Pm) 30W 50W
Tensione fornita a carico massimo (Vmp) 18.36V 18.36V
Massima corrente erogabile (Imp) 1.63A
2.72
Tensione a vuoto (Voc) 22.03V 22.03V
Grado di protezione IP65 IP63
Temperatura di esercizio
-40°C +80°C -40°C +80°C
Dimensioni 625x350x25 mm 685x515x25 mm
Peso 2,7 kg 4,05 kg

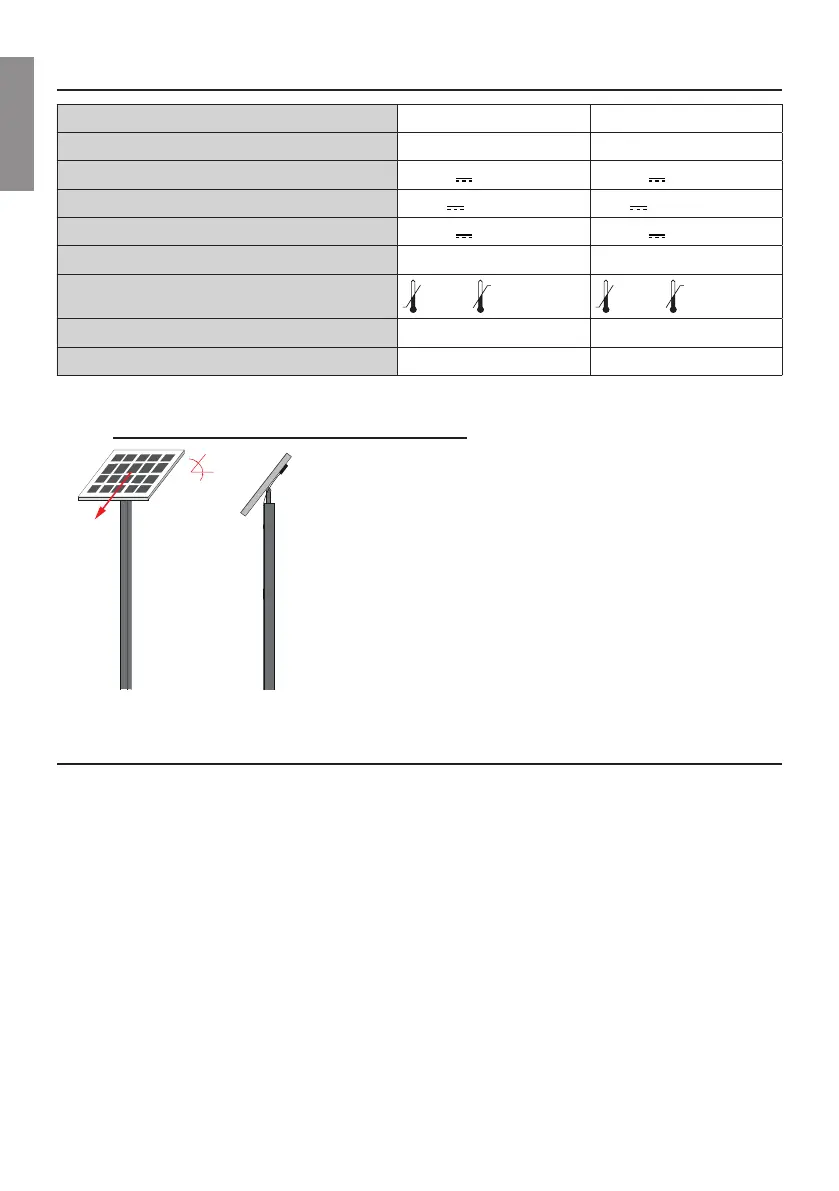

4.1 Orientazione dei pannelli fotovoltaici
SUD
40°
L’orientazione del pannello fotovoltaico deve essere fatta regolandone
l’inclinazione in modo che risulti di 40° rispetto al piano orizzontale; la
supercie del pannello deve essere rivolta verso sud.
5 Installazione e collegamenti
L'installazione deve essere effettuata esclusivamente da personale qualicato
che deve predisporre un adeguato sistema di ssaggio, prevedendo opportuni
supporti meccanici tali da rendere sicura l'installazione considerando le
sollecitazioni a cui può essere sottoposta, dovute a vento, agenti atmosferici
ecc.
Per quanto riguarda i collegamenti elettrici fare riferimento alle gure; usare un
cavo con doppio isolamento (vedi tabella cavi di collegamento consigliati); il
cavo scelto deve essere adeguato alla tipologia di installazione.
Il terminale positivo del pannello "+" deve essere collegato al morsetto "+" di
B71/PBX (morsetto 12 per PAN1; morsetto 14 per PAN2); il terminale "-" del
pannello deve essere collegato al morsetto "-" di B71/PBX (morsetto 11 per
PAN1; morsetto 13 per PAN2).
Vericare la giusta polarità ai capi dei cavi di collegamento prima di collegare a
B71/PBX; l'errata connessione causa un eccessivo passaggio di corrente e può
