Roger SMARTY Series - Mechanical Stop Adjustment

16
IT
Utilizzare i fermi meccanici interni al pistone come ulteriore
sicurezza di arresto alle battute meccaniche del cancello.
ATTENZIONE: i fermi meccanici sono allentati all’interno del pistone.
ANCHE SE NON UTILIZZATI VANNO SEMPRE FISSATI.
Le battute meccaniche del cancello in apertura e chiusura devono sempre
essere predisposte.
Per regolare i fermi meccanici è possibile agire dal basso, oppure:
• Togliere il tappo [A] e slare la copertura della vite di traino [B].
• Portare il cancello in posizione di massima apertura e regolare il fermo
meccanico in apertura [C], stringendo le viti come indicato in gura 2.
• Eseguire la stessa operazione anche in chiusura e regolare il fermo
meccanico in chiusura [D]
EN
Use the internal mechanical stops in the piston as a
supplementary safety measure in addition to the mechanical
stops of the gate.
WARNING: the mechanical stops have become loose inside the piston.
Even if not used, they must always be securely fastened.
Mechanical stops in the gate open and gate closed positions must always
be used.

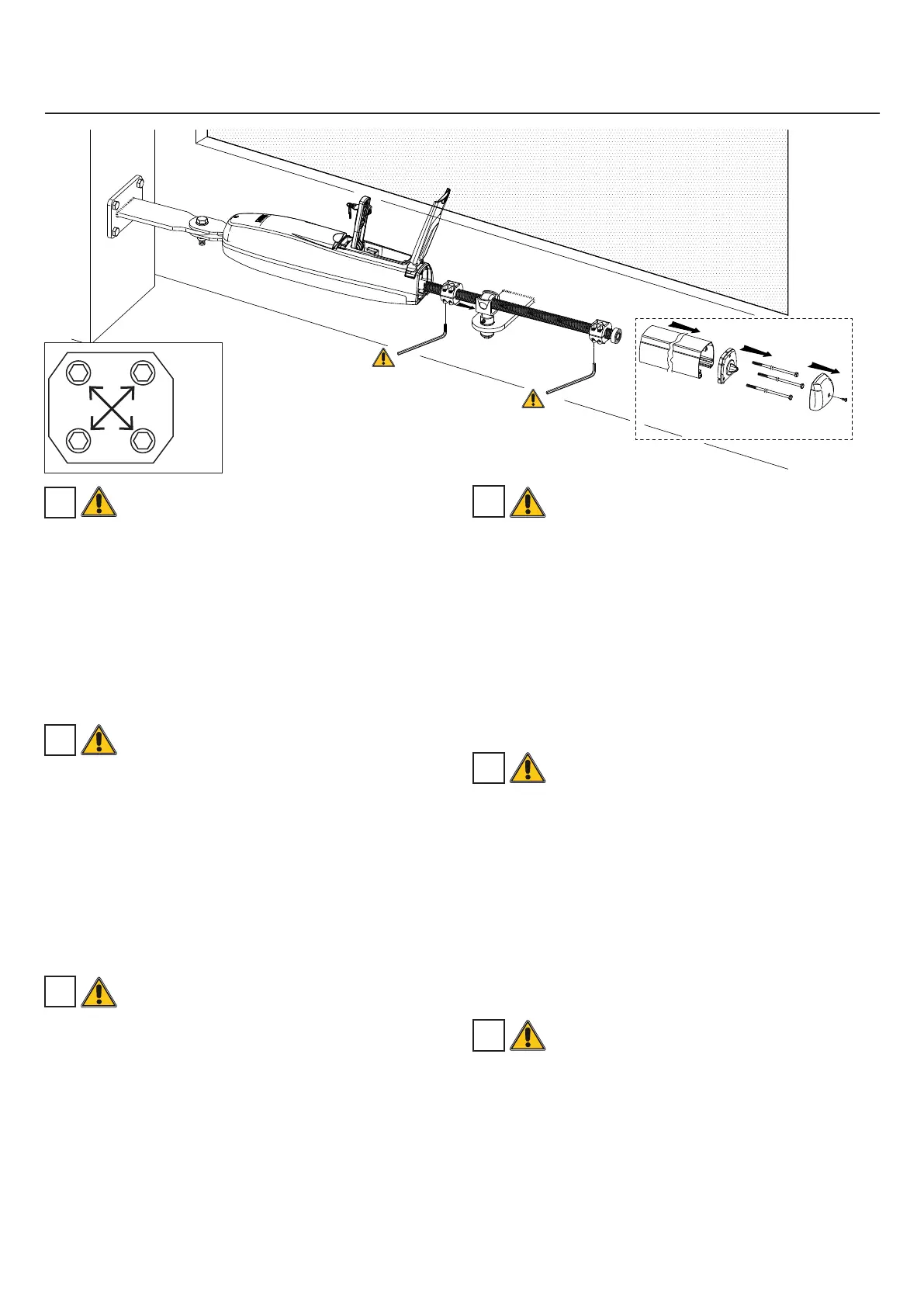

Adjust the mechanical stops from underneath, or:
• Remove the cap [A] and remove the drive screw cover [B].
• Move the gate into the fully open position and adjust the gate open me-
chanical stop [C], tightening the screws as shown in g. 2.
• Perform the same procedure in the gate closed position to adjust the gate
closed mechanical stop [D].
DE
Die mechanischen Feststeller im Inneren des Kolbens als
weiteren Sicherheitsstopp an den mechanischen
Anschlägen des Tors verwenden.
ACHTUNG: Die mechanischen Feststeller sind im Kolben locker.Auch
wenn sie nicht verwendet werden, müssen sie immer befestigt werden.
Die mechanischen Anschläge des Tors in Öffnung und Schließung müssen
immer angebracht werden.
Um die mechanischen Feststeller einzustellen, kann man von unten
vorgehen oder:
• Den Deckel [A] abnehmen und die Abdeckung [B] der Zugschraube abzie-
hen.
• Das Tor in maximal geöffnete Position bringen und den mechanischen
Feststeller in Öffnung [C] einstellen, indem man die Schrauben festzieht,
wie in Abb. 2 gezeigt.
• Beim Schließen ebenso vorgehen und den mechanischen Feststeller in
Schließung [D] einstellen.
Stringere con forza
Tighten strongly
Stringere con forza
Tighten strongly
A
B
C
D
Fig. 1
FR
Utiliser les fermoirs mécaniques intérieurs au piston
comme sécurité d’arrêt supplémentaire aux butées mécan-
iques du portail.
ATTENTION : les butées mécaniques sont desserrées à l’intérieur du
piston. Même si elles ne sont pas utilisées, elles doivent toujours être
xées.
Les butées mécaniques du portail en ouverture et en fermeture doivent
toujours être prédisposées.
Pour régler les fermoirs mécaniques, il est possible d’agir du bas, ou :
• Retirer le bouchon [A] et déler le couvercle [B] de la vis de traction.
• Porter le portail en position d’ouverture maximale et régler le fermoir mé-
canique en ouverture [C], en serrant les vis comme indiqué en g. 2.
• Effectuer la même opération en fermeture et régler le fermoir mécanique
en fermeture [D].
ES
Utilice los retenes mecánicos situados dentro del pistón
como elemento de seguridad adicional de los topes
mecánicos de la cancela.
ATENCIÓN: Los topes mecánicos están ojos dentro del pistón. Aunque
no se utilicen siempre tienen que jarse.
Siempre han de estar preinstalados los topes mecánicos de la cancela al
abrirse y al cerrarse.
Para ajustar los retenes mecánicos puede actuarse desde abajo, o:
• Quite el tapón [A] y extraiga la cobertura [B] del tornillo de arrastre.
• Coloque la cancela en la posición de apertura máxima y ajuste el retén
mecánico de la apertura [C], apretando los tornillos como se indica en la
g. 2.
• Efectúe la misma operación para el cierre y ajuste el retén mecánico del
cierre [D].
PT
Use os retentores mecânicos no interior do pistão como
sistema de segurança adicional para parar os batentes
mecânicos do portão.
ATENÇÃO: os batentes mecânicos estão frouxos no interior do pistão.
Mesmo quando não são utilizados, devem sempre ser xados.
Os batentes mecânicos do portão em abertura e em fecho devem sempre
ser predispostos.
Para ajustar os retentores mecânicos é possível atuar a partir de baixo, ou:
• Retire o tampão [A] e desene a cobertura [B] do parafuso de aciona-
mento.
• Leve o portão em posição de máxima abertura e ajuste o retentor mecâni-
co na abertura [C], apertando os parafusos conforme mostrado na g. 2.
• Faça o mesmo também no fecho e ajuste o retentor mecânico no fecho
[D].
9 REGOLAZIONE DEL FERMO MECCANICO • MECHANICAL STOPS ADJUSTMENT
• MECHANISCHE FESTSTELLVORRICHTUNGEN • ARRÊTS MÉCANIQUES • REGULACIÓN
TOPES MECÁNICOS • REGULAÇÃO SEGURANÇAS MECÂNICAS
1
42
3
Fig. 2
