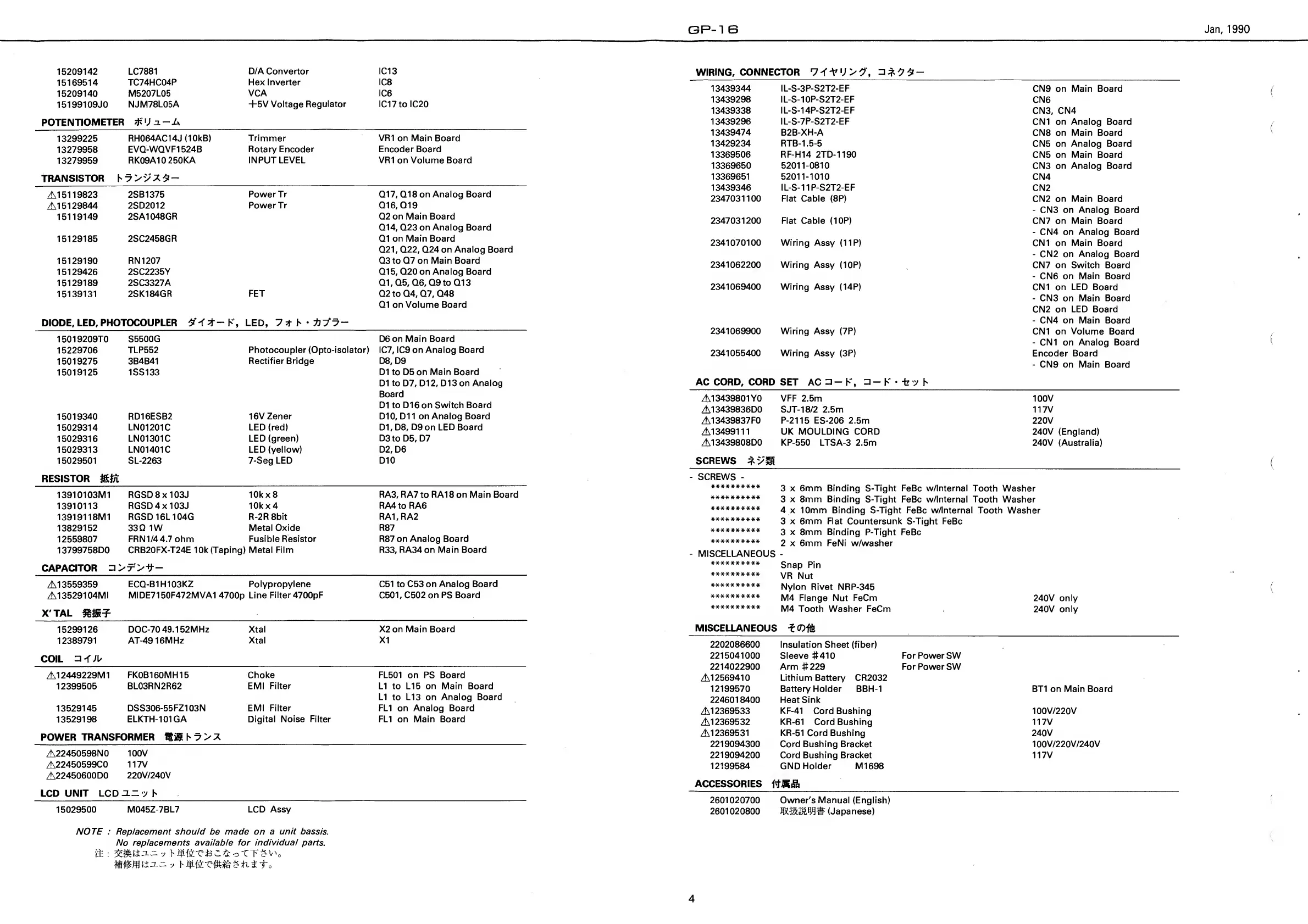

Page #4 background imageLoading...
Page #4 background image
GP-1
B
Jan,
1990
15209142 LC7881
D/A Convertor IC13
15169514
TC74HC04P
Hex Inverter
IC8
15209140
M5207L05
VCA IC6
15199109J0
NJM78L05A +5V Voltage
Regulator IC17
to
IC20
POTENTIOMETER
tf'Ja-.
A
13299225
RH064AC14J (10kB)
Trimmer VR1 on Main Board
13279958
EVQ-WQVF1 524B
Rotary Encoder Encoder Board
13279959
RK09A10
250KA INPUT LEVEL VR1 on Volume Board
TRANSISTOR
h
7
>
V
7
2
-
A1
51
19823
2SB1375
Power Tr
Q17,
Q18 on Analog Board
A1
51 29844
2SD2012
Power Tr
Q16,
Q19
15119149
2SA1048GR
Q2 on Main Board
Q14,
Q23 on Analog
Board
15129185
2SC2458GR Q1
on Main
Board
Q21, Q22,
Q24 on Analog Board
15129190
RN1207
Q3 to Q7 on Main Board
15129426 2SC2235Y
Q1
5,
Q20 on Analog Board
15129189
2SC3327A
Q1,Q5, Q6,
Q9 to Q13
15139131
2SK184GR
FET Q2
to
Q4, Q7,
Q48
Q1 on Volume Board
DIODE, LED,
PHOTOCOUPLER
K
,
LED,
7* h
*7°7-
15019209T0 S5500G
D6 on Main Board
15229706 TLP552
Photocoupler
(Opto-isolator) IC7, IC9 on Analog Board
15019275 3B4B41
Rectifier Bridge D8, D9
15019125 1
SSI
33
D1 to D5 on Main Board
D1 to D7, D12, D13 on Analog
Board
D1 to
D16on Switch Board
15019340 RD16ESB2
16V Zener D10, D1 1
on Analog Board
15029314
LN01201C LED
(red) D1
,
D8, D9 on LED Board
15029316
LN01301C LED
(green) D3 to D5, D7
15029313
LN01401C
LED (yellow) D2, D6
15029501 SL-2263
7-Seg
LED D10
RESISTOR
Hm.
13910103M1 RGSD 8
x 103J
10kx8
RA3, RA7
to
RA18 on Main Board
13910113
RGSD4x 103J
10kx4
RA4 to RA6
139191
18M1 RGSD16L104G
R-2R
8bit RA1
,
RA2
13829152 33
Q 1W
Metal
Oxide R87
12559807
FRN1/44.7
ohm Fusible Resistor
R87 on Analog Board
1
3799758D0
CRB20FX-T24E 10k
(Taping)
Metal
Film R33,
RA34 on Main
Board
CAPACITOR
A1
3559359
ECQ-B1H103KZ
Polypropylene
C51
to
C53
on Analog Board
A1
35291
04MI
MIDE71 50F472MVA1
4700p
Line
Filter
4700pF
C501, C502
on PS Board
X'TAL
ftM?
15299126 DOC-70
49.152MHz
Xtal X2
on Main Board
12389791 AT-49
16MHz Xtal
XI
coil
A12449229M1
FK0B160MH15 Choke
FL501 on PS Board
12399505
BL03RN2R62
EMI Filter
LI to LI 5
on Main Board
LI
to
L13 on Analog Board
13529145
DSS306-55FZ1 03N
EMI
Filter FL1 on Analog Board
13529198
ELKTH-101GA Digital
Noise
Filter FL1 on Main Board
POWER
TRANSFORMER
h 7
>
7
A22450598N0
100V
A22450599C0
117V
A22450600D0
220V/240V
LCD UNIT LCD
JL~
y h
15029500
M045Z-7BL7 LCD Assy
WIRING,
CONNECTOR
7<-\'
l
J>7",
=3*7£-
13439344 IL-S-3P-S2T2-EF
CN9 on Main Board
13439298
IL-S-10P-S2T2-EF
CN6
13439338
IL-S-14P-S2T2-EF
CN3,
CN4
13439296 IL-S-7P-S2T2-EF
CN1
on Analog Board
13439474 B2B-XH-A
CN8 on Main Board
13429234 RTB-1.5-5
CN5
on Analog Board
13369506 RF-H14 2TD-1190
CN5
on Main Board
13369650
52011-0810
CN3 on Analog Board
13369651
52011-1010
CN4
13439346 IL-S-1 1 P-S2T2-EF
CN2
2347031100 Flat Cable (8P)
CN2 on Main Board
-
CN3 on Analog Board
2347031200
Flat Cable
(10P)
CN7
on Main
Board
-
CN4
on Analog
Board
2341070100 Wiring Assy (IIP)
CN1 on Main Board
-
CN2 on Analog Board
2341062200
Wiring Assy (10P)
CN7 on Switch Board
-
CN6
on Main
Board
2341069400 Wiring Assy (14P)
CN1 on LED Board
-
CN3 on Main Board
CN2 on LED Board
-
CN4
on
Main Board
2341069900
Wiring Assy (7P)
CN1 on Volume Board
-
CN1 on Analog Board
2341055400 Wiring Assy (3P)
Encoder Board
-
CN9 on Main Board
AC CORD,
CORD SET
AC
=l-
K,
K
A1
3439801
Y0
VFF 2.5m
100V
A1
3439836DO SJT-18/2 2.5m 117V
A
1
3439837F0 P-2115
ES-206
2.5m
220V
A1
34991 11 UK MOULDING CORD
240V (England)
A
13439808
DO KP-550 LTSA-3 2.5m 240V (Australia)
SCREWS
-
SCREWS
-
**********
3 x
6mm Binding S-Tight
FeBc
w/lnternal Tooth
Washer
**********
3
x 8mm
Binding
S-Tight FeBc w/lnternal Tooth Washer
**********
4
x 10mm Binding S-Tight
FeBc
w/lnternal
Tooth Washer
**********
3
x 6mm Flat Countersunk
S-Tight FeBc
**********
3
x 8mm Binding
P-Tight FeBc
**********
2 x
6mm FeNi w/washer
-
MISCELLANEOUS
-
**********
Snap Pin
**********
VR Nut
**********
Nylon Rivet
NRP-345
**********
M4 Flange Nut FeCm 240V only
**********
M4 Tooth
Washer FeCm 240V only
MISCELLANEOUS
2202086600 Insulation Sheet (fiber)
2215041000 Sleeve
#410
For Power SW
2214022900
Arm
#229
For Power SW
A1
2569410
Lithium Battery CR2032
12199570
Battery Holder BBH-1 BT1 on Main Board
2246018400 Heat Sink
A1
2369533
KF-41 Cord Bushing 1
00V/220V
A1
2369532 KR-61 Cord Bushing
117V
A1
2369531 KR-51 Cord Bushing 240V
2219094300 Cord Bushing Bracket 1 00V/220V/240V
2219094200
Cord
Bushing Bracket
117V
12199584 GND Holder M1698
ACCESSORIES
2601020700 Owner's Manual (English)
2601020800
mRUW^
(Japanese)
NOTE : Replacement should be made on
a unit bassis.
No replacements available
for individual parts.
4
