Roland TD-8 - Location of Controls パネル配置図; Location of Controls Parts List パネル配置図パーツリスト; Exploded View Partslist 分解図パーツリスト; Exploded View Screw Partslist 分解図ネジパーツリスト

TD-8 Sep. 1999
2
Exploded View partslist
/ 分解図パーツリスト
[Part]
NO. PART CODE
/品番
PART NAME
/品名
DESCRIPTION
/ 規格名
q 01894534 TOP CASE
w 01907801 MASK COVER
e 01894545 RUBBER SW
r 71346378 PANEL BOARD ASSY
t 01907878 INSULATING SHEET PANEL
y 01907867 SHIELD SHEET PANEL
u 01895789 BOTTOM COVER
i 01344967 FOOT
o 71346390 JACK BOARD ASSY
!0 71346323 MAIN BOARD ASSY (EXG)
!1 71450289 SHIELD SHEET ASSY
!2 01896145 LCD RCM6038T-1A(W/FLAT CABLE)
!3 71346389 VOLUME BOARD ASSY
!4 22480260 P R-KNOB MF BLK/LCG
!5 01784401 SEESAW SWITCH SDDJE1-A-2 10A/250VAC
!6 22360712 CORD HOOK 236-712
!7 01895801 DISPLAY COVER
!8 22485295 D S-KNOB S BLK/LCG
!9 22485303 D R-KNOB L BLK 248-303
@0 01906089 PWB SPACER DLSP-1-18M-01
Exploded View screw partslist
/ 分解図ネジパーツリスト
[Screw]
NO. PART CODE
/品番
PART NAME
/品名
DESCRIPTION
/ 規格名
A 40011278 SCREW M3 × 8 BINDING P-TITE FE ZC
B 40011101 SCREW M3 × 8 BINDING TAPTITE B FE BZC
C 40237101 SCREW M3 × 8 DOUBLE SEMS FE BZC
D 40012312 SCREW M3 × 12 BINDING TAPTITE B FE BZC
E 40233012 SCREW M2.6 × 8 BINDING TAPTITE FEBZC
F 40016589 NYLON RIVET NRP-335
G 40238145 SCREW M5 × 12 TRUSS BZC
NOTE : The parts marked have safety-related characteristics. Use only listed parts for replacement.
The parts marked # are new (initial parts).
注意
:
の付いた部品は安全上特別な規格でつくられた部品です。交換の際は指定された部品番号以外の部品
は使用しないでください。
# マークの付いた部品は新規部品です。
Location of controls parts list
/ パネル配置図パーツリスト
Note1 : The parts marked # are new ( initial parts).
注意 1 : ＃マークの付いた部品は新規部品です。
NO. PART CODE
/品番
PART NAME
/品名
DESCRIPTION
/ 規格名
Q’TY
/数
q 01342534 LED 7 SEGMENT SL-9351S 1
w 01896145 # LCD RCM6038T-1A 1
e 01895801 # DISPLAY COVER 1
r 22485303 D R-KNOB L BLK 248-303 1
t 01013223 ROTARY ENCODER EVQ VEM F01 24B 1
y 22480260 P R-KNOB MF BLK/LCG 3
u 00896767 14M/M ROTARY POTENTIOMETER RK14K12C 10KA X2 L=20 3
i 22485295 D S-KNOB S BLK/LCG 4
o 00671589 30M/M SLIDE POTENTIOMETER EWANFXX10B14 4
!0 01907801 # MASK COVER 1
!1 01891690 LED TLGU1002(KL TPX1) 2
!2 01457167 LED (RED) LNJ208R8ARA (CHIP) 1
!3 01897190 # LED TLOU1002 (ORANGE) 11
!4 01894545 # RUBBER SW 1
!5 01784401 SEESAW SWITCH SDDJE1-A-2 10A/250VAC 1
!6 13429825 MIDI CONNECTOR YKF51-5054 2PZ 1
!7 13449284 6.5MM JACK HLJ7001-01-3010 15
!8 13449283 6.5MM JACK HLJ7101-01-3010 2
!9 13449720 DC JACK HEC2305-01-250 1
@0 22360712 CORD HOOK 236-712 1
@1 13449258 6.5MM JACK HLJ4306-01-3080 1

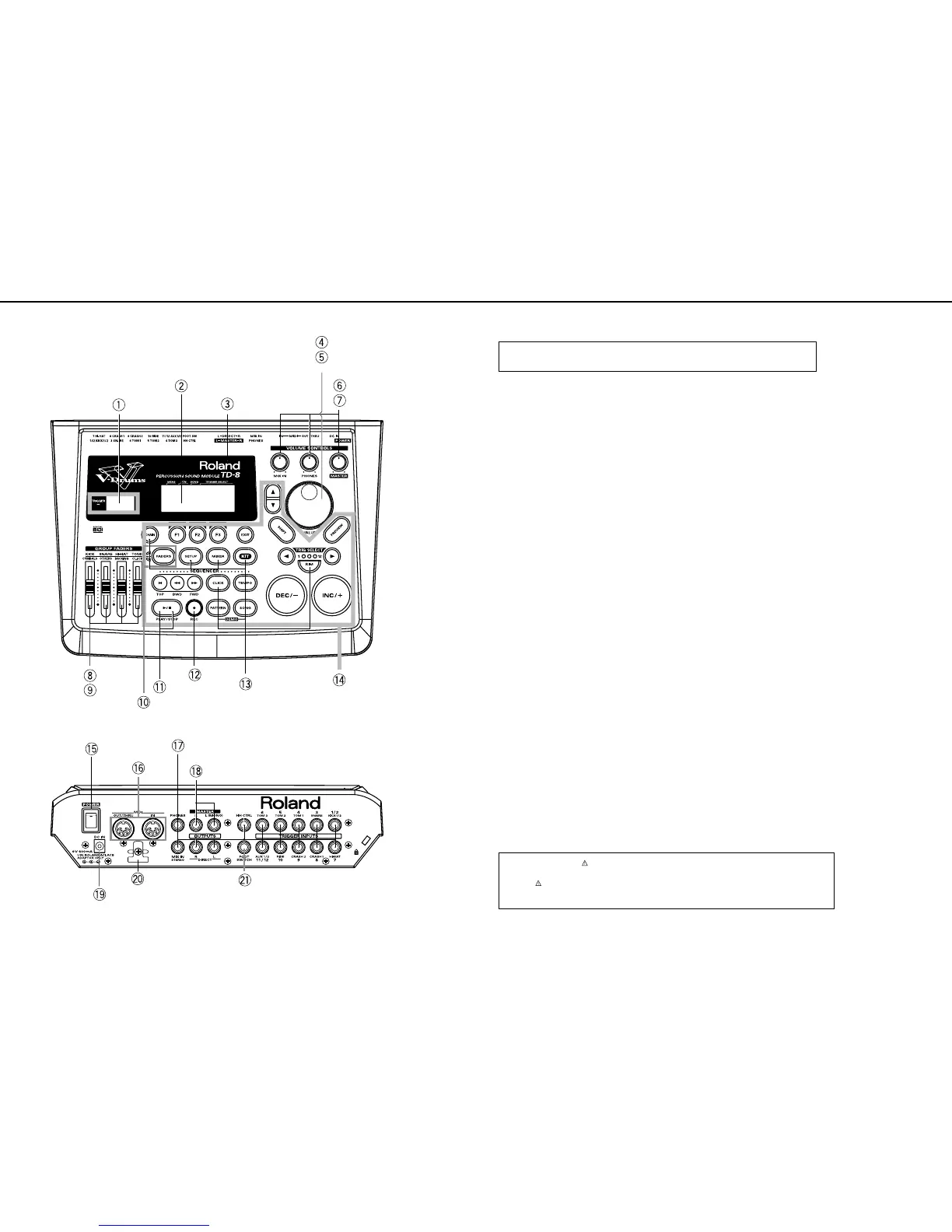

Location of controls
/ パネル配置図
