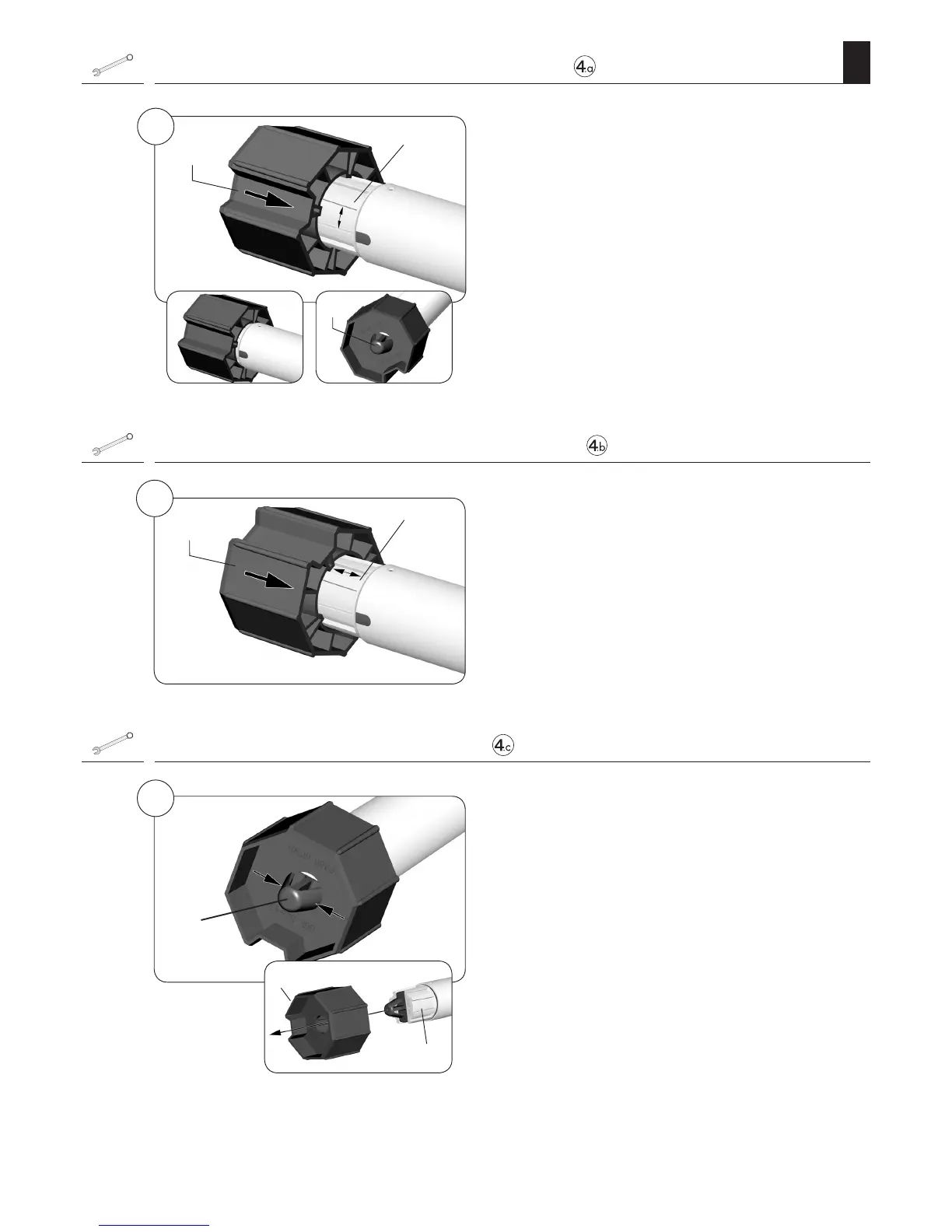

Montage des Mitnehmers mit Freilauf (Abbildung ) *
1.
WICHTIG
Soll der Rohrmotor mit der automatischen Endpunkteinstellung und mit
der Hinderniserkennung arbeiten, müssen Sie den Mitnehmer (8) mit
Freilauf montieren.
Schieben Sie den Mitnehmer (8) so auf den Abtriebsadapter (19), dass
er Freilauf hat und hinter dem Rastbügel (7) einrastet.
Im Freilauf lässt sich der Mitnehmer (8) leicht hin- und herdrehen.
Montage des Mitnehmers ohne Freilauf (Abbildung )
1.
Schieben Sie den Mitnehmer (8) so auf den Abtriebsadapter (19), dass
er keinen Freilauf hat und hinter dem Rastbügel (7) einrastet.
HINWEIS
◆ Wird der Mitnehmer (8) ohne Freilauf montiert, arbeitet der Rohr-
motor ohne Hinderniserkennung und ohne automatische Endpunkt-
erkennung.
◆ Das Montieren des Mitnehmers (8) ohne Freilauf kann notwendig sein,
um bei Rollläden mit sehr geringem Eigengewicht oder bei schlecht
fallenden Rollläden ein vorzeitiges Abschalten zu vermeiden
* = Auslieferungszustand
Drücken Sie die Seitenteile des Rastbügels (7) zusammen und ziehen
die den Mitnehmer (8) vom Abtriebsadapter (19) ab.
