HINWEIS
Die folgenden Einbauhinweise gelten für Standardeinbausituationen in Verbindung
mit RADEMACHER-Rohrmotoren und -Zubehör.
Der Antriebskopf (12) des Motors kann auf der rechten oder der linken Seite des
Rollladenkastens eingebaut werden. In dieser Anleitung ist der Einbau für die rechte
Seite dargestellt.

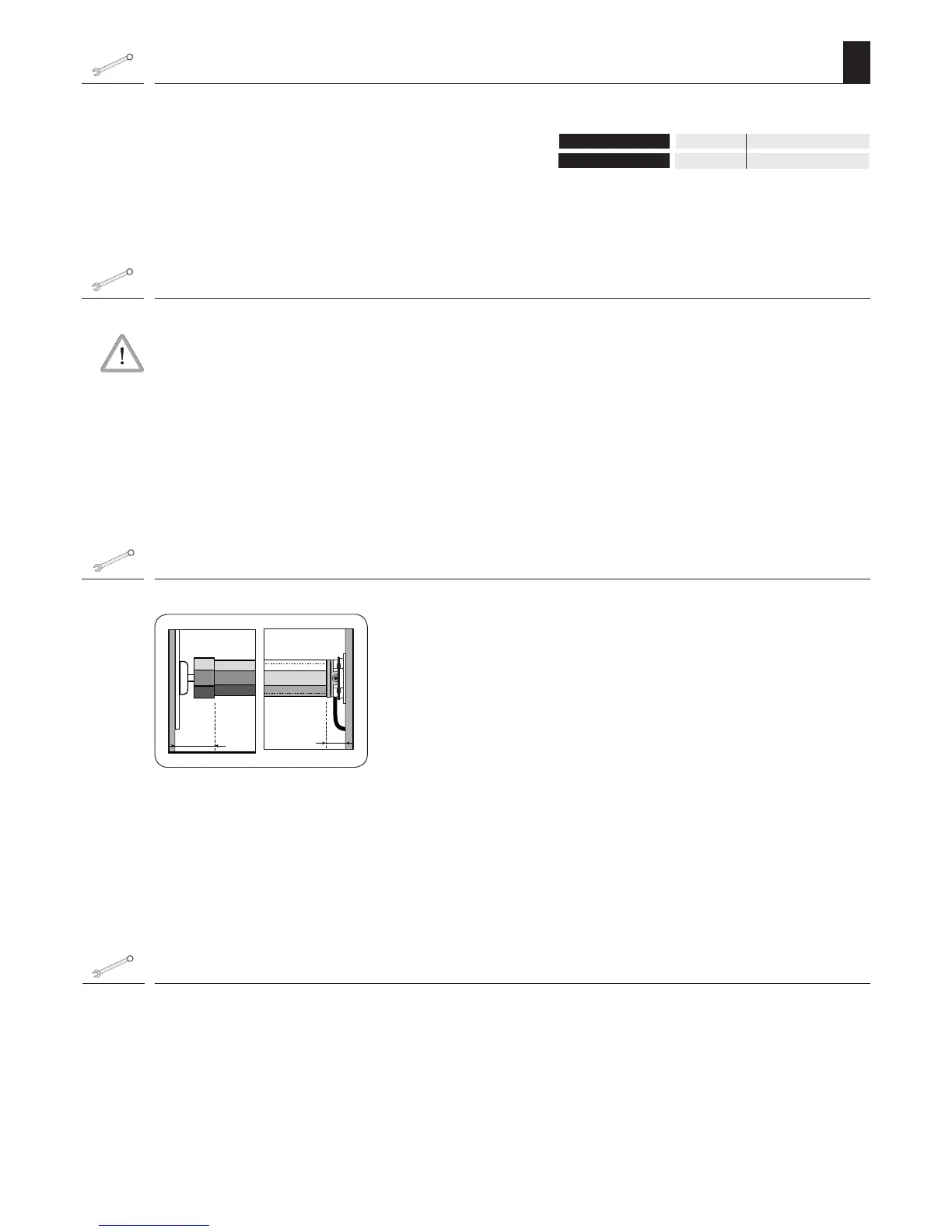

Einbau des Rohrmotors
Notwendige Mindestbreite des Rollladenkastens:
Rohrmotortyp: Small Medium
Mindestbreite ca.: 56 cm 67 cm
Montieren der Lager (Abbildung
)
2.
Achten Sie auf den waagerechten Einbau der Lager. Ein schief auf-
gewickelter Rollladen kann den Antrieb blockieren und zerstören.
1. WICHTIG
Im eingebauten Zustand muss der aufgewickelte Rollladen senkrecht in die Führungs-
schiene des Fensters einlaufen.
Befestigen Sie die Lager je nach Lagertyp und bauseitigen Gegeben-
heiten.
Montieren Sie das Antriebslager (13) so, dass die Setztaste (11) später gut zugänglich
ist und das Motorkabel ohne Knick verlegt werden kann.
2.
Länge der Wickelwelle ermitteln (Abbildung
)
Messen Sie den Wandabstand von Antriebs (13) - und Gegenlager (1)
wie dargestellt.
3.
B = Gegenlager/Walzenkapsel
C = Antriebslager/Motor
1.
Messen Sie den Rollladenkasten aus und ermitteln Sie die nötige
Wellenlänge (L).
Länge der Wickelwelle: L = A - (B + C)
Die Wickelwelle (5) auf das nötige Maß kürzen.
Sägen Sie die Welle mit einer Eisensäge rechtwinklig auf Maß. Entgraten Sie die Welle
innen und außen mit einer Feile.
1. Bestimmen Sie zuerst die Position von Antriebs (13) - und Gegenlager
(1) im Rollladenkasten.
Wickeln Sie den Rollladenpanzer vollständig auf die Wickelwelle und messen Sie den
Durchmesser D. Siehe Abbildung
zur Bestimmung der Position der Lagermitte
zur Führungsschiene.
Montage/Demontage des Adapters (Abbildung
)
1. Montage des Adapters (10)
Schieben Sie den Adapter (10) über den Limitring (18) am Antriebskopf
bis er einrastet. Achten Sie dabei auf die richtige Lage der Nut im
Adapter (10).
2. Demontage des Adapters (10)
Drücken Sie beide Haltefedern am Limitring (18) nach unten und
ziehen Sie den Adapter (10) vom Limitring (18) ab.
