Servicearbeiten - Kontrolle der Ventilplatten
Um volle Funktionsfähigkeit der Entlüftungspumpe zu gewährlei-
sten, müssen die Ventilplatten jährlich auf Verschmutzung und
Beschädigung kontrolliert werden.
- Ventilplattengehäuse ausbauen.
- Einlaß- und Auslaßventilplatten auf Verschmutzungen und
Beschädigungen kontrollieren.
- Prüfen der Ventilplatten nach der Neumontage:

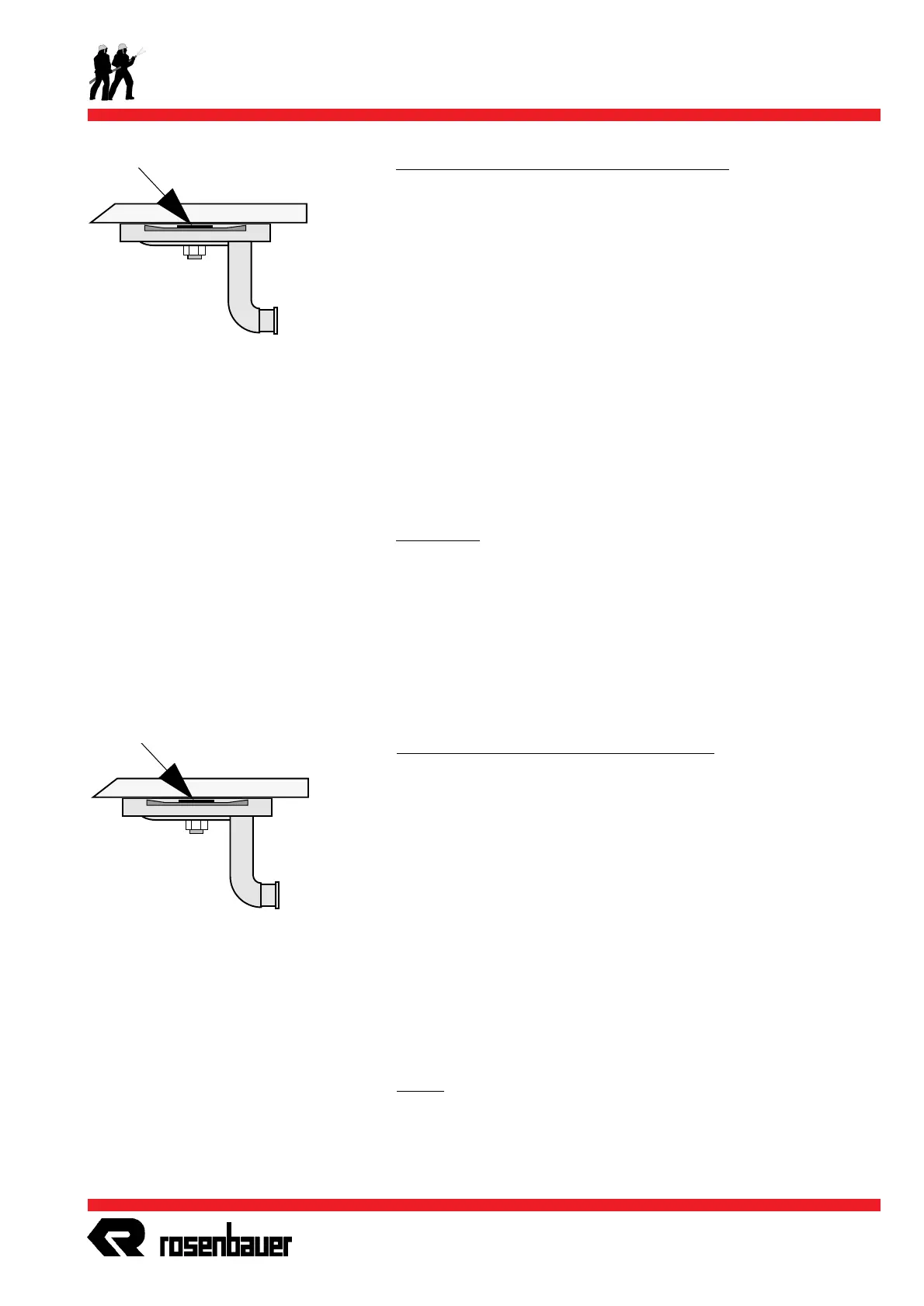

◊ Stahllineal über das Ventilplattengehäuse legen und so fest
andrücken, bis das Lineal auf beiden Seiten des Gehäuses
anliegt. Dann muß zwischen Lineal und Befestigungsteil in
der Mitte ein Spalt sein.
Wartung
Maintenance
V-Belt
Check V-belt carefully for signs of mechanical damage at least
once a year.
Avoid contact between V-belt and any kind of lubricant.
Spalt
Spalt
Gap
Service procedures - Check of valve plates
To guarantee the full function of the priming pump, the valve plates
must be checked for damages at regular intervals.
- Remove cylinder heads (valve covers).
- Check valve plates for damages.
- Check valve plate tension after renew:
◊
Place ruler on top of the cover as shown in picture and press
it against the cover. There must be a small gap between ruler
and screw in the center of valve.
Keilriemen
Der Keilriemen ist 1 x jährlich auf mechanische Schäden zu prüfen.
Verschmutzung des Keilriemens durch Öl oder Fett ist unbedingt
zu vermeiden.
