TX11 Gebruiksaanwijzing _Operating instructions − UTD.164.06-2012.00_DE_EN

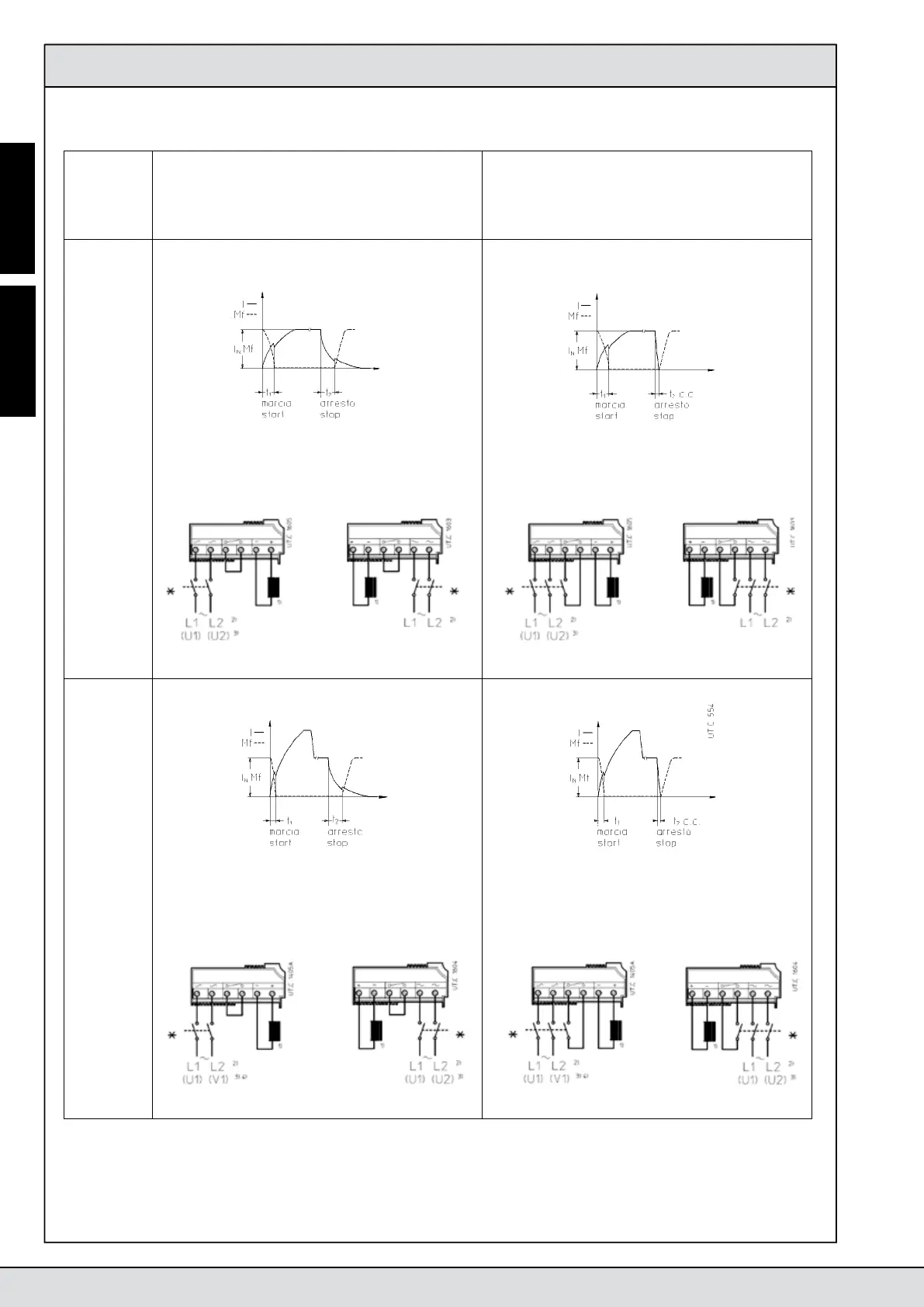

Afb. 5. Aansluiting gelijkrichter (rem) Fig. 5. Rectifi er connection (brake)
Gelijkrichter (kleur blauw):
Rectifi er (blue colour):
RN1
Gelijkrichter (kleur grijs):
Rectifi er (grey colour):
RD1
Gelijkrichter (kleur blauw):
Rectifi er (blue colour):
RN1
Gelijkrichter (kleur grijs):
Rectifi er (grey colour):
RD1
Gelijkrichter (kleur grijs):
Rectifi er (grey colour):
RM1, RM2
Gelijkrichter (kleur rood):
Rectifi er (red colour):
RR1, RR4, RR5, RR8
Gelijkrichter (kleur grijs):
Rectifi er (grey colour):
RM1, RM2
Gelijkrichter (kleur rood):
Rectifi er (red colour):
RR1, RR4, RR5, RR8
Normale
ontgren-
deling
Standard
release
Snelle
ontgren-
deling
Quick
release
Normale remming
Standard braking
t
2
Snelle remming
Quick braking
t
2
d.c.
* De schakelcontacten voor de voeding van de rem en voor de voeding van de
motor moeten parallel werken; de contacten moeten geschikt zijn voor het openen
van heel sterk inductieve belastingen.
1) Remspoel al bij levering aangesloten op de gelijkrichter.
2) Aparte voeding.
3) Motorklemmenbord; verbinding niet mogelijk voor gelijkrichter RR5.
4) De motorverbinding wordt (U1) (U2) voor nominale voedingsspanning  500 V.
* Brake supply contactor should work in parallel with motor supply contactor; the
contacts should be suitable to open very inductive loads.
1) Brake coil supplied already connected to rectifi er.
2) Separate supply.
3) Motor terminal block; not possible connection for rectifi er RR5.
4) For nominal supply voltage  500 V the connected motor terminals become (U1) (U2).
Gelijkrichter (rem HBZ, HBV, HBVM) - Rectifi er (brake HBZ, HBV, HBVM)
