Rotel C8 - Page 6

6
C8 / C8+ Eight Channel Power Ampliers

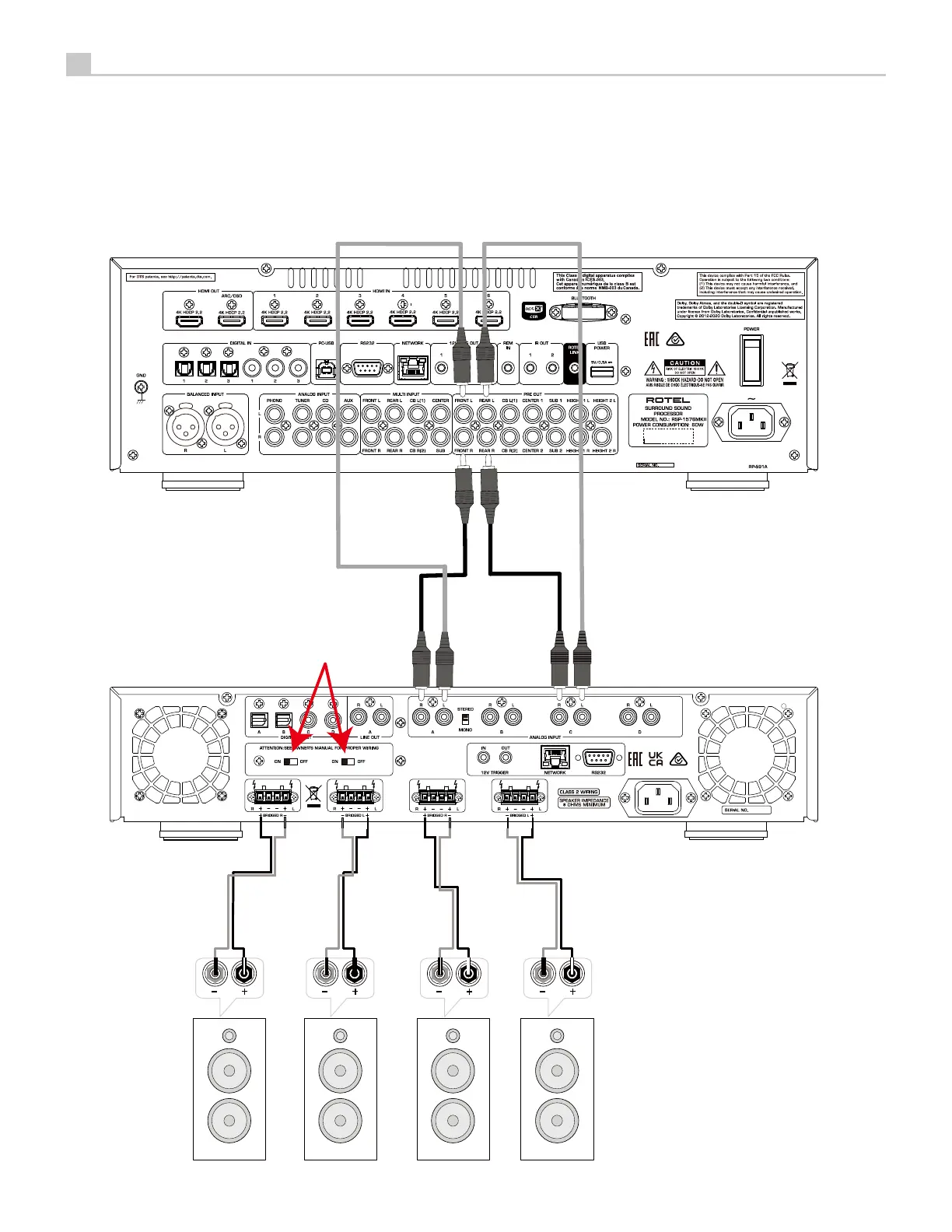

Figure 3: Bridged Connection Illustration
Schéma de raccordement pontée
Abbildung der gebrückten Verbindung
Ilustración del Conexionado en puente
Overbrugde Aansluiten Afbeelding
Collegamento a ponte
Överbryggad Anslutningar
Подсоединение мостового -пример
ZONE 1
ZONE 2
ZONE 3
ZONE 4
RP-601D
BRIDGED ZONE 1&2 BRIDGED ZONE 3&4
PUSH
PUSH
ON
OFF
Rotel RSP-1576MKII
Rotel C8+
Move the BRIDGE slide
switches to the ON position.
