Rotex RKRTW - Installation du RKRTW

RKRTW
Thermostat d’ambiance
4PW50082-1
Manuel d'installation
3
2. Installation du RKRTW
Le thermostat RKRTW se monte au mur, avec les vis et chevilles
fournies. Se reporter à la figure 1.
Le câblage vers le système intérieur (non fourni) doit être prévu
à l’avance en tenant compte des suggestions de l’emplacement
d’installation idéal. Se reporter à la figure 2.

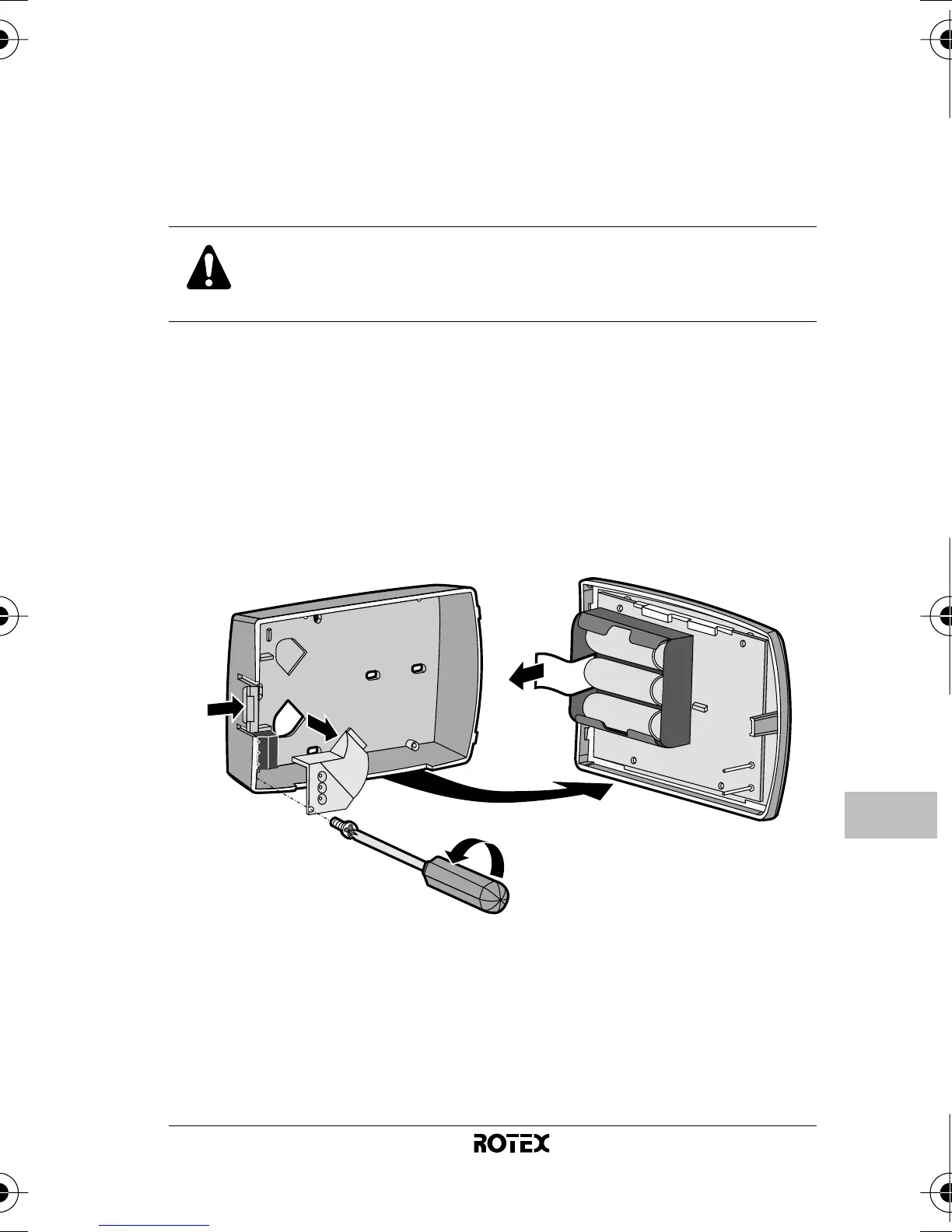

1 A la gauche du thermostat, pousser délicatement sur le
couvercle.
2 Retirer le couvercle avant en le tirant vers soi.
3 Dévisser la vis de l’attache-câble dans le coin inférieur
gauche de la partie arrière du thermostat et déposer la
protection du câble transparent.
4 Déposer l’isolant des piles.
5 Percer les trous dans le mur en tenant compte des
dimensions du thermostat et en insérant les chevilles
fournies dans les trous.
Se reporter à la figure 3 (unité de mesure: mm).
Avant d'accéder aux dispositifs de raccordement,
tous les circuits d'alimentation doivent être mis hors
circuit.
3
3
2
1
4
3
