RKRTW
Raumthermostat
4PW50082-1
Installationsanleitung
3
2. RKRTW installieren
Der Thermostat RKRTW wird mit den mitgelieferten Schrauben
und Dübeln an der Wand angebracht. Siehe Abbildung 1.
Der Anschluss an das Innensystem (bauseitig) sollte rechtzeitig
vorgesehen werden, damit die Vorschläge für den optimalen
Installationsort berücksichtigt werden können. Siehe
Abbildung 2.
1

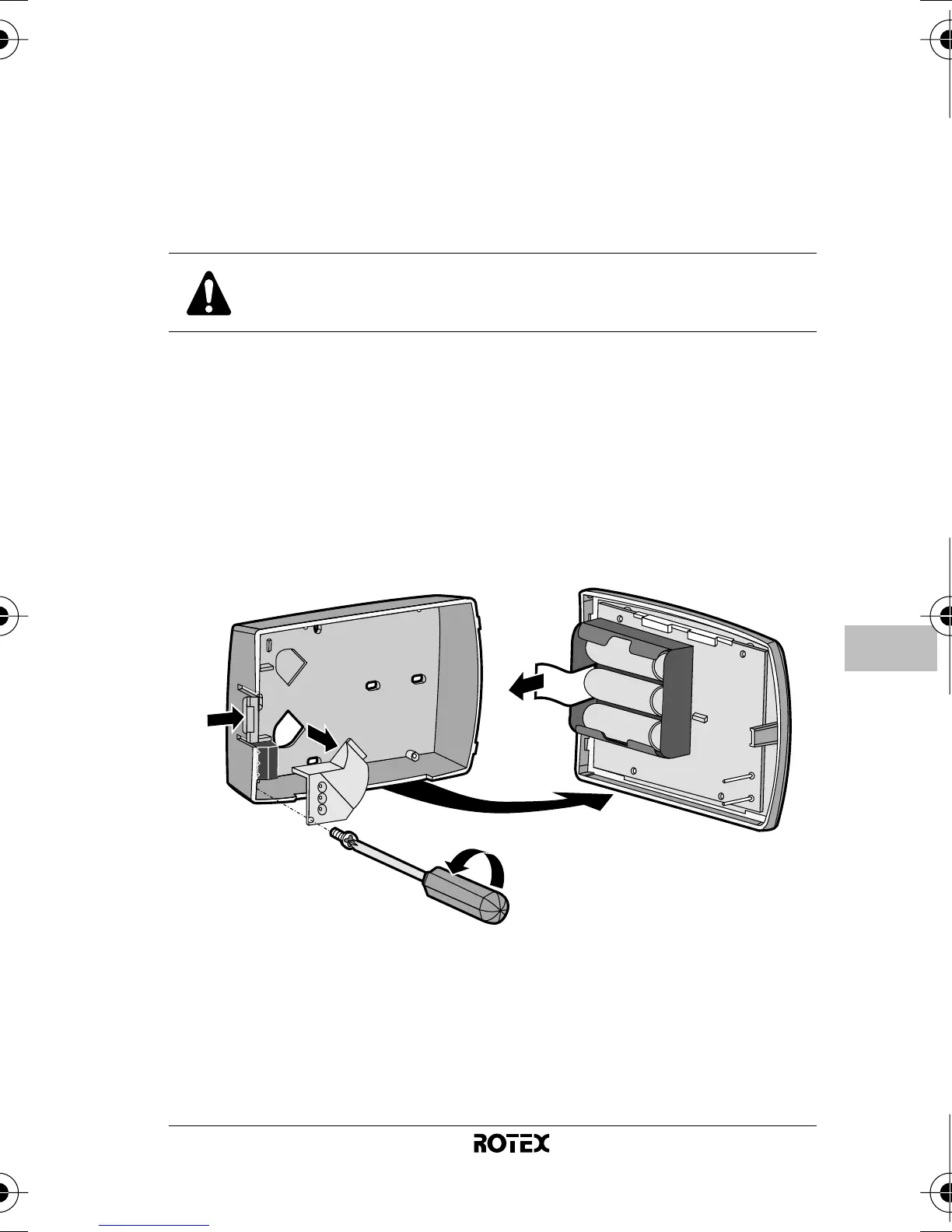

Am Thermostat links vorsichtig auf die Abdeckung drücken.
2
Die Frontabdeckung zum eigenen Körper hin ziehen und
abnehmen.
3
In der unteren linken Ecke des hinteren Teils des Thermo-
stats die Schraube des Kabelhalters lösen und den
transparenten Kabelschutz entfernen.
4
Die Batterie-Isolierung entfernen.
5
Löcher in die Wand bohren mit Abständen gemäß der
Abmessungen des Thermostats. Dann die mitgelieferten
Dübel in die Löcher stecken.
Siehe Abbildung 3 (Maßeinheit: mm).
Bevor Sie Zugriff auf die Anschlüsse erhalten, muss
die gesamte Stromzufuhr unterbrochen werden.
3
3
2
1
4
3
