Installationsanleitung
4
RKRTW
Raumthermostat
4PW50082-1
6

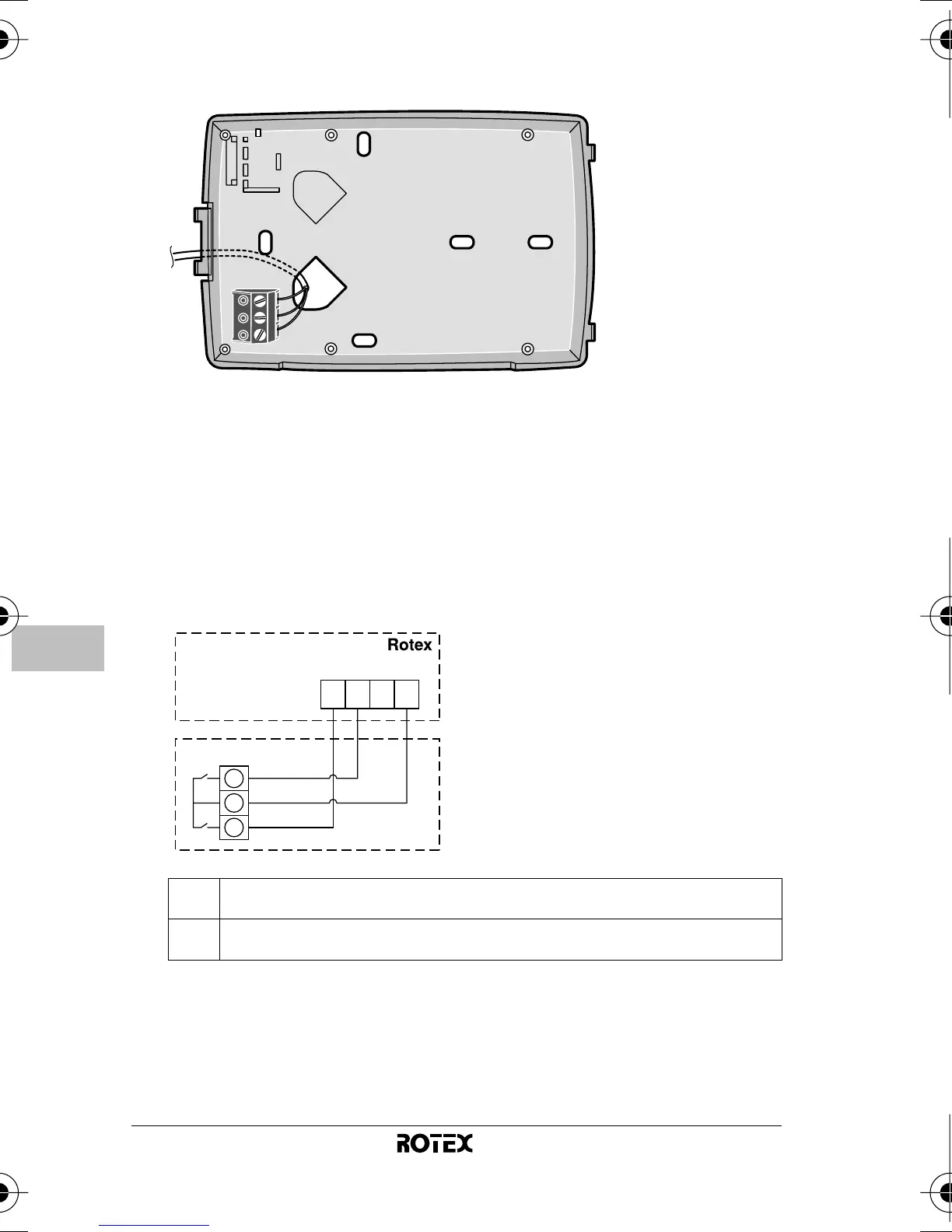

Das Kabel zur Inneneinheit oder zum motorisierten Ventil
durch die Rückwand des Thermostats führen.
7
Je nach Anwendung die dazu erforderlichen Anschlüsse
herstellen.
7a
Bei Anschluss an der Inneneinheit schließen Sie die
Inneneinheit und den Thermostat so an, wie nachfolgend
gezeigt.
Bei Anwendungen, bei denen nur geheizt wird, bleiben die
Anschlüsse 17-C bzw. 2-C frei.
Benutzen Sie Kabel in der Stärke 0,75~1,50 mm
2
.
RKHB(H/X)008
RKHB(H/X)016
H Heizen
C Kühlen (Cooling)
1234
HCLN
H
C
com
RKRTW
X1M
X2M
1O_IM_4PW50082-1.book Page 4 Monday, October 20, 2008 9:15 AM
