RKRTW
Raumthermostat
4PW50082-1
Installationsanleitung
5
7b

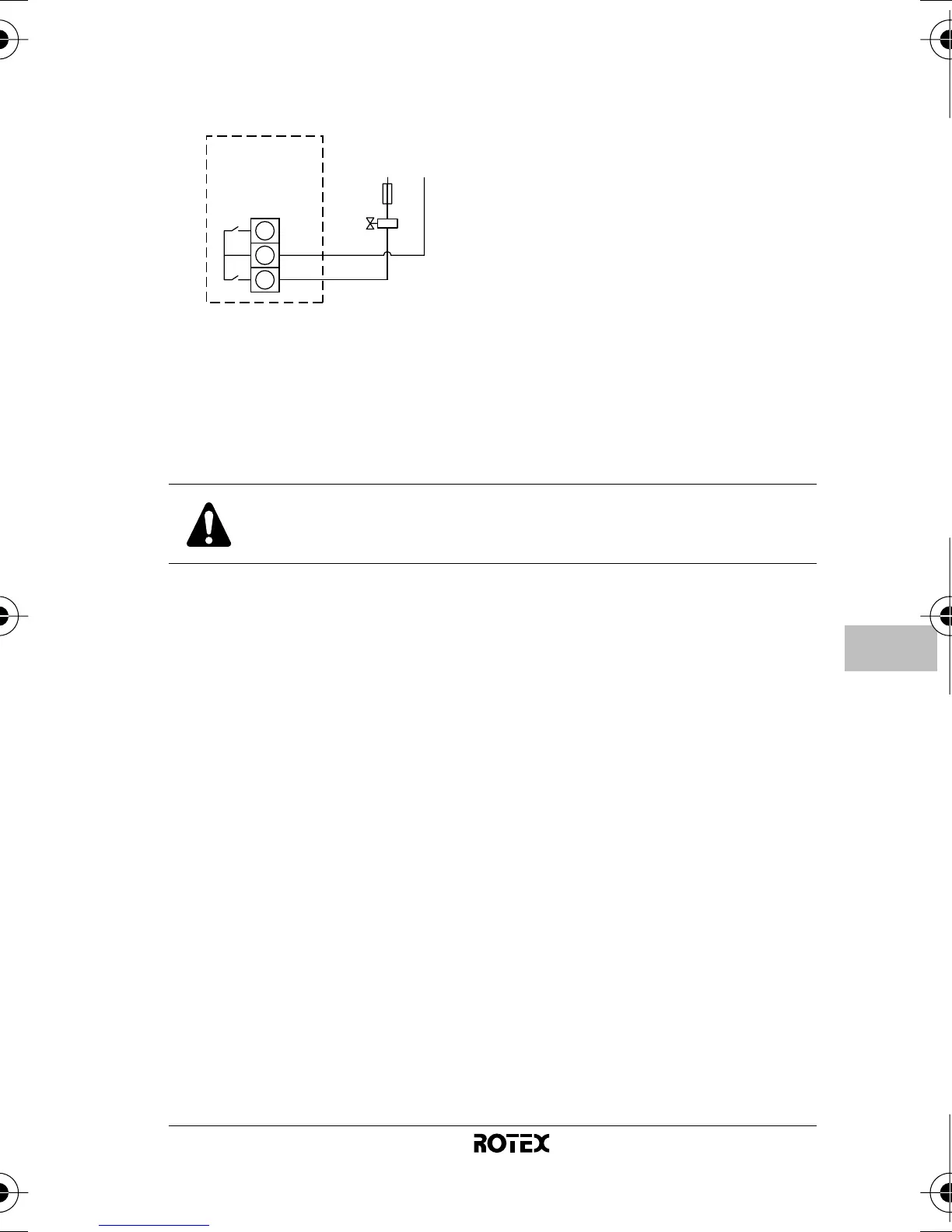

Bei Anschluss an das motorisierte Ventil die Anschlüsse am
motorisierten Ventil und am Thermostat wie unten gezeigt
vornehmen (bei Anwendungen, bei denen nur geheizt wird).
Die Relaisausgänge (H und C sind spannungsfreie
Kontakte) sind für eine Maximallast von 5 A - 230 V
Wechselspannung ausgelegt.
8
Den Thermostat mit den mitgelieferten Schrauben
befestigen.
9
Den transparenten Kabelschutz wieder an seine Platz
setzen und den Kabelschutz mit der Schraube befestigen.
10
Die Thermostat-Abdeckung wieder anbringen.
11
Von der LCD-Anzeige die Schutzfolie entfernen.
Achten Sie beim Befestigen darauf, dass die Kabel
nicht eingeklemmt werden.
L N
1N~50 Hz 230 VAC
H
C
com
RKRTW
X1M
