Montagehandleiding
3
RKRTW
Kamerthermostaat
4PW50082-1
6 Steek de bedrading van de binnenunit of gemotoriseerde
klep door de achterkant van de thermostaat.
7 Voer de bedrading uit volgens de vereiste toepassing.

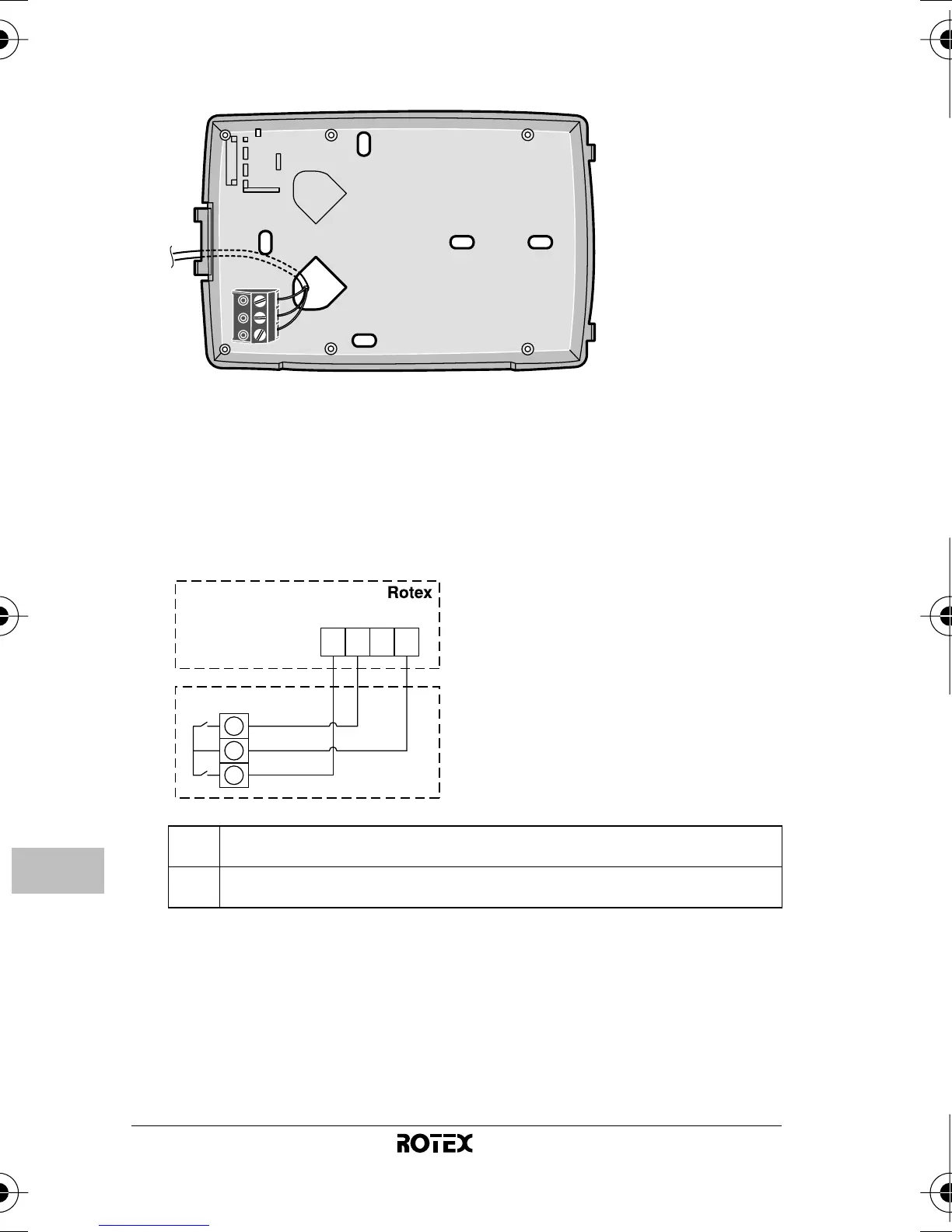

7a Voer de bedrading van de binnenunit en de thermostaat uit
zoals hieronder afgebeeld voor aansluiting op de binnenunit.
Voor toepassingen met alleen verwarmen, mag draad 17-C
of 2-C niet worden geïnstalleerd.
Gebruik draad met een dikte van 0,75~1,50 mm
2
.
RKHB(H/X)008
RKHB(H/X)016
HVraag verwarmen
CVraag koelen
1234
HCLN
H
C
com
RKRTW
X1M
X2M
