Netzanschluss
Den Sicherungsautomaten
ausschalten. Darauf achten,
dass alle Pole ausgeschaltet
sind.
3
Elektrischer An-
schluss
Zur Steuerung des Gerätes
muss ein externer Schalter,
z.B. ein Lichtschalter, Ther-
mostat, usw. verwendet
werden, und dieser muss
zwischen dem L- und T-Leiter
angeschlossen werden.
4
Kabeleinführung
Die Verschlusskappe von der
Kabel-einführung entfernen.
5
Kabelführung
1. Das Kabel durch die Ka-
beleinführung schieben.
2. Das Kabel in der Kabel-
führung verlegen.

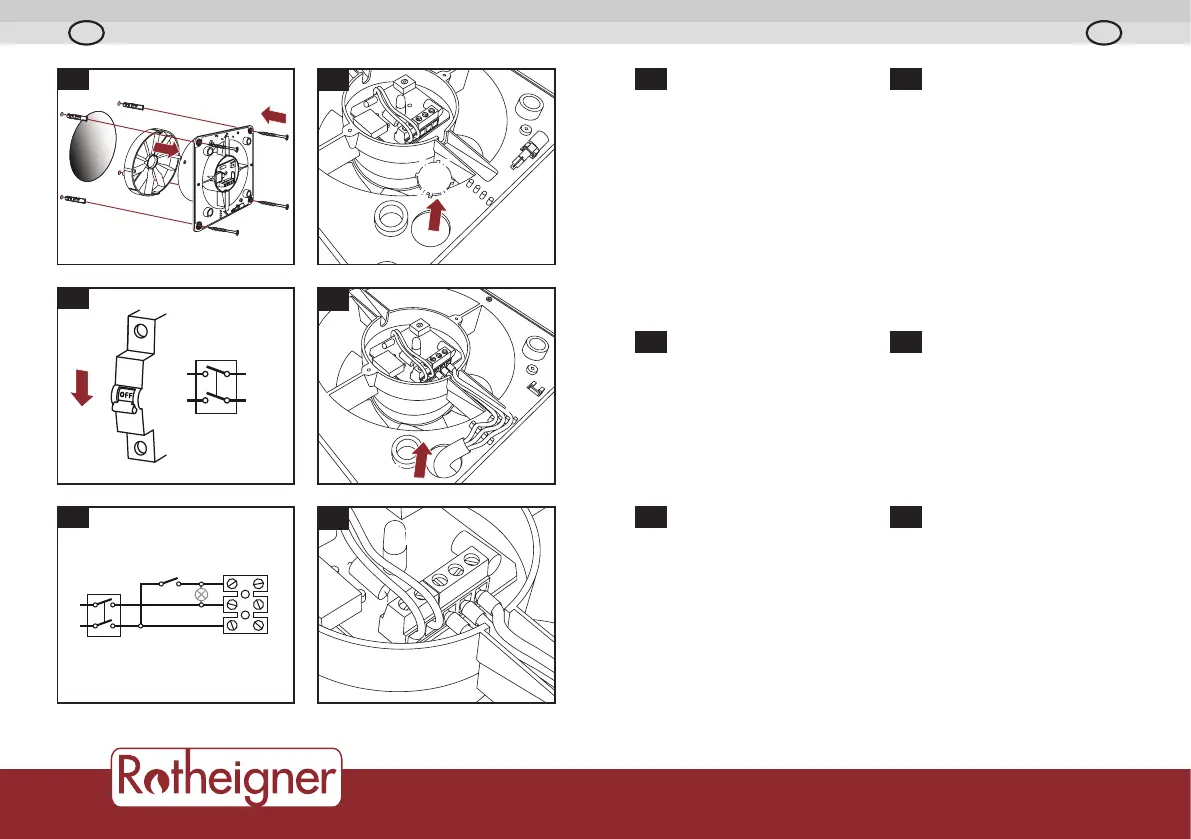

1
Installation
1. Die Abdeckelemente los-
schrauben.
2. Die Bohrungen der Mon-
tagewinkel an der Wand
markieren.
3. Die Bohrungen bohren
und die Dübel einsetzen.
4. Das Rückschlagventil am
Gerät montieren.
6
Verdrahtung
Das Gerät mit Hilfe der
Schrauben montieren, und
das Kabel wie abgebildet
anschließen.
X
4
5
2.
1.
X
6
N
L
T
3
N
L
N
L
T
S
