Rotheigner Air Basic 100 - Inštalácia; Rozsah Dodávky Symboly

104 105
SK SK
2

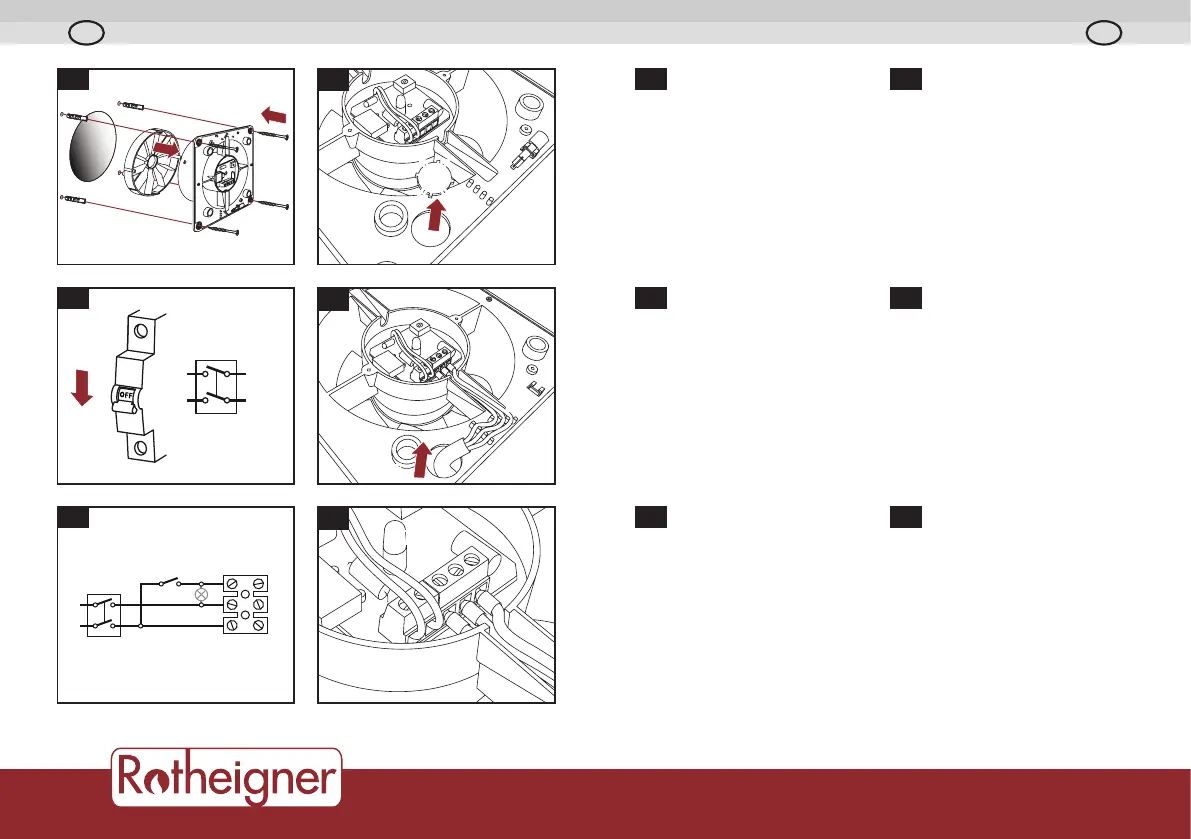

Napájací zdroj
Vypnite automatický istič.
Skontrolujte, či je vypnutý na
všetkých póloch.
3
Elektrické zapojenie
Ak sa na ovládanie zariade-
nia musí používať externý
spínač, napr. svetelný spínač,
termostat a pod., tento sa
musí nachádzať medzi vodi-
čom L a T.
4
Port kábla
Odstráňte viečko z portu
kábla
5
Vedenie kábla
1. Zastrčte kábel cez port
kábla.
2. Veďte kábel cez trasu
kábla.
1
Inštalácia
1. Odskrutkujte prvky krytu.
2. Poznačte si otvory mon-
tážnych konzol na stene.
3. Vyvŕtajte otvory a nasaď-
te zástrčky.
4. Pripevnite spätný ventil k
zariadeniu.
6
Zapojenie
Nainštalujte zariadenie po-
mocou skrutiek a pripojte
kábel do terminálu podľa vy-
obrazenia.
X
4
5
2.
1.
X
6
N
L
T
3
N
L
N
L
T
S
Lieferumfang
Étendue de livraison
Materiale compreso nella fornitura
Leveringsomvang
Leveransomfång
Rozsah dodávky
Rozsah dodávky
Volumul livrat
Scope of delivery
D
GB
F
I
NL
S
CZ
SK
RO
1x
1x
1x
2
1
