Kit d’installation murale

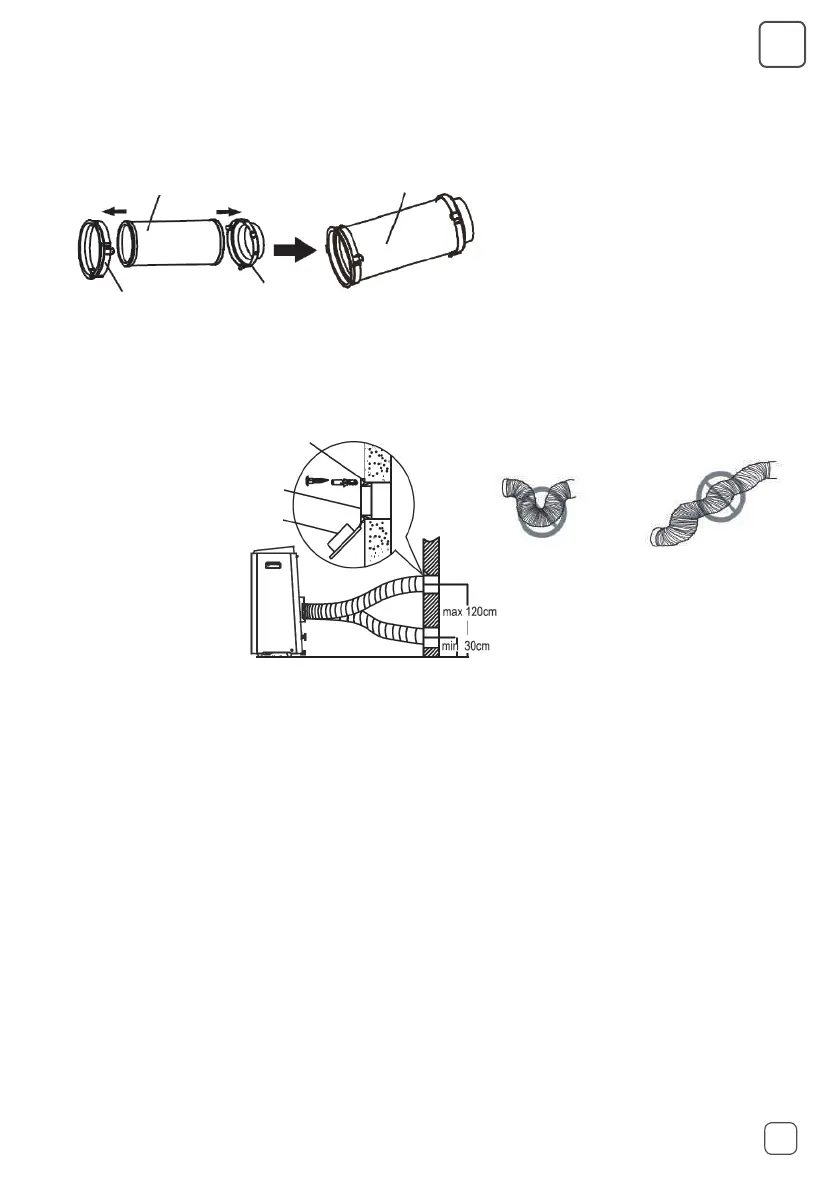

1. Installez l’adaptateur de l’appareil et l’adaptateur d’échappement mural A des deux côtés
du tuyau d’échappement.
Tuyau d’échappement
Adaptateur de l’appareil
2. Raccordez l’assemblage du tuyau d'échappement à l'arrière de l'appareil.
3. Découpez un trou de 125 mm dans le mur pour l’adaptateur d’échappement mural B.
4. Fixez l’adaptateur d’échappement mural B au mur à l’aide des chevilles et des vis fournis.
5. Connectez l’assemblage du tuyau d’échappement à l’adaptateur d’échappement mural B.
Adaptateur A d’échappement mural
Assemblage du tuyau d’échappement
Position de la cheville d'expansion
Adaptateur d'échappement mural B
Bouchon de l'adaptateur
REMARQUE : Ne tordez pas le tuyau
d'échappement.
REMARQUE : Couvrez le trou
du mur avec le bouchon de
l'adaptateur quand vous
n'utilisez pas l'appareil.
