CN6
ION
VERT (OU JAUNE / VERT)
BLANC (OU BLEU)
NOIR (OU MARRON)
PUISSANCE
RY1
SW1
CN4
ROUGE
OPTIONNEL
CN2
OPTIONNEL
MOTEUR
~
M
OPTIONNEL
SW2
CN5
P3 P2
N
PANNEAU D'AFFICHAGE
CN3
CN1
WI-FI
CN2
CN15
J/V
J/V
J/V
J/V
TÉLÉCOMMANDE
M
~
VENTILATEUR
SUPÉRIEUR
VENTILATEUR INFÉRIEUR
M
~
TRANSFORMATEUR
EL
SU
JAUNE
CARTE D’ALIMENTATION
CN2
CN1
ROUGE
CAPUCHON
COMPRESSEUR
NOIR BLEU
M
~
BLEU
J/V
POMPE
~
M
M
OSCILLATION
OPTIONNEL
RED
OPTIONNEL
OPTIONNEL
CN23
CN25
3
4(5)
CN27
P1
FCAP SUPÉRIEUR
FCAP INFÉRIEUR
2
2
RY2
RADIATEUR
16020600
001194
CN26
4-VALVE
P7
ROUGE
NOIR(BLEU)
NOIR
OPTIONNEL
OPTIONNEL
OPTIONNEL
OPTIONNEL
NOIR(BLEU)
OPTIONNEL
Remarques:
Ce symbole indique que l'élément est
optionnel, la forme réelle prévaudra
CN14
CN8
OPTIONNEL
FCAP SUPÉRIEUR
2
OPTIONNEL
CN1
CN10
CN9
OPTIONNEL
OPTIONNEL
HUM
M
OSCILLATION
OPTIONNEL
CN4
CN3
CN3
CN3
WI-FI
CN1
OPTIONNEL
OPTIONNEL
OPTIONNEL
OPTIONNEL
PANNEAU D'AFFICHAGE
OPTIONNEL
OPTIONNEL
OPTIONNEL
CAPTEUR AMBIANT
CAPTEUR D'ÉVAPORATEUR
CAPTEUR DE CONDENSATEUR
OPTIONNEL
CIRCUIT PRINCIPAL
33

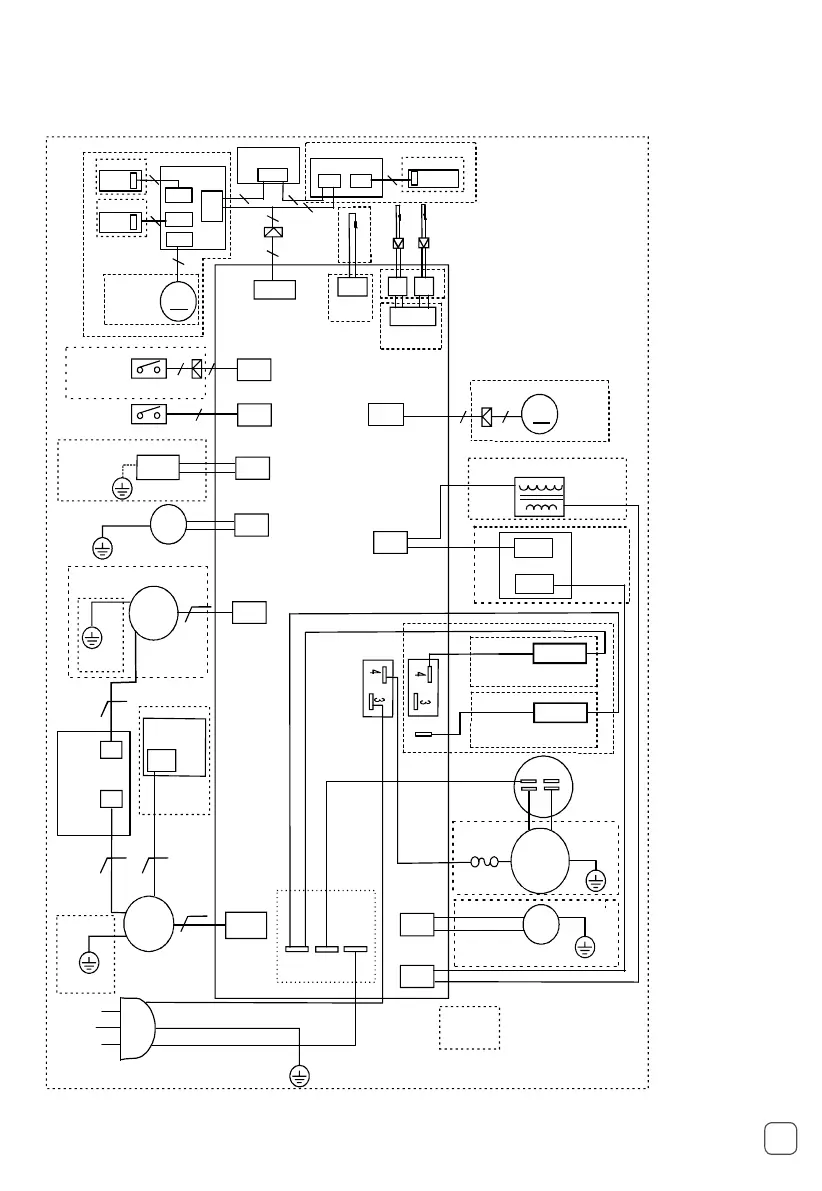

Schéma de Câblage
