ES

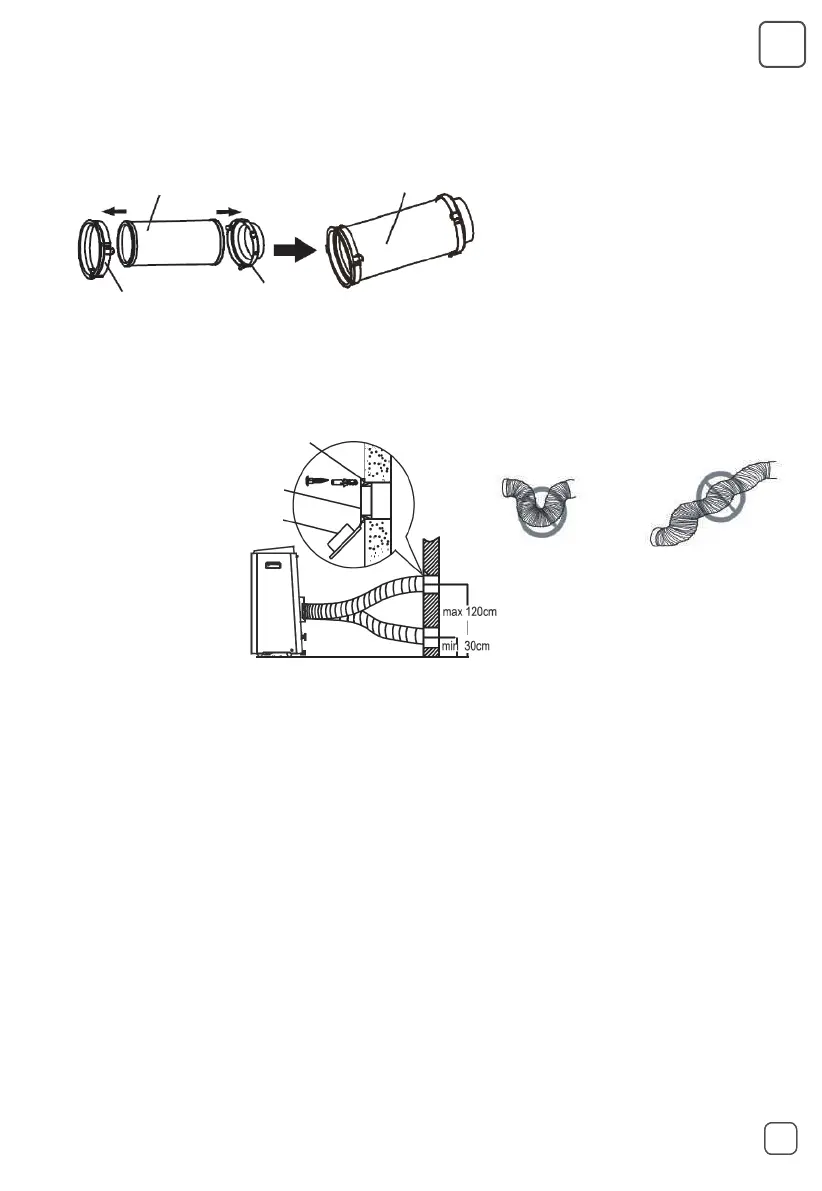

Kit de instalación en la pared
1. Instale el adaptador del aparato y el adaptador de pared A para el conducto de aire residual en
ambos lados del tubo de aire residual.
Tubo de aire residual
Adaptador del aparato
2. Conecte el conjunto del tubo de aire residual en la parte posterior del aparato.
3. Haga un agujero de 125 mm en la pared para el adaptador B del tubo de aire residual.
4. Asegure el adaptador B del tubo de aire residual a la pared con los cuatro tacos y tornillos incluidos en el kit.
5. Conecte la pieza del tubo de aire residual al adaptador de pared B del conducto.
Adaptador de pared A
Conjunto del tubo de aire residual
Posición del taco de expansión
Adaptador de pared B del tubo
Tapa del adaptador
NOTA: Lleve el tubo de aire residual.
NOTA: Cubra el agujero con
la tapa del adaptador cuando
no se esté utilizando.
59
