PT

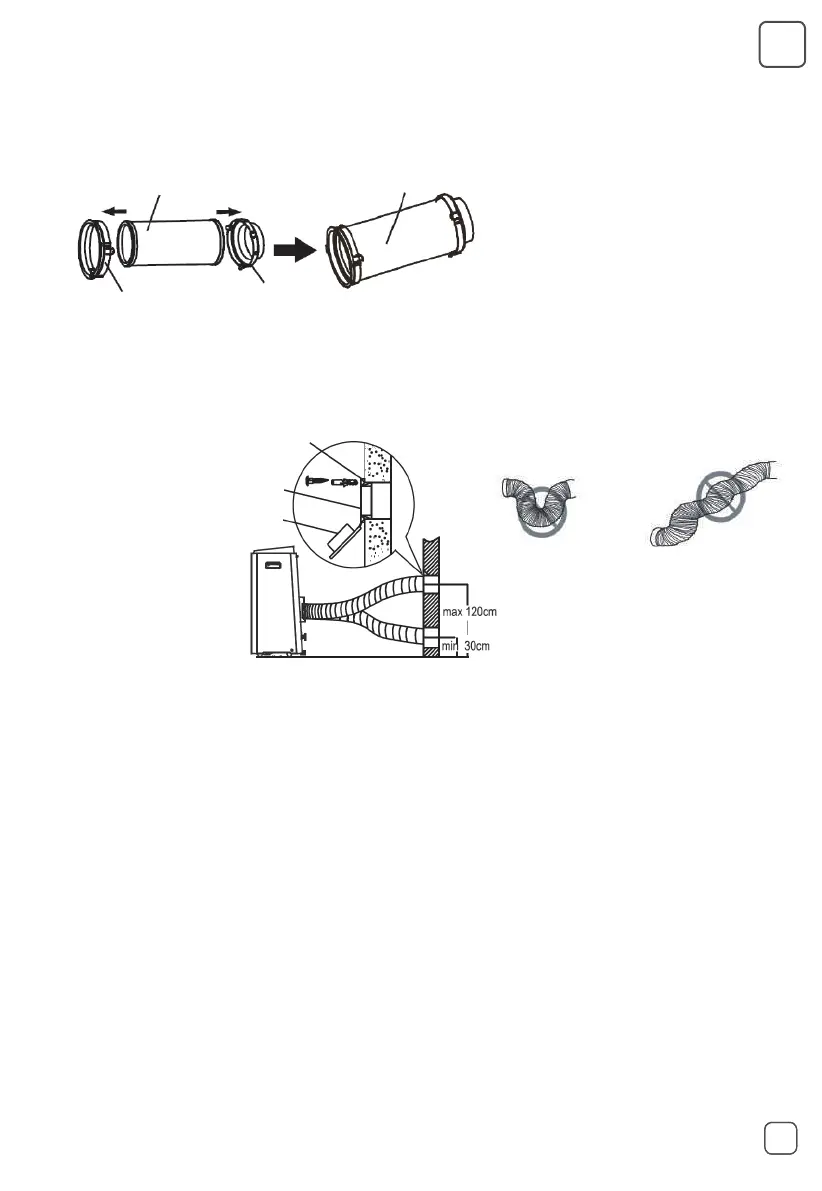

Kit de instalação na parede
1. Instale o adaptador da unidade e o adaptador A de saída da parede em ambos os lados da
mangueira de saída.
Mangueira de saída
Adaptador da unidade
2. Ligue o conjunto da mangueira de saída à traseira do aparelho.
3. Faça um orifício de 125 mm na parede para o adaptador B de saída da parede.
4. Fixe o adaptador B de saída da parede na parede usando as quatro buchas e parafusos fornecidos.
5. Ligue o conjunto da mangueira de saída no adaptador B de saída da parede.
Adaptador A de saída da parede
Conjunto da mangueira de saída
Posição da bucha de expansão
Adaptador B de saída da parede
Tampa do adaptador
NOTA: Não dobre a mangueira de saída.
NOTA: Cubra o orifício na
parede usando a tampa do
adaptador quando não o usar.
75
