Instruções para desmontar o eixo de 20mm:
1. Use uma chave Allen de 8mm para soltar
o parafuso da perna direita.
2. Use uma chave Allen de 8mm para soltar
o eixo de 20mm.
AVISO
1. Antes da desmontagem do “Sistema de Funções”, é altamente recomendável
levá-lo a um representante RST. Os representantes autorizados providenciarão
técnicos qualificados com as ferramentas adequadas e treinamento para efetuar
o serviço corretamente. A desmontagem incorreta poderá danificar o produto e
ocasionar acidentes com ferimentos do usuário e anulação da garantia.
2. Antes de completar a manutenção, verifique se todos os parafusos estão bem
apertados de acordo com o torque correto para evitar acidentes.

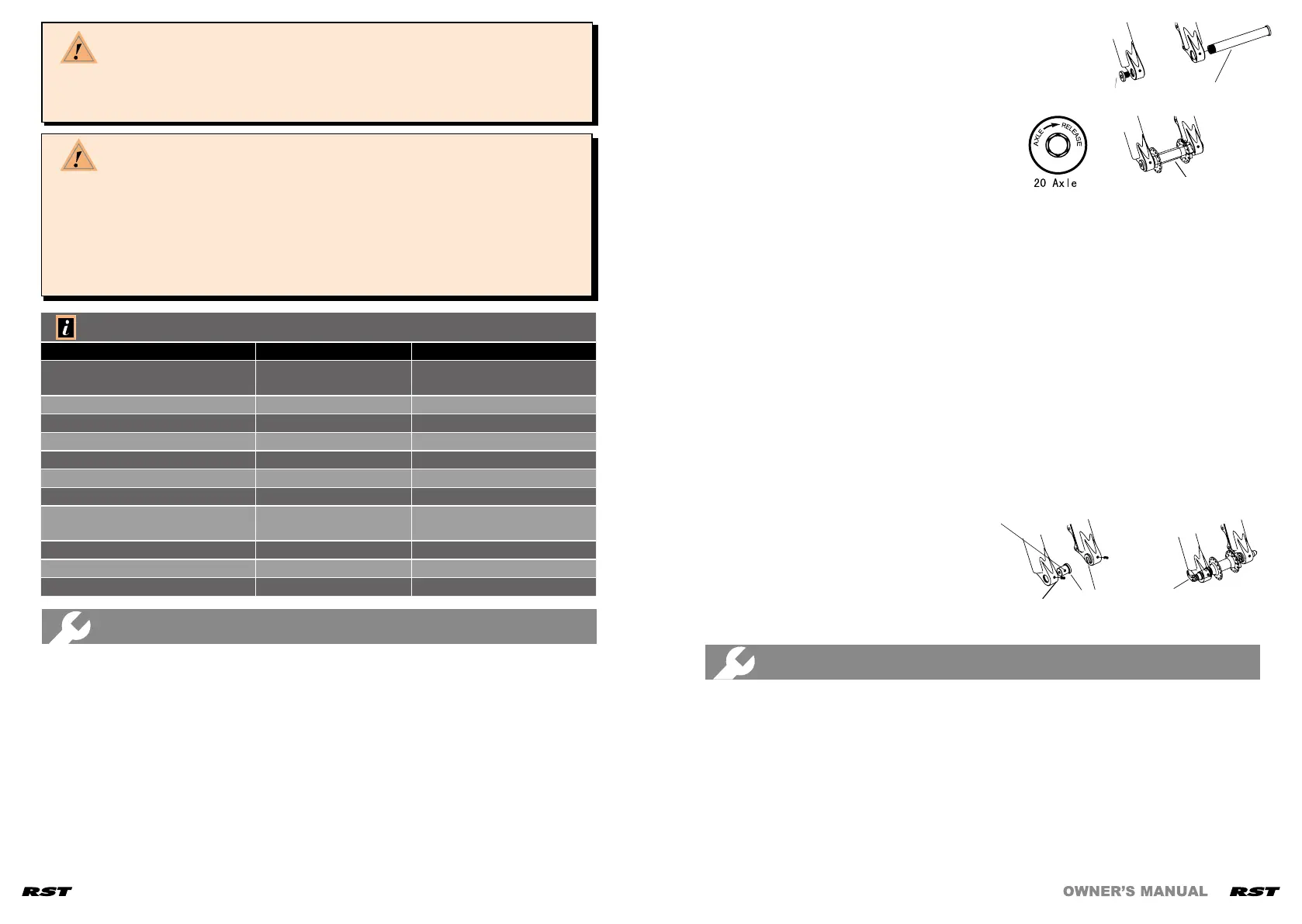

INSTRUÇÕES ESPECIAIS PARA A INSTALAÇÃO DO EIXO DO
CUBO 20 MM E APERTO RÁPIDO (QUICK RELEASE)
Installing 20mm Front Hub
1. Deslize o cubo (incluindo os cones de 20 mm) nas pernas e alinhe com os furos do eixo.
2. Aplique graxa ou anti-ferrugem em todo eixo de 20 mm.
3. Deslize o eixo no garfo/cubo a partir do lado esquerdo (lado do disco).
4. Gire o eixo no sentido horário levemente para conectá-lo ao eixo na perna esquerda.
5. Assim que localizar o V totalmente, aperte o eixo até 12-15 Nm usando uma chave Allen 8 mm.
6. Aplique graxa ou antiferrugem ao parafuso de travamento do lado direito do eixo.
7. Coloque o parafuso de travamento suavemente no nal do eixo de 20 mm.
8. Segure o lado esquerdo do eixo com uma chave Allen 8 mm e aperte bem o parafuso
do lado direito até 12-15 Nm usando uma outra chave Allen 8mm.
9. Verique se o disco de freio funciona corretamente.
Instalando o adaptador QR Type para o cubo dianteiro (somente para o
modelo SPACE):
1. Identicar o adaptador e suas partes;
2. Cuidadosamente instale os parafusos menores (sem cabeça). Dê três voltas de rosca
nas gancheiras do eixo, certique-se que o parafuso não atravesse as gancheiras.(Nota: no
começo essa instalação pode ser difícil, para que o serviço se torne mais fácil, limpe a tinta
da rosca da gancheira antes de instalar os parafusos menores.);
3. Remova os parafusos menores;
4. Passe um pouco de graxa na parte de fora dos adaptadores;
5.I nstale o adaptador direito na perna direita do garfo, tomando cuidado em deixar o “furo do
adaptador” alinhado ao buraco do parafuso menor. Você será capaz de ver através deste.
6. Instale o parafuso menor e aperte gentilmente até que entre em contato com o adaptador.
7. Desenrosque duas voltas completas o parafuso menor, e então gentilmente tente virar
o adaptador. Você sentirá uma pequena folga entre a cabeça do parafuso menor e o “furo
do adaptador”, e se você girar um pouco será impedido pelo parafuso menor. Caso a sua
rotação não pare, isso signica que a cabeça do parafuso menor não está no “furo do
adaptador”. Então tente novamente. Assim que você certicar-se de que o parafuso menor
está alinhado ao “furo do adaptador”, você poderá apertar totalmente o parafuso menor em
no máximo 3Nm.
Nota de segurança:
É importante que o parafuso menor esteja
instalado corretamente no furo do adaptador.
SE NÂO estiver, poderá rodar e causar falha.
8. Repita a mesma ação para o adaptador
esquerdo.
LUBRIFICAÇÃO
Para assegurar um ótimo desempenho do garfo, nós recomendamos que você faça
lubricação regular com graxa própria e aprovada. Favor acessar o site (www.rst.
com.tw) para informações no manual de manutenção.
Parafuso de Trava
Eixo de Alumínio de
20mm
Cubo de 20mm
TA: Eixo de Alumínio de 20mm
Local de Trava
Parafuso pequeno
Adaptador
Blocagem
QR:Adaptador para blocagem
Eixo de 15mm de alumínio com blocagem:
1. Encaixe os cubos nas pernas da suspensão e alinhe-o com os furos do eixo;
2. Lubrique o eixo de 15mm;
3. Encaixe o eixo de 15mm no garfo/cubo através do lado esquerdo (o lado do disco);
4. Gire suavemente o eixo no sentido horário, para conectar nas roscas do parafuso de trava,
na perna direita;
5. Feche a blocagem do eixo de 15mm aplicando uma força de no máximo 15Nm de
pressão.
6. Caso necessite mudar a posição da alavanca da blocagem do eixo de 15mm, abra a
alavanca, remova o parafuso menor e ajuste o parafuso de trava e coloque-o na posição
adequada.
INSTRUÇÕES ESPECIAIS PARA INSTALAÇÃO DO
EIXO DE 15mm
RECOMENDAÇÃO MÁXIMA DO TAMANHO DO ROTOR DE FREIO
NOME DO MODELO TIPO TAMANHO DO ROTOR
KILLAH/ STITCH/
STORM/ ROGUE
POST 203(mm)
SLOPE POST 180(mm)
SPACE IS 203(mm)
RENEGADE POST 180(mm)
TITAN15/ TITAN POST 180(mm)
CHAMP series POST 180(mm)
F1RST series POST 180(mm)
AERIAL Rebound series
AERIAL series
POST 180(mm)
PULSE series POST 180(mm)
VOGUE IS 180(mm)
VIVAir IS 180(mm)
