Gehäuse 10220 und Anschlusseinheit 11280
Montage Seite 3-1
3. Montage
3.1. Aufbau
Das RTW-Tischgehäuse 10220 wird für den Einsatz an der Stelle platziert,
an dem das eingesetzte Instrument am besten ablesbar ist. Der Schwenk-
bügel erlaubt die Justierung auf den optimalen Ablesewinkel.

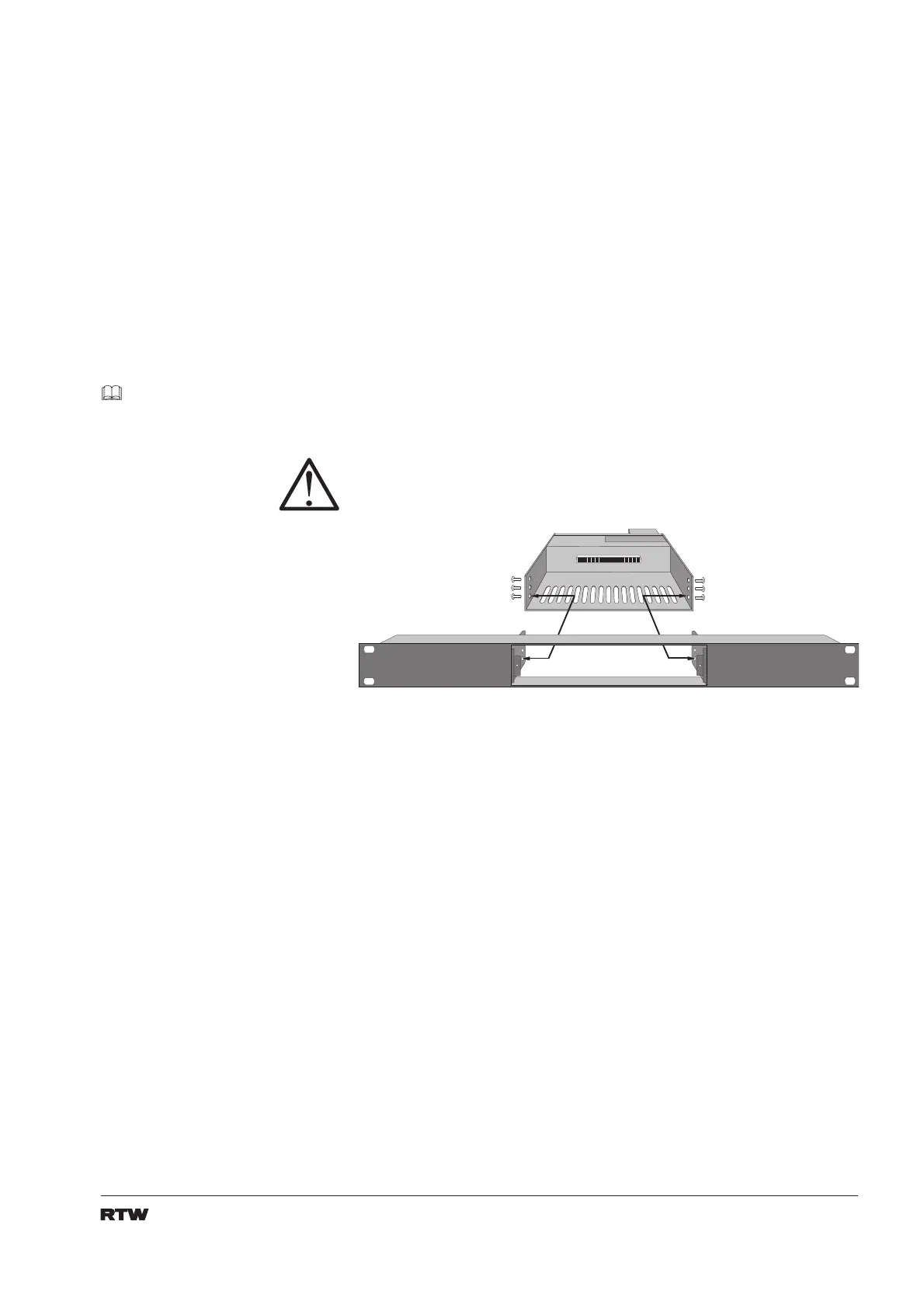

Die RTW-Anschlusseinheit 11280 wird mit den beigelegten Schrauben an
den entsprechenden Laschen der verwendeten RTW 19/1HE-Blenden
(12961, 12993, 12994, nicht im Lieferumfang) befestigt. Nach der Montage
dieser Einheit an dem vorgesehenen Platz im 19-Rack und Anschluss der
Signal- und Fernsteuerleitungen wird der Aussteuerungs- oder
Korrelationsgradmesser eingesetzt.
Stellen Sie die Verbindung zur Stromversorgung erst nach Ab-
schluss der Montage her.
3.2. Einbau der Instrumente
Der Einbau der Instrumente wird im folgenden am Beispiel des Gehäuses
10220 gezeigt. Bei der Verwendung der Anschlusseinheiten 11280 in
Verbindung mit RTW 19/1HE-Blenden (12961, 12993, 12994) gehen Sie
beim Einbau der Instrumente in gleicher Weise vor.
Anschlüsse:
Seite 2-1.
