Gehäuse 10220 und Anschlusseinheit 11280
Seite 3-2  Montage

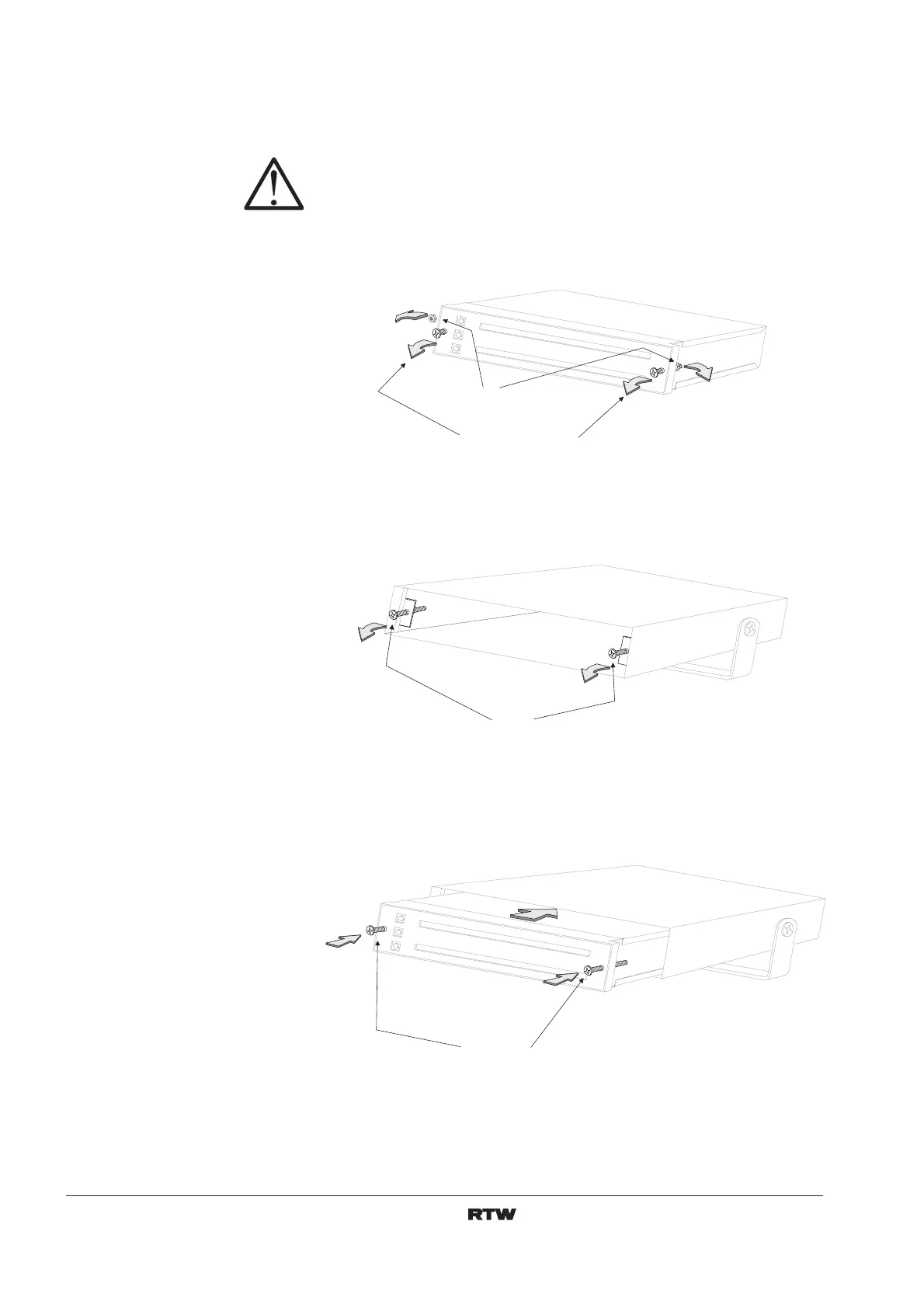

3.2.1. Einbau mit M 3-Schrauben
Trennen Sie beim Einbau der Instrumente das Gehäuse bzw. die An-
schlusseinheit von der Netz- oder Versorgungsspannung!
1) Schrauben Sie die zum Lieferumfang des Instrumentes gehörenden
Kreuzschlitzschrauben (M 3 x 12 mm, gesichert mit M 3-Mutter) aus der
Frontblende heraus und legen Sie sie zur Seite.
2) Entfernen Sie die beiden M 3 x 35 mm Schrauben und halten Sie sie
griffbereit.
3) Schieben Sie das Instrument in das Gehäuse 10220 bzw. die 19/1HE-
Blende (mit angeschraubter Anschlusseinheit 11280) ein und befestigen
Sie es mit den Kreuzschlitzschrauben M 3 x 35 mm.


K r e u z s c h l i t z s c h r a u b e n M 3 x 1 2 m m e n t f e r n e n
R e m o v e P h i l i p s s c r e w s M 3 x 1 2 m m
2 )
M 3 - M u t t e r n e n t f e r n e n
R
e m o v e M 3 n u t s
1 )
K r e u z s c h l i t z s c h r a u b e n M 3 x 3 5 m m e n t f e r n e n
R e m o v e P h i l i p s s c r e w s M 3 x 3 5 m m
M i t K r e u z s c h l i t z s c h r a u b e n M 3 x 3 5 m m f e s t s c h r a u b e n
F a s t e n w i t h P h i l i p s s c r e w s M 3 x 3 5 m m
2 )
P e a k m e t e r
i n s G e h ä u s e s c h i e b e n
S l i d e p e a k m e t e r i n t o c a s e
1 )

