Gehäuse 10220 und Anschlusseinheit 11280
Montage  Seite 3-3

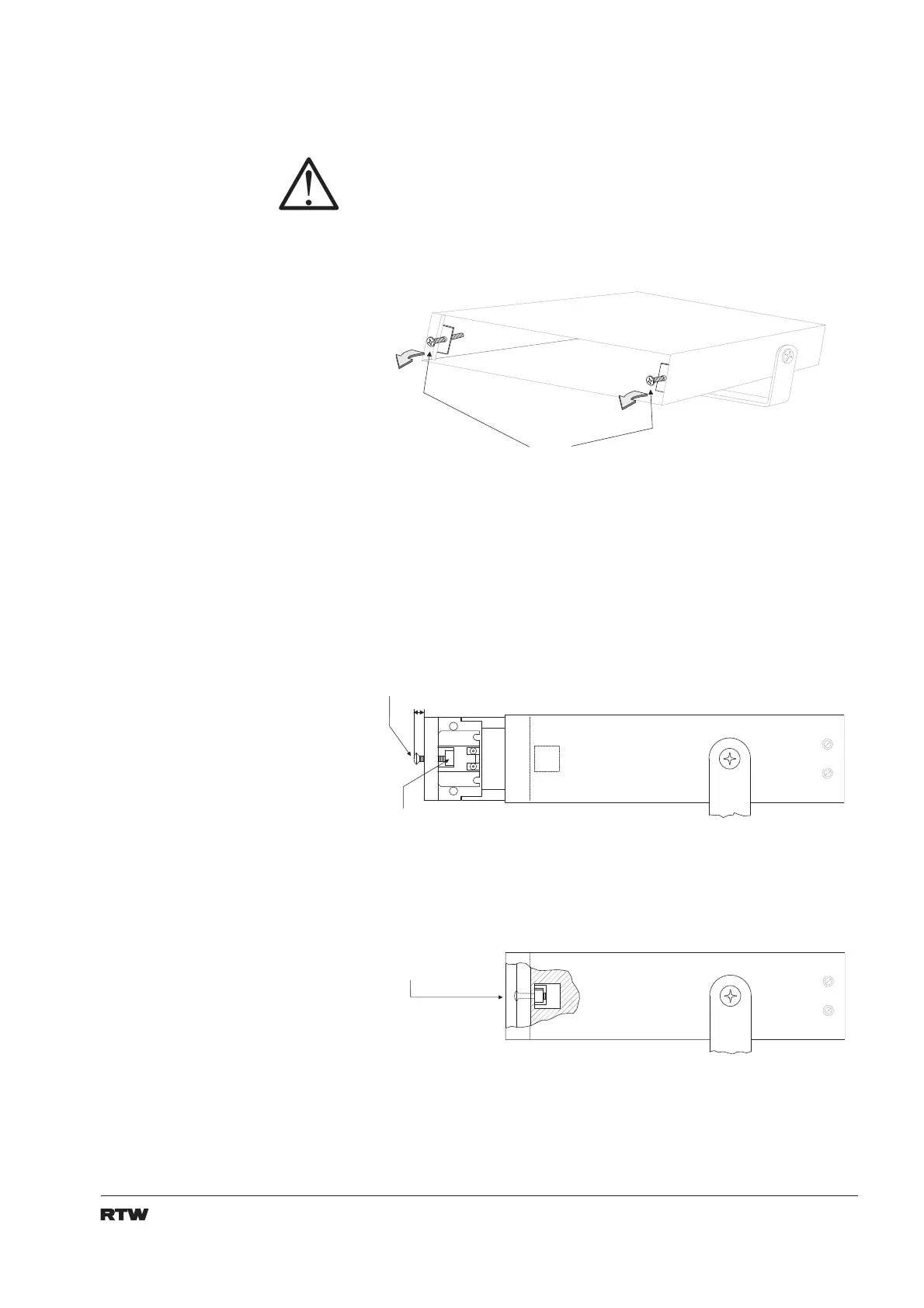

3.2.2. Einbau der Instrumente mit Klemmverriegelung
Trennen Sie beim Einbau der Instrumente das Gehäuse bzw. die An-
schlusseinheit von der Netz- oder Versorgungsspannung!
1) Entfernen Sie die beiden M 3 x 35 mm Schrauben und legen Sie sie zur
Seite.
2) Drehen Sie am Instrument die beiden Kreuzschlitzschrauben ca. 5 mm
aus der Frontplatte heraus.
3) Drücken Sie die Verriegelungsnasen, die sich an den Schrauben befin-
den, in die Verriegelungsführung ein. Diese dürfen beim Einsetzen des
Instruments in das Gehäuse 10220 bzw. die 19/1HE-Blende (mit ange-
schraubter Anschlusseinheit 11280) nicht aus der Verriegelungsführung
hervorstehen.
4) Schieben Sie das Instrument ins Gehäuse 10220 bzw. in die 19/1HE-
Blende (mit angeschraubter Anschlusseinheit 11280) ein und ziehen Sie
die Kreuzschlitzschrauben der Frontplatte an.
K r e u z s c h l i t z s c h r a u b e n M 3 x 3 5 m m e n t f e r n e n
R e m o v e P h i l i p s s c r e w s M 3 x 3 5 m m
V e r r i e g e l u n g s n a s e e i n d r ü c k e n .
P u s h l o c k i n g f i l l e t s i n t o g u i d e r a i l s .
M 3 - S c h r a u b e n c a . 5 m m h e r a u s d r e h e
n .
U n s c r e w t h e M 3 s c r e w s f o r a b o u t 5 m m .
5 m m
M 3 - S c h r a u b e n a n z i e h e n .
F a s t e n M 3 s c r e w s .
