Gehäuse 10220 und Anschlusseinheit 11280
Seite 3-4 Montage
3.3. Ausbau der Instrumente
3.3.1. Ausbau mit M 3-Schrauben
Trennen Sie beim Ausbau der Instrumente das Gehäuse bzw. die An-
schlusseinheit von der Netz- oder Versorgungsspannung!

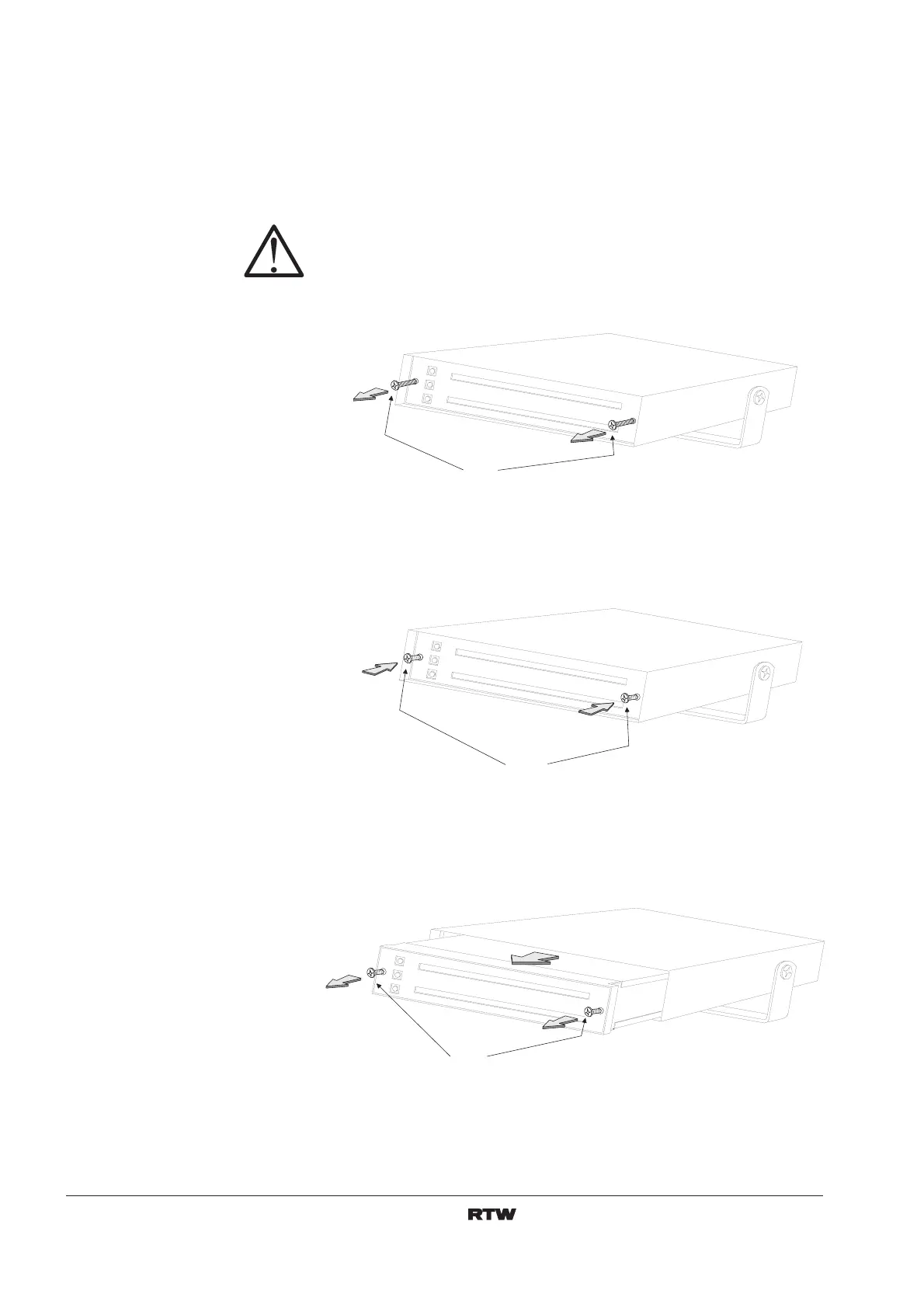

1) Schrauben Sie die Kreuzschlitzschrauben M 3 x 35 mm aus der Front-
blende heraus und legen Sie sie zur Seite.
2) Im Beipack befinden sich zwei B 3,5 x 19 mm spanlos selbst-
schneidende Schrauben. Drehen Sie diese ca. 5 mm in die Frontblende
des Instrumentes ein.
3) Benutzen Sie die Schraubenköpfe als Griff und ziehen Sie das Instru-
ment aus dem Gehäuse 10220 bzw. aus der 19/1HE-Blende (mit ange-
schraubter Anschlusseinheit 11280) heraus.
K r e u z s c h l i t z s c h r a u b e n M 3 x 3 5 m m e n t f e r n e n
R e m o v e P h i l i p s s c r e w s M 3 x 3 5 m m
K r e u z s c h l i t z s c h r a u b e n B 3 , 5 x 1 9 m m s p a n l o s , s e l b s t s c h n e i d e n d m a x . 5 m m e i n d r e h e n .
I n s e r t P h i l i p s s e l f
- t a p p i n g s c r e w s B 3 , 5 x 1 9 m m t o m a x . d e p t h o f 5 m m .
m a x . 5 m m
m a x . 5 m m
D a s P e a k m e t e r a u s d e m G e h ä u s e z i e h e n .
R e m o v e t h e p e a k m e t e r f r o m t h e c a s e .
2 )
D i e S c h r a u b e n k ö p f e d i e n e n
a l s G r i f f .
U s e t h e s c r e w s a s g r i p s .
1 )
