RTW 10220 - Page 17

Gehäuse 10220 und Anschlusseinheit 11280
Montage  Seite 3-5

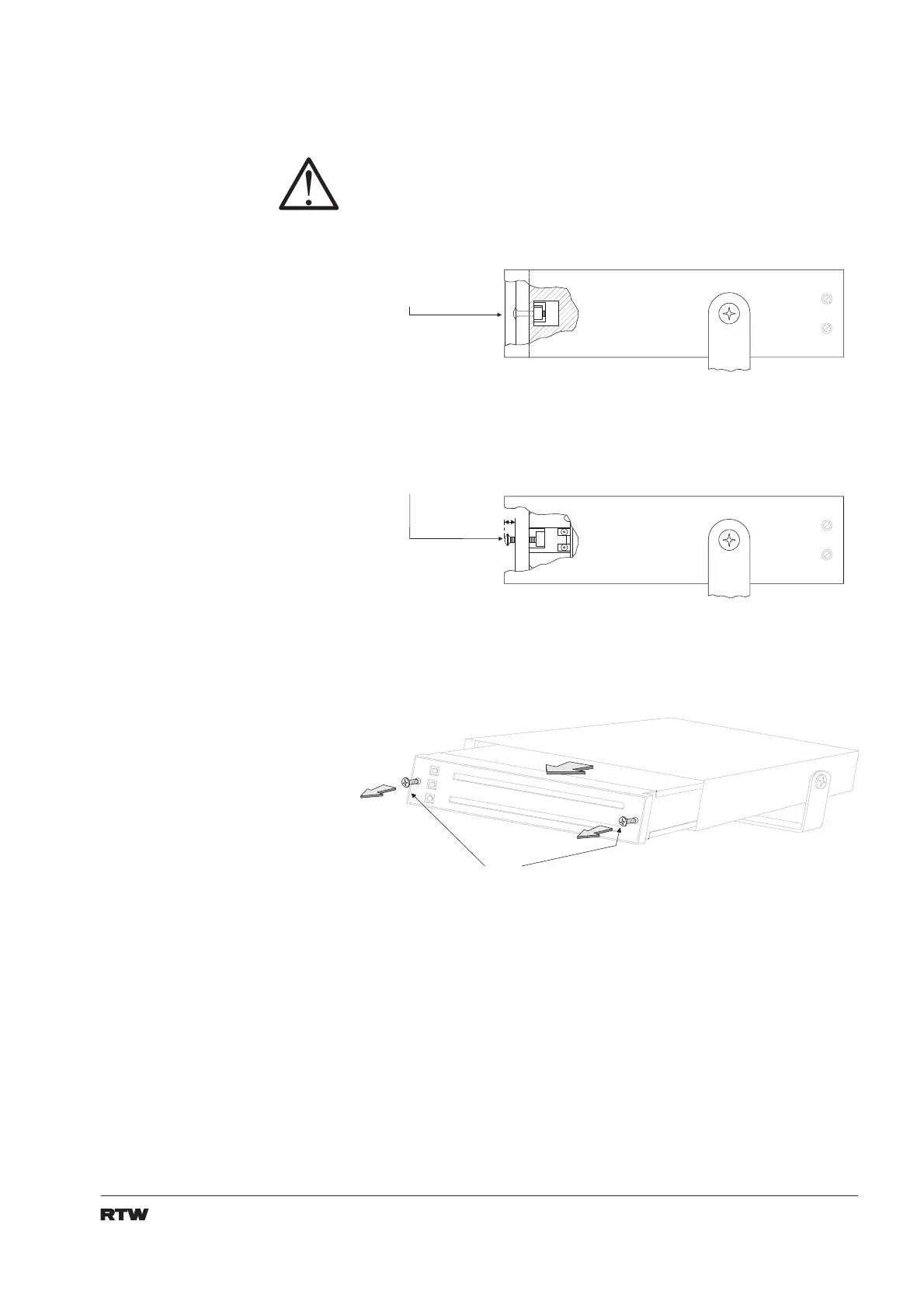

3.3.2. Ausbau der Instrumente mit Klemmverriegelung
Trennen Sie beim Ausbau der Instrumente das Gehäuse bzw. die An-
schlusseinheit von der Netz- oder Versorgungsspannung!
1) Entriegeln Sie das Instrument durch Lösen der Kreuzschlitzschrauben
in der Frontblende.
2) Drehen Sie diese Schrauben ca. 5 mm aus der Frontblende des Instru-
mentes heraus.
3) Benutzen Sie die Schraubenköpfe als Griff und ziehen Sie das Instru-
ment aus dem Gehäuse 10220 bzw. aus der 19/1HE-Blende (mit ange-
schraubter Anschlusseinheit 11280) heraus.
M 3 - S c h r a u b e n l ö s e n
u n d I n s t r u m e n t e n t r i e g e l n .
L o o s e n M 3 s c r e w s
a n d u n l o c k t h e i n s t r u m e n t .
M 3 - S c h r a u b e n c a . 5 m m h e r a u s d r e h e n .
U n s c r e w t h e M 3 s c r e w s a p p r o x . 5 m m .
5 m m
D a s P e a k m e t e r a u s d e m G e h ä u s e z i e h e n .
R e m o v e t h e p e a k m e t e r f r o m t h e c a s e .
2 )
D i e S c h r a u b e n k ö p f e d i e n e n
a l s G r i f f .
U s e t h e s c r e w s a s g r i p s .
1 )


