PortaMonitor Erste Schritte Seite 2-1
2. Erste Schritte
2.1. Inbetriebnahme
Der PortaMonitor ist für den Stand-alone Betrieb konzipiert. Für den
Einbau in Mischpultkonsolen, Regieaufbauten etc. ist ein Montagerahmen
als Zubehör erhältlich.
2.2. Anschluss 1061/10611-VID/1062/10621-VID
Die PortaMonitore 1061, 10611-VID, 1062 und 10621-VID verfügen über
zwei analoge und einen digitalen Eingang, eine Buchse zur Stromversor-
gung und einen Fernsteuerungsanschluss. Die Beschaltung ist wie folgt:
XLR:
Pin: Funktion:
1 Schirm/Gehäuse
2 Audio Eingang (+, heiß) bzw. AES/EBU Signal (+, heiß)
3 Audio Eingang (-, kalt) bzw. AES/EBU Signal (-, kalt)

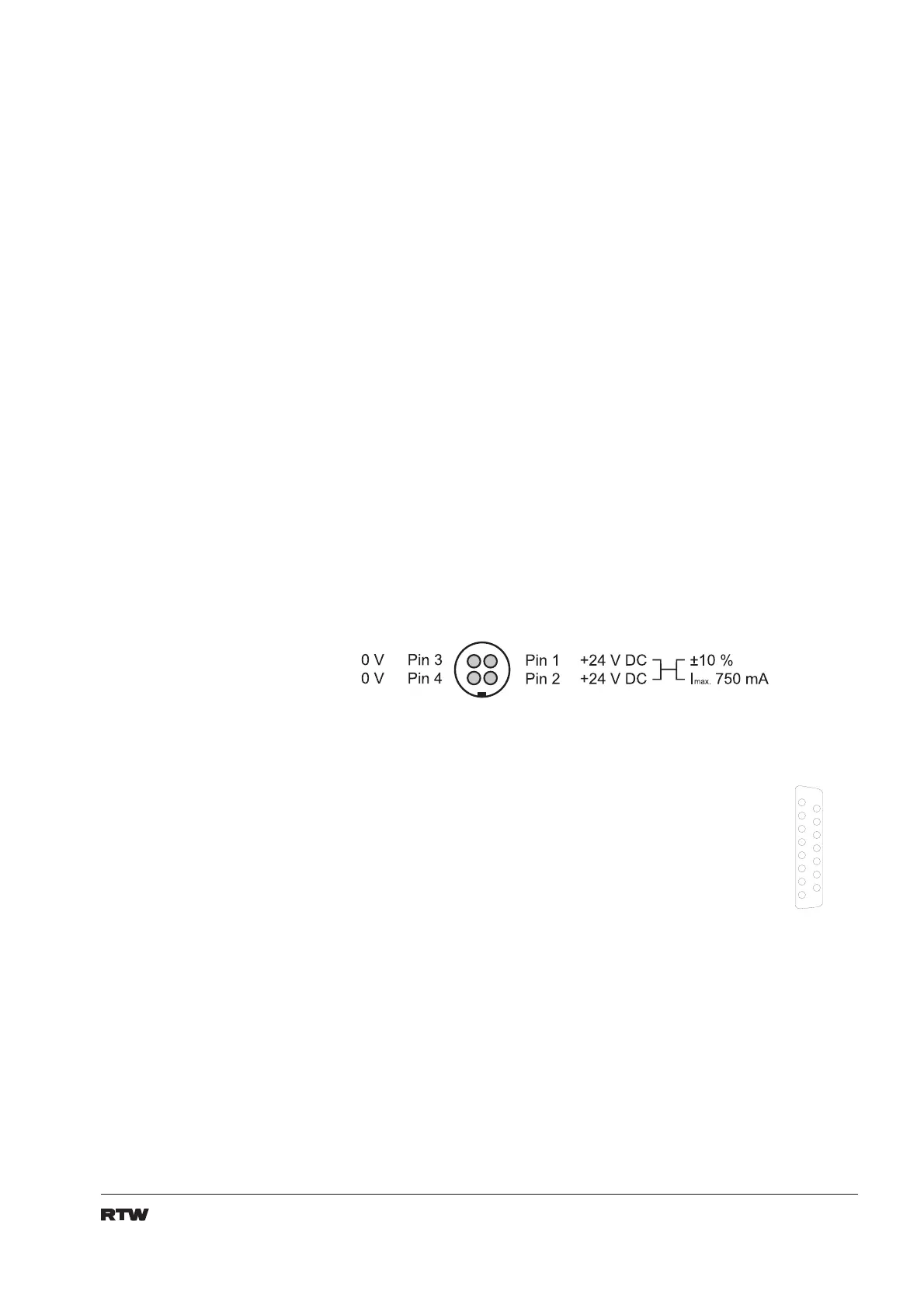

Spannungsversorgung:
Fernsteueranschluss:
Pin: Funktion:
1 gemeinsame Schaltleitung
2 externe Funktionswahl: Gain
3 externe Funktionswahl: Memory Reset
6 externe Funktionswahl: Loudness
7 externe Funktionswahl: Peak Hold
8 externe Funktionswahl: Shift
9 externe Funktionswahl: Memory
10 externe Funktionswahl: Menü
11 externe Funktionswahl: Status
12 externe Funktionswahl: Opt 1
13 externe Funktionswahl: Opt 2
14 externe Funktionswahl: RTA
15 externe Funktionswahl: Gonio
P i n 1
P i n 2
P i n 3
P i n 4
P i n 5
P i n 6
P i n 7
P i n 8
P i n 9
P i n 1 0
P i n 1 1
P i n 1 2
P i n 1 3
P i n 1 4
P i n 1 5
