2.3. Anschluss 1063/10631-VID/1064/10641-VID
Die PortaMonitore 1063, 10631-VID, 1064 und 10641-VID verfügen vier
analoge und zwei digitale Eingänge, eine Buchse zur Stromversorgung
und einen Fernsteuerungsanschluss. Die Beschaltung ist wie folgt:
Sub-D-25-pol.:
Pin: Funktion:
24 Audio Eingang analog 1 (+, heiß)
12 Audio Eingang analog 1 (-, kalt)
25 Schirm/Gehäuse
10 Audio Eingang analog 2 (+, heiß)
23 Audio Eingang analog 2 (-, kalt)
11 Schirm/Gehäuse
21 Audio Eingang analog 3 (+, heiß)
9 Audio Eingang analog 3 (-, kalt)
22 Schirm/Gehäuse
7 Audio Eingang analog 4 (+, heiß)
20 Audio Eingang analog 4 (-, kalt)
8 Schirm/Gehäuse
18 Audio Eingang digital (AES/EBU) 1 (+, heiß)
6 Audio Eingang digital (AES/EBU) 1 (-, kalt)
19 Schirm/Gehäuse
4 Audio Eingang digital (AES/EBU) 2 (+, heiß)
17 Audio Eingang digital (AES/EBU) 2 (-, kalt)
5 Schirm/Gehäuse
1 +24 V Spannungsversorgung (+24 V DC ±10 %, I
max
750 mA)
14 +24 V Spannungsversorgung (+24 V DC ±10 %, I
max
750 mA)

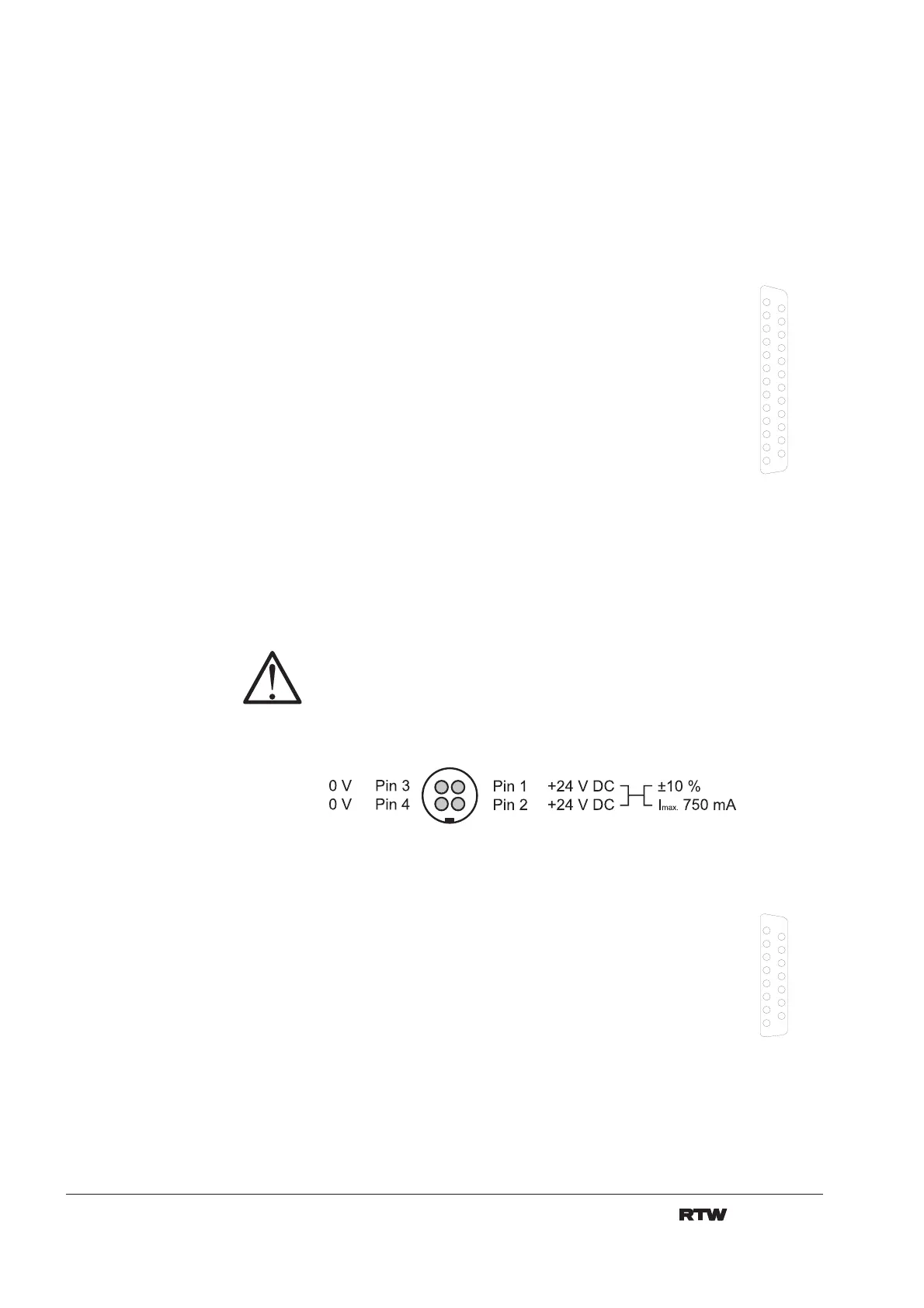

20 V
Spannungsversorgung:
Fernsteueranschluss:
Pin: Funktion:
1 gemeinsame Schaltleitung
2 externe Funktionswahl: Gain
3 externe Funktionswahl: Memory Reset
6 externe Funktionswahl: Loudness
7 externe Funktionswahl: Peak Hold
8 externe Funktionswahl: Shift
9 externe Funktionswahl: Memory
10 externe Funktionswahl: Menü
11 externe Funktionswahl: Status
12 externe Funktionswahl: Opt 1
13 externe Funktionswahl: Opt 2
14 externe Funktionswahl: RTA
15 externe Funktionswahl: Gonio
P i n 1
P i n 2
P i n 3
P i n 4
P i n 5
P i n 6
P i n 7
P i n 8
P i n 9
P i n 1 0
P i n 1 1
P i n 1 2
P i n 1 3
P i n 1 4
P i n 1 5
P i n 1 6
P i n 1 7
P i n 1 8
P i n 1 9
P i n 2 0
P i n 2 1
P i n 2 2
P i n 2 3
P i n 2 4
P i n 2 5
P i n 1
P i n 2
P i n 3
P i n 4
P i n 5
P i n 6
P i n 7
P i n 8
P i n 9
P i n 1 0
P i n 1 1
P i n 1 2
P i n 1 3
P i n 1 4
P i n 1 5
Eine Gleichspannungs-
versorgung über das
Multicorekabel sollte
nur in Ausnahmefällen
erfolgen. Funktionell
sind die entsprechen-
den Leitungen parallel
geschaltet, daher ist
eine Doppelbelegung
oder ein Kurzschluss
des korrespondieren-
den Anschlusses
unzulässig.
Bei der Verwendung der digita-
len Eingänge muß an Eingang 1
immer ein AES/EBU Signal
anliegen. Aus diesem Signal
wird der Mastertakt für den
PortaMonitor generiert. Digitale
Signale an Eingang 1 und 2
müssen taktsynchron sein.
